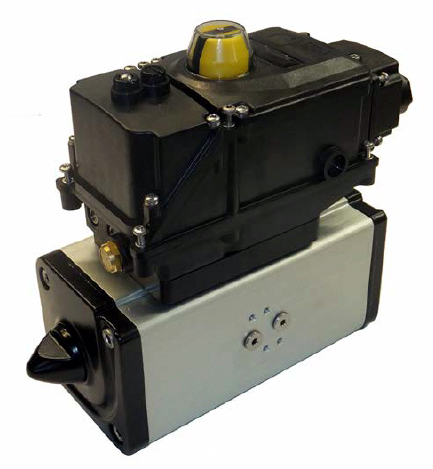

Actionneur pneumatique double effet 1/4 de tour
Ksb ACTAIR NG

Présentation
• L'actionneur pneumatique Ksb ACTAIR NG est conçu pour la manoeuvre automatisée de tous types de robinets un quart de tour dans les installations industrielles et tertiaires. Équipé d'une cinématique à palonnier de type scotch-yoke, il délivre un couple de sortie variable parfaitement adapté à l'ouverture et à la fermeture des vannes
•Ce modèle fonctionne avec de l'air comprimé ou tout autre gaz neutre filtré selon la norme ISO 8573-1 classe 5. Sa conception modulaire couvre une large plage de tailles, du ACTAIR NG 2 au ACTAIR NG 700, pour des couples jusqu'à 8000 Nm. Le système est prévu pour s'intégrer facilement aux boîtiers de commande et de contrôle AMTROBOX, AMTRONIC et SMARTRONIC

Applications
• Automatisation des robinets à papillon et à boisseau sphérique sur réseaux d'eau potable
• Commande de vannes un quart de tour sur circuits d'eau usée et effluents industriels
• Actionnement de robinets dans les installations d'énergie, de production de vapeur et de chauffage
• Pilotage de vannes sur unités de traitement dans l'industrie, la chimie et la pétrochimie
• Motorisation de robinets pour applications marines, oil et gaz, en environnements sévères

Avantages
• Couple de sortie élevé et variable offrant une sécurité accrue à la fermeture du robinet
• Large gamme de tailles permettant d'adapter précisément l'actionneur au couple requis par la vanne
• Interfaces normalisées ISO 5211 et VDI/VDE 3845 pour un montage simple avec de nombreux boîtiers et robinets
• Version standard et options basses ou hautes températures pour une utilisation dans des conditions climatiques étendues
• Indice de protection équivalent IP 68 avec tenue jusqu'à 30 mètres de colonne d'eau pour les environnements humides

Conception
• Cinématique à palonnier scotch-yoke assurant la transformation de la translation des pistons en rotation un quart de tour
• Carter et culasses en alliage léger avec anodisation et revêtement polyuréthane assurant une excellente résistance à la corrosion
• Pistons guidés par galets et patins en matériaux composites à faible frottement pour une manoeuvre régulière
• Index de position intégré et butées de fin de course réglables en fermeture sur une plage de -1 à +9 degrés
• Interfaces pneumatiques suivant norme NAMUR et interfaces robinet suivant norme ISO 5211 pour un raccordement standardisé

Caractéristiques techniques
• Type de produit : actionneur pneumatique un quart de tour double effet
• Plage de pression d'air moteur : 3 à 6 bar
• Pression maximale autorisée : 8 bar
• Plage de température standard : -20°C à +80°C
• Plage de température basse température en option : -50°C à +60°C
• Plage de température haute température en option : -20°C à +150°C
• Couple de sortie maximal : jusqu'à 8000 Nm selon la taille
• Indice de protection : équivalent IP 68
• Profondeur d'immersion : 30 mètres de colonne d'eau
• Fluide moteur : air ou gaz neutre filtré ISO 8573-1 classe 5
• Niveau de filtration du fluide : particules inférieures à 40 um
• Point de rosée du fluide : inférieur à 7°C et au moins 5°C en dessous de la température ambiante
• Lubrification du fluide : teneur en huile inférieure à 25 mg/m3 selon ISO 8573-1 classe 5
• Angle de rotation : 0° à 90° pour la manoeuvre du robinet
• Temps de manoeuvre approximatif : de 0,06 à 11 secondes selon le type ACTAIR NG
