Présentation

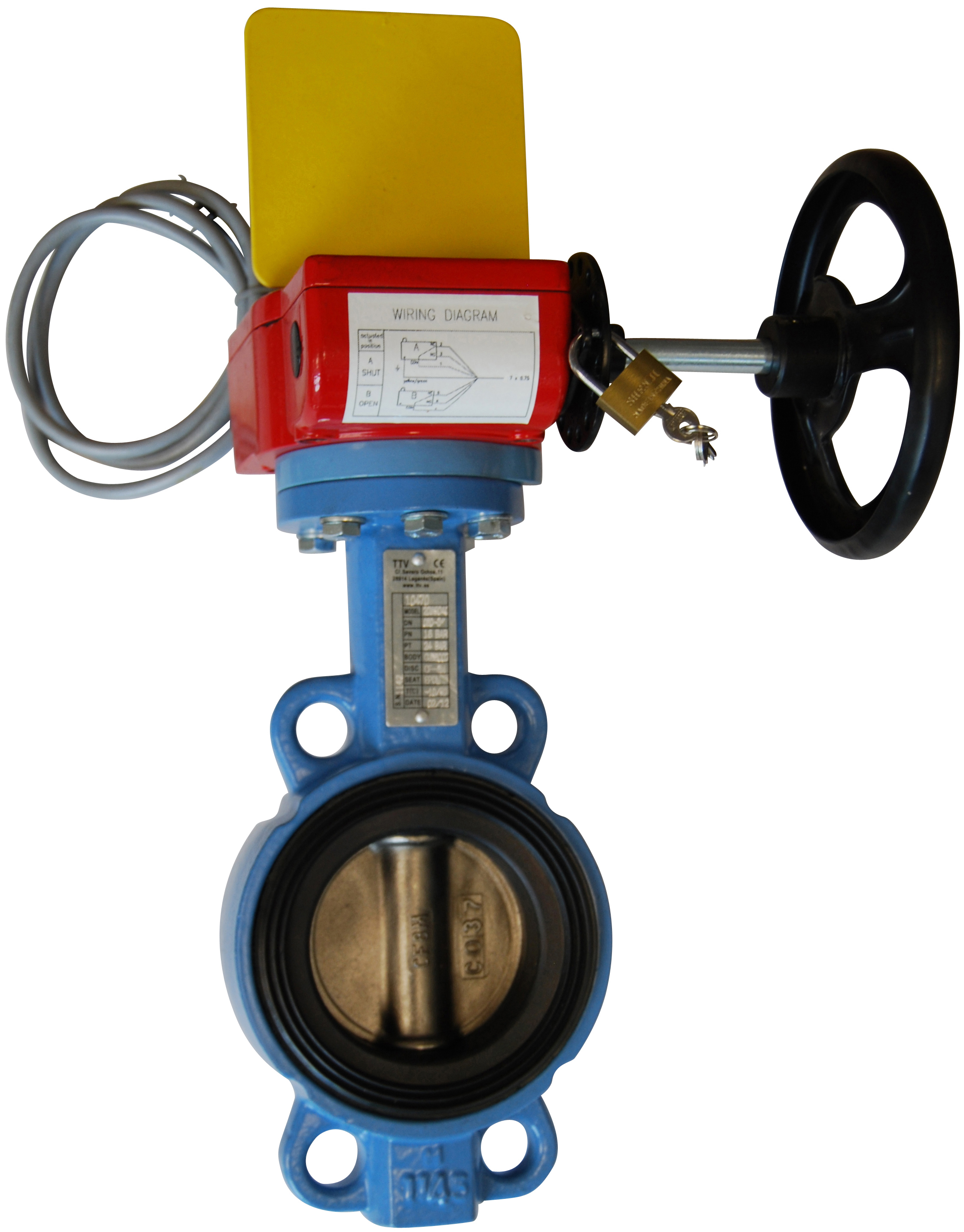

• Le robinet papillon Sferaco 1142 est conçu pour l'isolement et la manœuvre des réseaux d'incendie de type sprinkler
• Il est équipé d'oreilles de centrage et de contacts fin de course pour le contrôle de la position ouverte ou fermée
• Ce modèle associe un papillon en acier inoxydable CF8M et un corps en fonte GJS-500-7 rilsanisé pour une excellente tenue à la corrosion
• Sa conception permet une utilisation sur des réseaux d'eau et de fluides compatibles soumis aux règles APSAD R1
• Le système est adapté aux installations de sécurité incendie nécessitant une surveillance permanente de la position des vannes
Applications
• Réseaux d'incendie sprinkler dans les bâtiments industriels et tertiaires
• Lignes de canalisation d'essais sur systèmes sprinklers
• Vannes de sectionnement contrôlées sur installations d'extinction automatique
Avantages
• Surveillance fiable de la position grâce aux contacts fin de course intégrés
• Compatibilité avec les règles APSAD R1 pour les réseaux d'incendie sprinkler
• Corps en fonte GJS-500-7 rilsanisé offrant une bonne résistance à la corrosion
• Utilisation possible avec des eaux froides ou chaudes dans la plage de températures spécifiée
• Adaptation aisée sur les réseaux grâce aux oreilles de centrage
Conception
• Papillon en acier inoxydable CF8M pour une meilleure résistance chimique
• Corps en fonte GJS-500-7 avec revêtement rilsanisé pour la protection interne
• Oreilles de centrage permettant un positionnement précis entre brides
• Contacts fin de course montés sur réducteur pour le report de position
• Joint en EPDM adapté aux services d'eau et de réseaux d'incendie
Caractéristiques techniques
• Plage de température de service : -10 °C à 110 °C
• Pression de service PS : 10 bar
• Pression nominale PN : 10 bar
• Diamètres nominaux disponibles : DN50 à DN300
• Certificat matière : type 3.1 sur demande CE
• Version inox CF8M jusqu'au diamètre nominal : DN100
• Nombre d'agences Motralec pour support : 3 unités
• Année de création Motralec : 1976
• Pression de service alternative selon tableau sprinkler : 16 bar
• Épaisseur de revêtement rilsanisé approximative : 0,25 mm
