Présentation

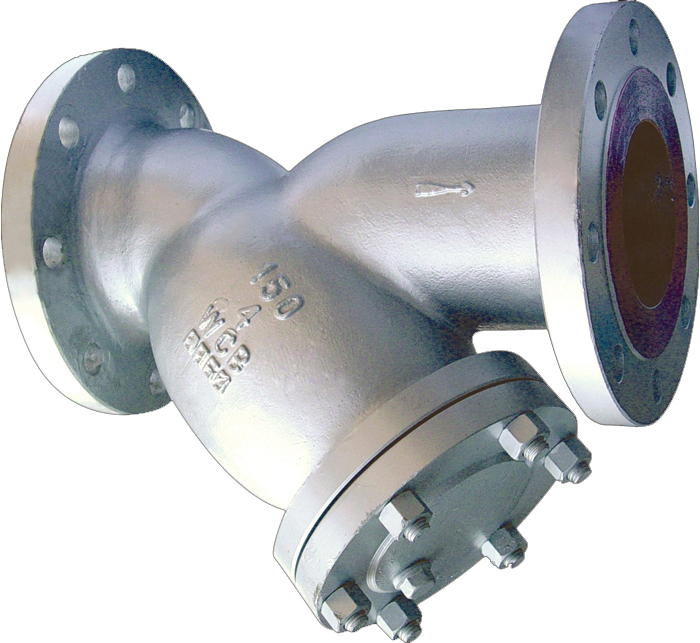

• Le filtre à tamis Sferaco 243 est conçu pour la protection des réseaux d'eau, de gasoil, de vapeur et de procédés pétrochimiques
• Il est équipé d'un corps en acier moulé ASTM A216 WCB avec raccordement à brides suivant la norme ASME B16.05
• Ce modèle intègre un tamis en inox 304 permettant la rétention efficace des impuretés solides dans le fluide
• Sa conception autorise un montage horizontal ou vertical avec fluide descendant pour une grande souplesse d'installation
• Le système est dimensionné pour une pression de service jusqu'à 20 bars et une température de service de -29 °C à +425 °C
Applications
• Protection des réseaux d'adduction et de distribution d'eau industrielle
• Filtration en amont d'équipements sur installations de gasoil et de produits pétroliers
• Séparation des particules solides dans les réseaux de vapeur et procédés de l'industrie pétrochimique
Avantages
• Résistance élevée grâce au corps en acier moulé ASTM A216 WCB adapté aux contraintes industrielles
• Tamis en inox 304 assurant une bonne tenue à la corrosion et une longue durée de vie
• Large plage de température de service de -29 °C à +425 °C permettant une utilisation sur vapeur et fluides chauds
Conception
• Corps en acier moulé ASTM A216 WCB classé 150 RF
• Chapeau boulonné en acier ASTM A216 WCB avec bouchon de purge acier intégré
• Tamis interne en inox 304 avec maille de filtration comprise entre 1 et 1,5 mm
Caractéristiques techniques
• Pression de service : 20 bars
• Température de service : -29 à 425 °C
• Classe de pression : 150 RF
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 400 mm
• Maille de tamis minimum : 1 mm
• Maille de tamis maximum : 1,5 mm
• Écartement pour DN 50 : 203 mm
• Écartement pour DN 80 : 241 mm
• Écartement pour DN 100 : 292 mm
• Écartement pour DN 150 : 406 mm
• Écartement pour DN 200 : 495 mm
• Écartement pour DN 250 : 622 mm
• Écartement pour DN 300 : 699 mm
