Présentation

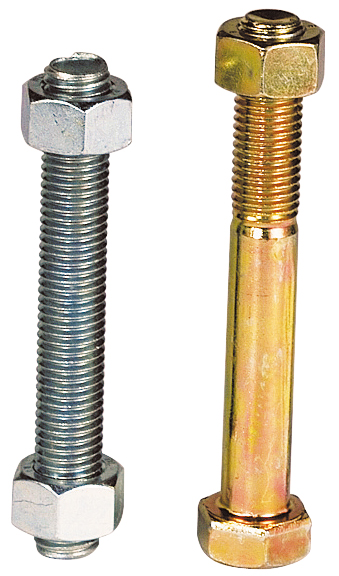

• Le jeu de boulons Sferaco 2103 Boulons pour vannes à brides PN16 est conçu pour l'assemblage étanche des vannes à brides sur les réseaux de tuyauterie
• Il est adapté aux diamètres nominaux de 15 à 200 pour des pressions nominales PN16 et PN10 selon les versions
• Ce modèle est réalisé en acier zingué de classe mécanique 8-8 pour garantir une résistance mécanique élevée et une bonne tenue à la corrosion
• Sa conception en jeu complet pour 2 brides facilite la mise en oeuvre et limite les risques d'erreur de sélection sur site
• Le système assure un serrage homogène de la bride, contribuant à la fiabilité et à la durabilité des installations hydrauliques
Applications
• Raccordement de vannes à brides sur réseaux de distribution d'eau froide et d'eau chaude
• Montage de robinetterie industrielle sur tuyauteries acier ou fonte en pression PN10 ou PN16
• Installation de vannes d'isolement et d'organes de régulation sur circuits hydrauliques en bâtiment et en industrie
Avantages
• Jeu complet pour 2 brides permettant une installation rapide et sécurisée
• Large plage de diamètres nominaux de 15 à 200 couvrant de nombreuses configurations de réseaux
• Acier zingué 8-8 assurant une bonne résistance mécanique et une protection contre la corrosion
• Dimensions normalisées des boulons facilitant le remplacement et la maintenance
• Compatibilité avec les brides PN10 et PN16 selon les versions pour une grande polyvalence d'utilisation
Conception
• Boulons en acier zingué de classe mécanique 8-8 pour usage industriel
• Jeu dimensionné spécifiquement pour l'accouplement de 2 brides selon le diamètre nominal
• Longueurs de tiges étudiées pour intégrer l'épaisseur des brides et des joints
• Nombre de boulons par jeu adapté au diamètre et à la pression nominale de la bride
• Gamme complétée par des versions inox pour brides PN10, PN16 et PN40
Caractéristiques techniques
• Diamètre nominal couvert : 15 à 200 mm
• Plage de pression nominale : PN10 à PN40
• Classe mécanique des boulons acier zingué : 8-8
• Diamètre de tige des versions acier 2103 : 12 à 20 mm
• Longueur de tige des versions acier 2103 : 50 à 70 mm
• Nombre de boulons par jeu acier 2103 : 8 à 24 unités
• Diamètre de tige des versions sandwich 2110 : 16 à 20 mm
• Longueur de tige des versions sandwich 2110 : 90 à 160 mm
• Nombre de boulons par jeu sandwich 2110 : 4 à 12 unités
• Diamètre de tige des vis pour oreilles taraudées 2111 : 16 à 20 mm
• Longueur de tige des vis pour oreilles taraudées 2111 : 30 à 60 mm
• Nombre de vis par jeu oreilles taraudées 2111 : 8 à 24 unités
• Diamètre de tige des versions inox KB10 : M12 à M24
• Longueur de tige des versions inox KB10 : 45 à 100 mm
• Nombre de boulons par jeu inox KB10 : 4 à 16 unités
