Présentation

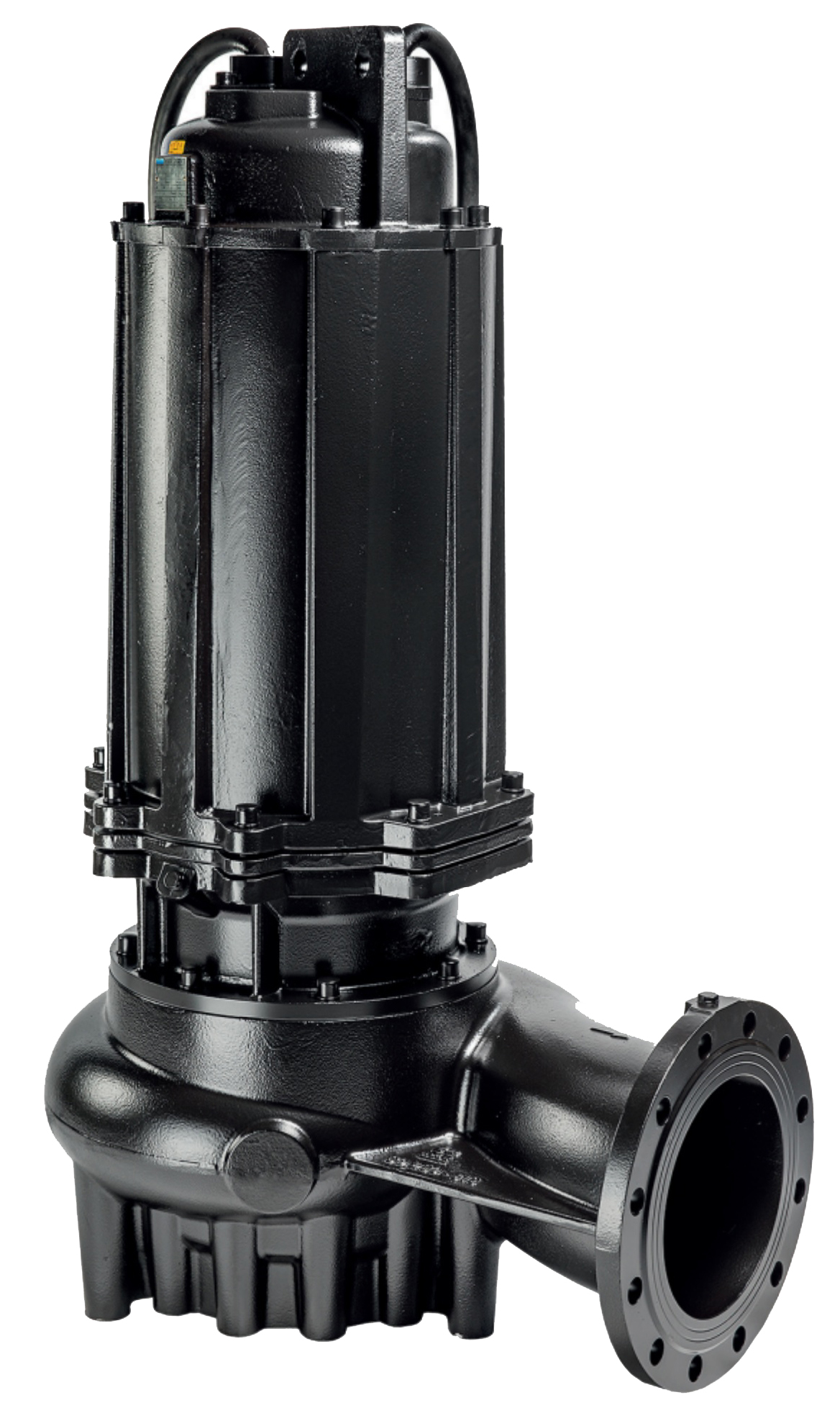

• La pompe Saer SDO4-SDO6 est conçue pour le pompage submersible d'eaux claires ou faiblement chargées dans les installations collectives et industrielles
• Équipée d'une roue ouverte de type O, elle garantit un passage libre important pour limiter les risques de colmatage
• Ce modèle fonctionne avec des moteurs à haut rendement de classe IE3, adaptés aux services continus en puits ou bassins
• Sa conception submersible avec capteur de fuite et sonde thermique PTC assure une protection renforcée du moteur en conditions sévères
• Le système est prévu pour une installation immergée en fosse humide avec raccordements normalisés selon EN 1092
Applications
• Relevage d'eaux usées domestiques ou industrielles depuis des fosses de collecte
• Transfert d'eaux de process dans les stations de traitement d'eau potable ou d'eaux usées
• Pompage d'eaux de ruissellement et d'eaux de drainage dans les ouvrages enterrés
• Alimentation et vidange de bassins tampons dans les installations municipales
• Relevage d'eaux de refroidissement dans les circuits industriels fermés
Avantages
• Passage libre généreux jusqu'à 120 mm selon les versions pour réduire les risques d'obstruction
• Large plage de débits jusqu'à 2000 m3/h permettant de couvrir des installations de forte capacité
• Hauteur manométrique pouvant atteindre 51 m pour les relevages à forte charge géométrique
• Moteurs IE3 de 1,5 kW à 132 kW offrant un rendement énergétique optimisé et une longue durée de vie
• Raccordements hydrauliques normalisés DN80 à DN300 facilitant l'intégration dans des réseaux existants
Conception
• Roue ouverte de type O spécialement étudiée pour le pompage d'eaux chargées avec solides en suspension
• Construction submersible avec refroidissement par le liquide pompé et service continu S1 ou intermittent S2-S3 selon le niveau d'eau
• Moteurs électriques triphasés 4 pôles ou 6 pôles en classe de rendement IE3 avec protection thermique PTC intégrée
• Etanchéité de l'arbre assurée par un système de garnitures mécaniques adapté au service immergé
• Câbles d'alimentation blindés de type NSSHOU fournis en longueur standard de 10 m avec options de sections et tensions
Caractéristiques techniques
• Débit max : 2000 m3/h
• Hauteur manométrique max : 51 m
• Puissance moteur min : 1,5 kW
• Puissance moteur max : 132 kW
• Classe de rendement moteur : IE3 1
• Plage de vitesse de rotation : 1000-1500 tr/min
• Diamètre de refoulement : 80-300 mm
• Diamètre d'aspiration : 100-300 mm
• Passage libre : 30-150 mm
• Tension d'alimentation : 400-690 V
• Fréquence électrique : 50 Hz
• Nombre de pôles moteur : 4-6 pôles
• Température de l'eau de référence : 20 °C
• Viscosité cinématique de référence : 1 mm2/s
• Densité de l'eau de référence : 1000 kg/m3
