Pompe de relevage d’eaux usées avec roue vortex

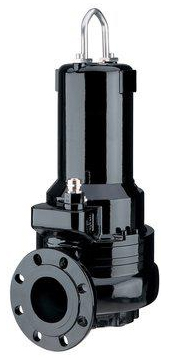

Tsurumi 80UYZ

Présentation
• Pompe de relevage d’eaux usées avec roue vortex
• La gamme UYZ est équipée d’une turbine Vortex et d’un large coffrage Cette construction prévient l’engorgement par des impuretés de grande taille ou fibreuses
• Décharge de 80 mm de la gamme UYZ, installation en milieu humide

Applications
• Eaux usées municipales

Avantages
• La turbine vortex de cette pompe laisse un passage libre intégral dans le corps de la pompe
• L'effet Vortex et la position en retrait de la roue permettent de limiter les effets d'abrasion et d'éviter le bouchage

Conception
• Turbine : Turbine vortex
• Garnitures : Double garniture mécanique d'étanchéité
• Roulements : Roulements à billes étanches
• Turbine : Fonte grise EN-GJL-250
• Corps : Fonte grise EN-GJL-250
• Garnitures : Sic supérieure dans le bain d'huile
• Bague d'usure : Bronze
• Isolation : Classe d'isolation H
• Protection Moteur (integrée) : Protection miniature
• Type, Pôles : Moteur à induction, 4 pôles, IP68
• Lubrification : Huile hydraulique (ISO VG32)
• Phase / Tension : Triph./400V/50Hz / dém. direct, Triph./400V/50Hz / étoile-triangle
• Corps : Fonte grise EN-GJL-250
• Arbre : INOX EN-X5CrNiMo17-12-2
• Câble : Caoutchouc, 10m H07RN8-F
• Type de Refoulement : Bride DIN/ANSI DN80 (PN10)

Caractéristiques techniques
• ø de passage libre mm : 80mm
• ø Refoulement mm : 80mm
• Température : 0-40°C
• Type de Fluide : Eaux usées municipales
• Hauteur max (HMT) : 14,7 m
• Débit max : 134 m3/h
