Présentation

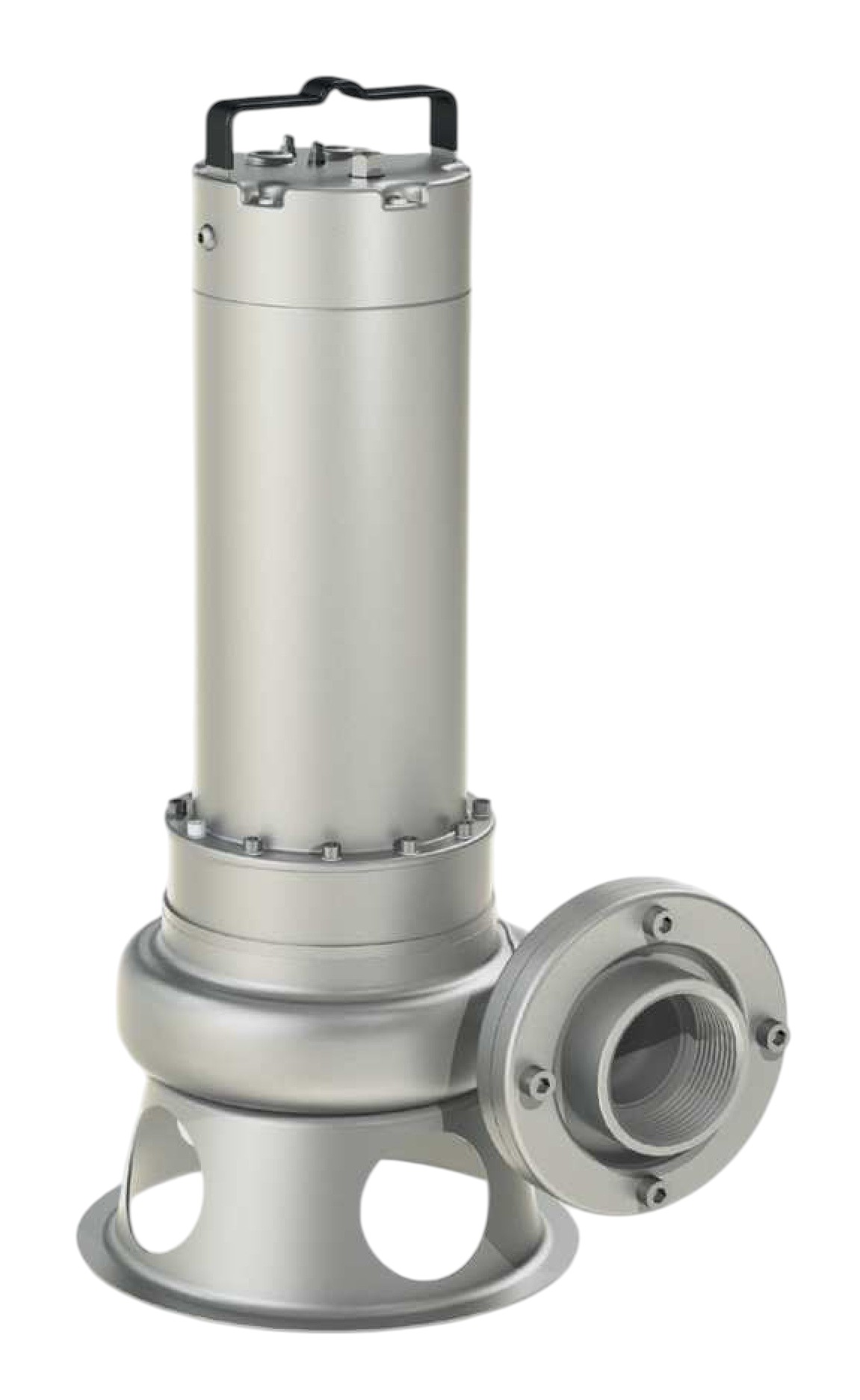

• La pompe de relevage submersible Arven TENAX DN 80 est conçue pour le pompage d'eaux très chargées dans les installations domestiques et industrielles
• Elle est équipée d'une hydraulique monocanal et d'une contre-bride d'aspiration DN 80 pour le raccordement aux réseaux de collecte
• Ce modèle assure un fonctionnement fiable dans les fosses de décantation, les puisards de liquides et les postes de relevage d'effluents
• Sa conception en acier inoxydable garantit une excellente résistance à la corrosion dans les environnements agressifs
• Le système moteur à bain d'huile et double garniture mécanique assure un refroidissement optimal et une grande durée de vie des composants internes
Applications
• Vidange et relevage d'eaux usées très chargées dans les fosses de décantation
• Vidange de puits et de réservoirs de collecte de liquides dans les installations domestiques et collectives
• Relevage d'eaux usées domestiques et industrielles contenant des solides et des fibres en suspension
• Transfert d'eaux de process sales dans les petites installations industrielles et artisanales
• Equipement de postes de relevage fixes avec systèmes de guidage DN 80 dans les réseaux d'assainissement
Avantages
• Hydraulique monocanal optimisée pour le passage de solides jusqu'à 50 mm sans risque de colmatage rapide
• Corps de pompe, base d'aspiration et enveloppe moteur en acier inoxydable pour une grande résistance à la corrosion
• Moteur à bain d'huile biodégradable assurant le refroidissement, la lubrification des roulements et une meilleure longévité
• Double garniture mécanique avec faces en carbure de silicium côté pompe pour une excellente tenue à l'abrasion
• Large plage de puissance moteur de 3 Hp à 6 Hp permettant d'adapter la pompe aux différents besoins de débit et de hauteur
Conception
• Construction à chambre unique pour une structure compacte et une installation facilitée en fosse
• Moteur submersible à bain d'huile biodégradable et diélectrique pour le refroidissement et la lubrification des roulements
• Double système d'étanchéité mécanique avec côté moteur en graphite-céramique et côté pompe en carbure de silicium-céramique
• Enveloppe extérieure, corps de pompe, base d'aspiration, flasques moteur et poignée en acier inoxydable AISI 304 pour une haute résistance mécanique
• Roue monocanal en acier inoxydable AISI 316 montée sur un arbre inox AISI 316 pour une meilleure tenue à la corrosion et aux effluents chargés
Caractéristiques techniques
• Type hydraulique : pompe submersible monocanal pour eaux chargées
• Diamètre nominal de refoulement : DN 80
• Hauteur manométrique : de 20,5 m à 30,5 m selon modèle
• Débit : de 72 m3/h à 96 m3/h selon modèle
• Puissance nominale moteur : de 2,25 kW (3 Hp) à 4,5 kW (6 Hp)
• Tension d'alimentation : triphasé 220-277 V ou 380-480 V à 50 Hz et 60 Hz
• Classe d'isolation : F
• Indice de protection : IP 68
• Immersion maximale : 5 m de colonne d'eau
• Température max du liquide pompé : 25°C avec pompe partiellement immergée
• Température max du liquide pompé : 35°C avec pompe totalement immergée
• Passage libre des solides : 50 mm
• Section de by-pass : 50 mm
• Longueur de câble standard : 10 m type H07RN-F
• Matériau de l'enveloppe, du corps de pompe et de la base d'aspiration : acier inoxydable AISI 304
• Matériau de la roue et de l'arbre côté pompe : acier inoxydable AISI 316
