Présentation

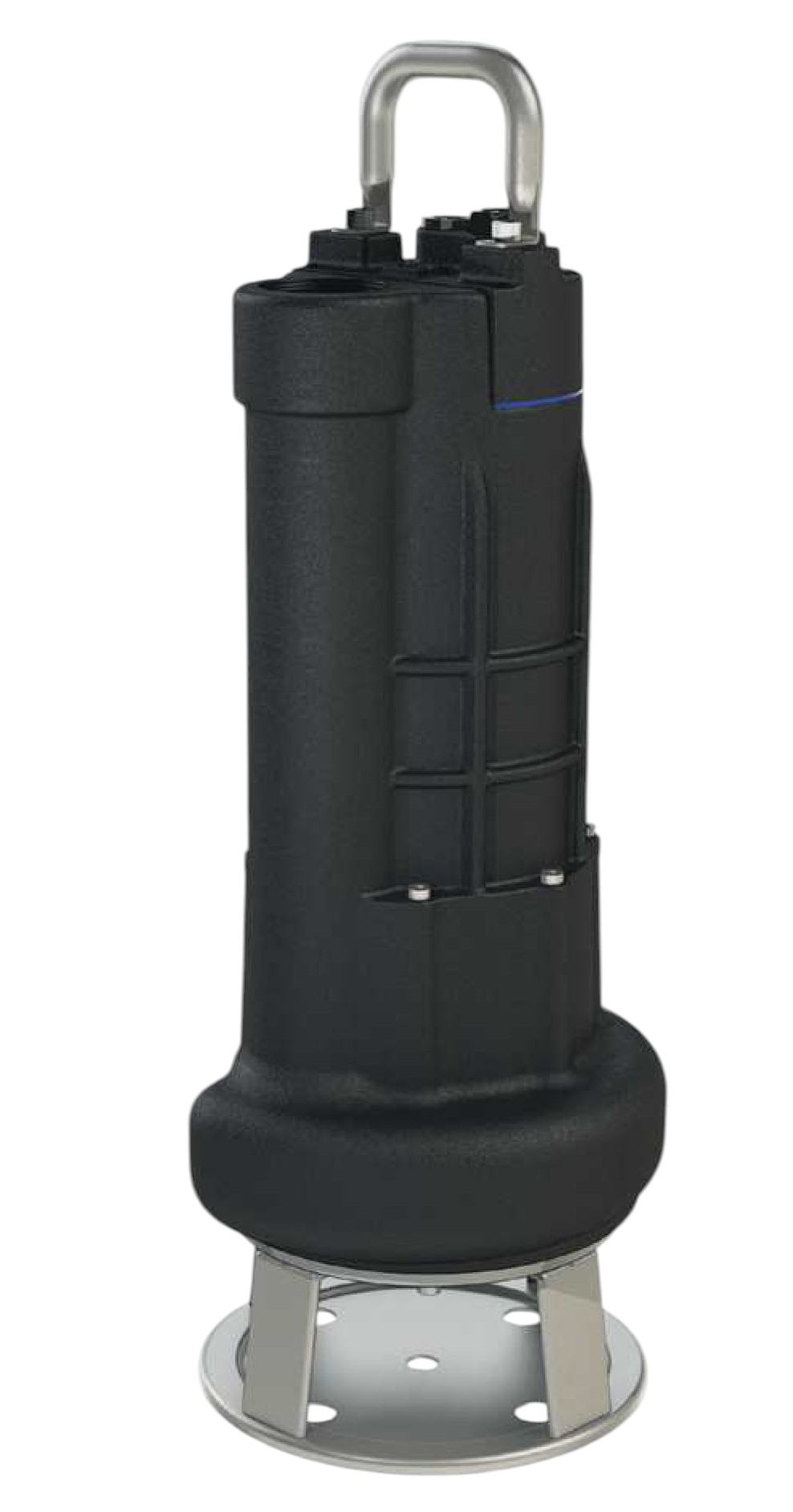

• La pompe électrique submersible Arven TURBO TC 200-400 est conçue pour le pompage et la vidange d'eaux usées chargées en milieu domestique et industriel
• Équipée d'une hydraulique bicanal en fonte, elle assure le transfert de liquides avec présence de corps solides en suspension
• Ce modèle offre une hauteur manométrique comprise entre 16,0 m et 26,0 m pour un débit de 30,0 m3/h à 45,0 m3/h
• Sa conception en fonte et acier inoxydable garantit une excellente robustesse et une bonne résistance à la corrosion en immersion prolongée
• Le moteur à bain d'huile assure le refroidissement et la lubrification des paliers pour un fonctionnement fiable et durable
Applications
• Soutirage et vidange de fosses de décantation, fosses septiques et puisards de collecte de liquides chargés
• Pompage d'eaux usées et d'eaux noires contenant des matières solides en suspension dans les installations domestiques
• Transfert d'eaux usées de process et d'eaux industrielles polluées dans les sites de production
• Relevage d'eaux vannes et d'eaux ménagères dans les immeubles d'habitation et bâtiments tertiaires
• Évacuation d'effluents dans les stations de relevage et ouvrages d'assainissement de petite et moyenne taille
Avantages
• Hydraulique bicanal permettant le passage de solides jusqu'à 25 mm pour limiter les risques de colmatage
• Moteur à bain d'huile biodégradable et diélectrique pour un refroidissement efficace et une bonne longévité des roulements
• Double garniture mécanique avec côté moteur à bain d'huile et côté pompe à bain d'eau pour une étanchéité renforcée
• Construction robuste en fonte avec parties en acier inoxydable pour une résistance mécanique élevée et une bonne tenue à la corrosion
• Gamme disponible en versions monophasées et triphasées pour s'adapter aux différentes configurations d'alimentation électrique
Conception
• Moteur asynchrone immergé à bain d'huile avec huile biodégradable et diélectrique pour le refroidissement et la lubrification des paliers
• Double garniture mécanique séparant le compartiment moteur et la partie hydraulique avec face moteur en bain d'huile et face pompe en bain d'eau
• Corps de pompe, couvercle, diffuseur et roue en fonte pour une grande rigidité et une bonne stabilité en service
• Arbre côté pompe en acier inoxydable AISI 316 selon DIN 1.4401 pour une excellente résistance à la corrosion en contact avec les effluents
• Base d'aspiration et poignée de manutention en acier inoxydable AISI 304 selon DIN 1.4301 pour faciliter l'installation et la manipulation
• Indice de protection IP 68 et classe d'isolation F pour une sécurité de fonctionnement élevée en immersion continue
• Joint torique et éléments d'étanchéité en matériaux résistants, notamment carbure de silicium, alumine et graphite, pour une forte durabilité
• Câble d'alimentation de 10 mètres de type H07RN-F sans fiche, disponible pour les versions monophasées et triphasées
Caractéristiques techniques
• Plage de hauteur manométrique : 16,0 m à 26,0 m
• Plage de débit : 30,0 m3/h à 45,0 m3/h
• Puissance nominale : 1,5 kW à 3,0 kW
• Puissance absorbée électrique : 3,0 kW à 5,5 kW selon modèle
• Tension d'alimentation monophasée : 220 V à 277 V - 50 Hz
• Tension d'alimentation triphasée : 380 V à 480 V - 50 Hz
• Classe d'isolation : F
• Indice de protection : IP 68
• Température max du liquide pompé : 35°C
• Immersion max : 10 m de colonne d'eau
• Passage libre des solides : 25 mm
• Diamètre de refoulement : 2 pouces
• Capacité du condensateur monophasé : 40 uF à 50 uF
• Longueur de câble d'alimentation : 10 m type H07RN-F
• Densité de liquide de référence : 1,0 kg/dm3
• Viscosité cinématique de référence : 1 mm2/s
• Poids de la pompe : approximativement 45 kg à 46 kg selon modèle
