Présentation

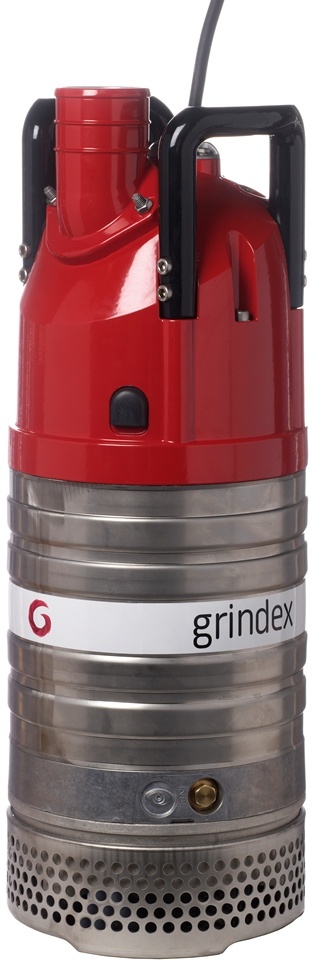

• La pompe Grindex Minette 3" 5 vane 8102.172 est conçue pour le drainage intensif d'eau claire ou légèrement chargée sur les chantiers et sites industriels
• Équipée d'une hydraulique Hard-Iron très résistante à l'usure, elle garantit une longue durée de vie même dans des conditions abrasives
• Ce modèle submersible électrique est adapté à un fonctionnement en continu sans surveillance dans des environnements exigeants
• Sa conception offre un excellent rapport coût par mètre cube pompé grâce à un rendement optimisé et à une faible maintenance
• Le système compact et portable permet une installation semi-permanente simple dans les mines, tunnels, carrières et applications de location
Applications
• Drainage d'eau dans les mines souterraines et à ciel ouvert
• Pompage d'eau sur les chantiers de construction et de travaux publics
• Assèchement des tunnels, carrières et zones inondées
• Évacuation d'eau dans les installations industrielles et de location de pompes
• Vidange de bassins, fouilles et fosses de pompage temporaires
Avantages
• Résistance à l'usure élevée grâce à la roue en Hard-Iron et à l hydraulique optimisée
• Fonctionnement en continu sans surveillance grâce au moteur robuste de classe S1
• Coût par mètre cube pompé réduit par un rendement hydraulique de plus de 60 %
• Installation portable et semi-permanente facilitée par un poids contenu de 29 kg
• Adaptation à différents réseaux électriques avec configurations monophasée et triphasée disponibles
Conception
• Roue à 5 aubes de diamètre 134 mm pour un bon compromis entre débit et hauteur de refoulement
• Corps de pompe de drainage avec crépine permettant le passage de solides jusqu'à l'ouverture d'écran de 9 mm
• Moteur électrique submersible immergé avec refroidissement par le fluide pompé pour une submersion jusqu'à 20 m
• Boîtier de stator en aluminium assurant légèreté et dissipation thermique efficace
• Raccord de refoulement DN 75 permettant le raccordement en flexible, filetage ISO-G ou filetage NPT
Caractéristiques techniques
• Puissance nominale moteur : 2,2 kW
• Puissance hydraulique max P2 : 2,1 kW
• Tension nominale : 400 V
• Fréquence : 50 Hz
• Nombre de phases : 3
• Nombre de pôles moteur : 2
• Vitesse nominale moteur : 2800 tr/min
• Débit au point de rendement max : 9,09 l/s
• Débit max : 16,66 l/s
• Hauteur au point de rendement max : 14,24 m
• Hauteur à débit min : 21,84 m
• Hauteur à débit max : 0,77 m
• Rendement hydraulique au point de rendement max : 61,5 %
• Classe de protection : IP 68
• Courant nominal : 4,7 A
• Courant de démarrage démarrage direct : 27 A
• Courant de démarrage triangle étoile : 9 A
• Rapport de courant de démarrage : 5,8
• Nombre maximal de démarrages par heure : 15
• Facteur de puissance à 100 % de charge : 0,84
• Facteur de puissance à 75 % de charge : 0,78
• Facteur de puissance à 50 % de charge : 0,65
• Rendement moteur à 100 % de charge : 80,8 %
• Rendement moteur à 75 % de charge : 83,1 %
• Rendement moteur à 50 % de charge : 83,4 %
• Submersion maximale : 20 m
• Température du liquide pompé max : 40 °C
• Température du fluide pour courbe : 4 °C
• Plage de pH du liquide : 5-8
• Diamètre d'aspiration : 63 mm
• Diamètre de refoulement : 75 mm
• Ouverture de criblage : 9 mm
• Densité du fluide de référence : 1000 kg/m3
• Viscosité dynamique du fluide de référence : 0,002 Pa·s
• Pression de vapeur du fluide de référence : 8,14 mbar
• Pression atmosphérique de calcul : 1013,53 mbar
• Altitude de calcul : 0 m
• Température ambiante de calcul : 20 °C
• NPSH disponible : 10,27 m
• Moment total d'inertie : 0,005 kgm2
• Poids total : 29 kg
