Présentation

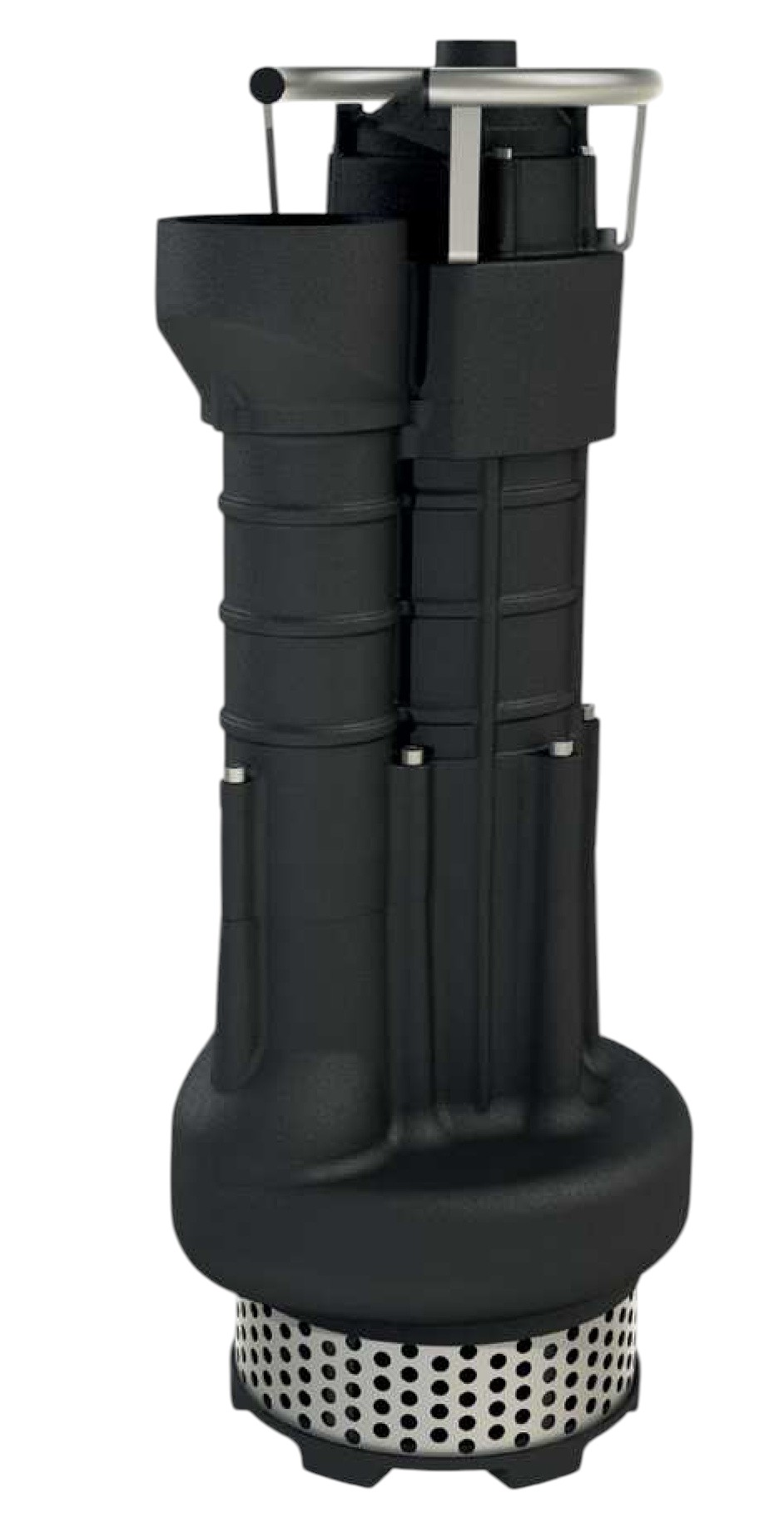

• La pompe submersible Arven TURBO LG 750F-1500F est conçue pour le drainage intensif des chantiers et des ouvrages souterrains
• Elle assure le pompage d'eau modérément chargée contenant des particules et des matériaux abrasifs
• Équipée d'un moteur à bain d'huile biodégradable, elle garantit un refroidissement efficace et une lubrification optimale des roulements
• Sa construction robuste en fonte avec hydraulique traitée offre une grande résistance à l'usure en service continu
• Le système de double garniture mécanique protège efficacement le moteur dans les conditions d'exploitation difficiles
Applications
• Drainage de chantiers de construction, tranchées et galeries souterraines
• Pompage d'eau modérément chargée contenant des particules solides et abrasives
• Assèchement de fouilles, puits techniques et locaux inondés
• Utilisation dans les réseaux de collecte d'eau de ruissellement en milieu industriel
• Vidange de bassins et réservoirs dans les installations de génie civil
Avantages
• Hauteur manométrique importante permettant le relevage sur de grandes hauteurs
• Construction intégrale en fonte avec pièces hydrauliques traitées pour une durabilité accrue
• Moteur à bain d'huile biodégradable assurant un refroidissement et une lubrification fiables
• Double garniture mécanique séparant la partie moteur et la partie hydraulique pour une meilleure étanchéité
• Passage libre de 10 mm adapté aux eaux modérément chargées de particules solides
Conception
• Corps de pompe, volute et roue réalisés'en fonte avec traitement spécifique anticorrosion et anti-usure
• Arbre côté pompe en acier inoxydable AISI 316 conformé pour résister aux efforts de torsion et à la corrosion
• Grille d'aspiration et poignée de manutention en acier inoxydable AISI 304 pour une résistance mécanique élevée
• Moteur submersible à bain d'huile avec classe d'isolation F et protection IP 68 pour fonctionnement immergé
• By-pass hydraulique calibré à 10 mm pour contrôler le passage des solides et protéger l'hydraulique
• Joint de palier et porte-joint en fonte pour un maintien précis des garnitures mécaniques
• Câble d'alimentation standard H07RN-F longueur 10 mètres pour raccordement sur installation triphasée
• Versions triphasées 380-400 V à 50 Hz avec protection contre les surcharges à la charge de l'utilisateur
Caractéristiques techniques
• Plage de hauteur manométrique : 31,0 m à 50,0 m
• Plage de débit : 120,0 m3/h à 138,0 m3/h
• Puissance nominale moteur : 7,5 kW à 15 kW
• Puissance absorbée : 10,5 kW à 17,5 kW selon modèle
• Intensité absorbée : 19 A à 29 A selon modèle
• Alimentation électrique : triphasé 380-400 V 50 Hz
• Classe de protection : IP 68
• Classe d'isolation : F
• Température max du liquide pompé : 35°C
• Immersion max de service : 10 m à 20 m
• Passage libre hydraulique : 10 mm
• Diamètre de refoulement : 4 pouces
• Modèle TURBO LG 750 F : débit jusqu'à 120 m3/h pour une hauteur jusqu'à 31 m
• Modèle TURBO LG 1250 F : débit jusqu'à 138 m3/h pour une hauteur jusqu'à 40 m
• Modèle TURBO LG 1500 F : débit jusqu'à 138 m3/h pour une hauteur jusqu'à 50 m
• Longueur du câble d'alimentation : 10 m
• Poids pompe TURBO LG 750 F : 102 kg
• Poids pompe TURBO LG 1250 F : 108 kg
• Poids pompe TURBO LG 1500 F : 110 kg
