Présentation

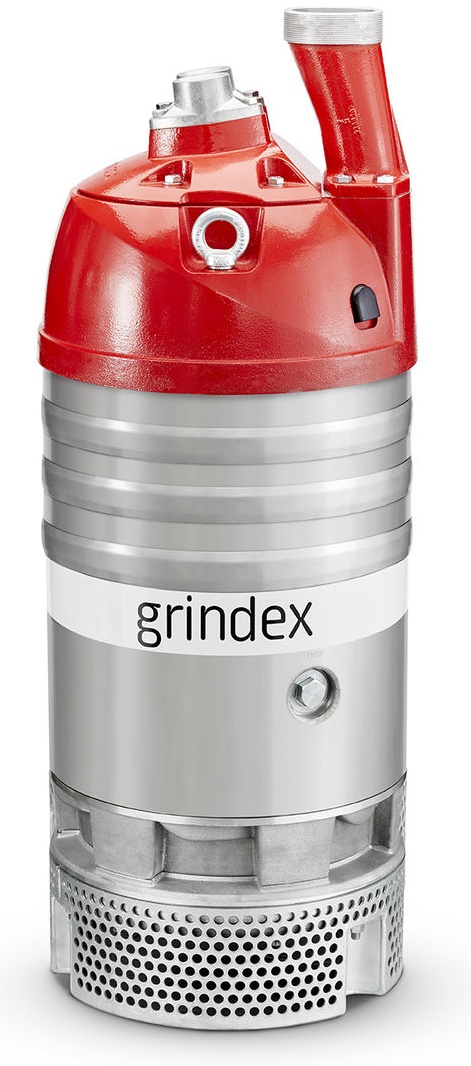

• La pompe Grindex 8107 Maxi SH 3 est conçue pour le drainage intensif d'eau claire ou légèrement chargée dans des environnements professionnels exigeants
• Elle est destinée aux opérations d'épuisement dans les mines, les chantiers de construction, les tunnels et diverses industries lourdes
• Ce modèle électrique submersible triphasé fonctionne en continu sans surveillance grâce à une conception robuste et fiable
• Sa hydraulique à hauteur super-élevée permet d'atteindre de grandes hauteurs de refoulement avec un rendement optimisé
• La pompe Grindex 8107 Maxi SH 3 s'intègre facilement dans des installations portables ou semi-permanentes en fosse humide
Applications
• Drainage et épuisement d'eau dans les chantiers de construction et de travaux publics
• Pompage d'eau dans les exploitations minières souterraines ou à ciel ouvert
• Assèchement de tunnels, galeries et cavités techniques
• Gestion des eaux dans les carrières et industries lourdes
• Applications de location pour pompage temporaire à usage intensif
Avantages
• Hauteur super-élevée permettant d'atteindre jusqu'à 138,1 m de colonne d'eau selon les conditions de fonctionnement
• Fonctionnement continu en service S1 assurant une grande fiabilité pour les applications critiques
• Conception robuste avec matériaux résistants à l'abrasion pour une longue durée de vie en milieu agressif
• Installation portable ou semi-permanente qui facilite le déploiement sur différents sites
• Entretien simplifié grâce à une architecture de pompe étudiée pour un accès aisé aux composants principaux
Conception
• Roue en Hard-Iron de diamètre 232 mm pour une excellente résistance à l'usure
• Volute en caoutchouc nitrile pour supporter l'abrasion des particules solides en suspension
• Couvercle de stator en aluminium assurant un bon compromis entre robustesse et légèreté
• Moteur électrique triphasé de 37 kW avec classe d'isolation H pour supporter des contraintes thermiques élevées
• Accouplement de type Y et indice de protection IP 68 pour un fonctionnement sécurisé en immersion
Caractéristiques techniques
• Puissance nominale moteur : 37 kW
• Tension nominale : 400 V
• Fréquence : 50 Hz
• Nombre de phases : 3
• Nombre de pôles : 2
• Débit au point de rendement max : 26,13 l/s
• Débit max : 38 l/s
• Hauteur au point de rendement max : 86,79 m
• Hauteur à débit minimum : 138,1 m
• Hauteur à débit max : 30 m
• Rendement au point de référence : 62,94 %
• Immersion maximale : 20 m
• Température du liquide pompé : 0 à 40 °C
• Limites de pH du fluide : 5 à 8
• Diamètre de refoulement : 100 mm
• Masse totale : 240 kg
• Courant nominal : 65 A
• Courant de démarrage en démarrage direct : 430 A
• Rapport de courant de démarrage : 6,63
• Nombre maximal de démarrages par heure : 15
• Indice de protection : IP 68
• Vitesse nominale du moteur : 2 945 tr/min
• Diamètre des ouvertures de crépine : 12 mm
• Densité du fluide de calcul : 1 000 kg/m3
• Viscosité dynamique du fluide : 0,002 Pa·s
