Présentation

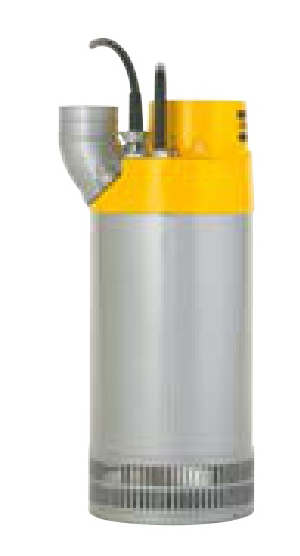

• La pompe immergée électrique de chantier Atlas Copco WEDA 50 est conçue pour l'assèchement intensif des chantiers de construction, des mines et des zones inondées. Équipée d'un moteur triphasé asynchrone à cage d'écureuil et d'un contacteur intégré, elle assure un pompage fiable des liquides chargés en particules abrasives. Sa conception portative et robuste facilite le déplacement et l'installation sur site. L'indice de protection IP68 garantit un fonctionnement continu en immersion dans des conditions sévères
• Ce modèle se décline en versions tête basse, tête moyenne et tête haute pour s'adapter aux différentes hauteurs de refoulement et débits. Les parties hydrauliques résistantes à l'usure en acier chromé et caoutchouc naturel prolongent la durée de vie en service intensif. Le système de joints mécaniques en carbure de silicium pompe assure une excellente étanchéité de l'arbre en présence de liquides abrasifs
Applications
• Assèchement de chantiers de construction et de fouilles profondes
• Pompage d'eaux chargées dans les mines et carrières
• Évacuation d'eau dans les zones inondées et locaux techniques
• Transfert de liquides abrasifs dans les applications industrielles
• Vidange de bassins, puits et réservoirs de rétention
Avantages
• Adaptation aux besoins grâce aux versions tête basse, moyenne ou haute pour optimiser la hauteur manométrique et le débit
• Manipulation facilitée par une pompe portative, légère pour sa catégorie et simple à installer sur tout type de chantier
• Fiabilité renforcée par une partie hydraulique résistante à l'usure en acier chromé et caoutchouc naturel
• Maintenance simplifiée avec pièces d'usure réglables et pack complet de joints disponible pour un entretien rapide
• Protection accrue du moteur grâce au contacteur intégré et au thermorupteur dans chaque enroulement
Conception
• Moteur électrique triphasé asynchrone à cage d'écureuil, isolation classe F selon CEI 85
• Indice de protection IP68 pour un service continu en immersion dans les eaux de chantier
• Câble d'alimentation HO7RN-F résistant à l'huile et à l'usure, longueur 20 m adapté aux versions 230 V et 400 V
• Système de joints mécaniques primaires et secondaires en carbure de silicium montés en pack complet ou en éléments séparés
• Roulement à billes à une rangée avec jeu C3 pour supporter les efforts radiaux et axiaux en service intensif
• Corps de pompe en aluminium avec enveloppe extérieure et moules en aluminium pour limiter le poids
• Arbre et fixations en acier inoxydable pour une meilleure résistance à la corrosion
• Turbine en fonte blanche chromée 55Rc et pièces d'usure en caoutchouc nitrile pour une haute résistance à l'abrasion
• Raccord de décharge standard 4" pour WEDA 50L et WEDA 50N, 3" pour WEDA 50H, disponible pour flexible, BSP ou NPT
• Gamme d'accessoires comprenant interrupteur à flotteur, anodes en zinc, revêtement époxy et contrôle automatique de niveau NVB
Caractéristiques techniques
• Alimentation électrique : triphasé 230/400 V (autres tensions sur demande)
• Puissance de sortie nominale : 4,7 kW pour WEDA 50L, 50N, 50H
• Intensité nominale 230 V : 13 A pour WEDA 50L (autres versions O.R.)
• Intensité nominale 400 V : 10 A (50L), 9,5 A (50N), 11 A (50H)
• Vitesse de rotation de l'arbre : 2900 tr/min
• Indice de protection moteur : IP68
• Isolation moteur : classe F (+155 °C), norme CEI 85
• Protection thermique : thermorupteur dans chaque enroulement (+130 °C)
• Matériau du corps et de l'enveloppe : aluminium
• Matériau de l'arbre et des fixations : acier inoxydable
• Matériau de la turbine : fonte blanche chromée, dureté 55Rc
• Matériau des pièces d'usure : caoutchouc nitrile
• Diamètre de décharge : 4" standard (WEDA 50L/50N), 3" standard (WEDA 50H)
• Poids approximatif : 55 kg (WEDA 50L/50N), 63 kg (WEDA 50H)
• Dimensions maxi des particules solides : 6 mm
• Profondeur d'immersion maximale : 20 m
• Température maximale du liquide pompé : +40 °C
• Densité maximale du liquide : 1100 kg/m3
• Plage de pH du liquide pompé : de 5 à 8
• Hauteur max (HMT) : 41 m
• Débit max : 120 m3/h
