Présentation

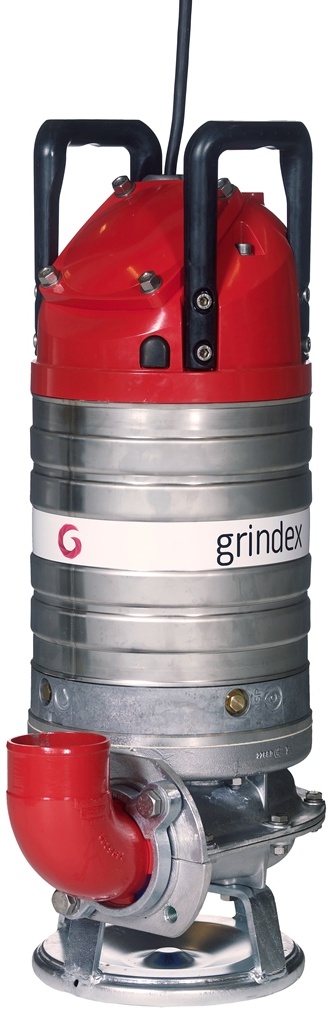

• La pompe à boue Grindex 8110 Senior 3 est conçue pour le pompage professionnel d'eau fortement chargée en solides dans des environnements exigeants
• Elle est adaptée aux applications de construction, de travaux publics, d'exploitation minière, de percement de tunnels et d'industries lourdes
• Ce modèle électrique submersible fonctionne en continu sans surveillance tout en maintenant un haut niveau de fiabilité
• Sa hydraulique robuste permet de traiter des particules solides jusqu'à un diamètre de 80 mm sans colmatage rapide
• Le système repose sur une roue en fonte dure et un corps en aluminium pour réduire le poids tout en garantissant une excellente résistance à l'abrasion
Applications
• Pompage d'eau boueuse sur chantiers de construction et de travaux publics
• Déssablage et dénoyage dans les mines, carrières et sites de tunnels
• Vidange de bassins, fosses et stations de lavage avec eau fortement chargée
• Pompage de liquides sales dans les installations industrielles soumises à forte abrasion
• Applications de location pour opérations temporaires de pompage intensif
Avantages
• Assure un fonctionnement continu en service S1 avec une grande fiabilité opérationnelle
• Permet la manutention de solides jusqu'à 80 mm de diamètre pour des liquides très chargés
• Offre une installation portable semi-permanente qui facilite la mise en place sur site
• Bénéficie d'une protection électrique de type IP 68 pour une immersion prolongée jusqu'à 20 m
• Possibilité d'adapter la configuration entre modèle de vidange et modèle à boue selon les conditions de service
Conception
• Roue en Hard-Iron d'un diamètre de 165 mm pour une résistance élevée à l'abrasion
• Corps volute et couvercle de stator en aluminium pour limiter le poids total à 57 kg
• Moteur asynchrone triphasé 4 pôles à classe d'isolation H pour une tenue thermique renforcée
• Raccord de refoulement flexible en 80 mm compatible filetage ISO-G ou NPT
• Câble d'alimentation de type SUBCAB conçu pour une immersion continue jusqu'à 20 m
Caractéristiques techniques
• Puissance nominale moteur : 3,2 kW
• Puissance hydraulique maximale P2 : 3,13 kW
• Tension nominale : 400 V
• Fréquence d'alimentation : 50 Hz
• Nombre de phases : 3
• Nombre de pôles moteur : 4
• Vitesse nominale du moteur : 1410 tr/min
• Débit au point de rendement maximal : 12,34 l/s
• Débit max : 23,01 l/s
• Hauteur au point de rendement maximal : 8,11 m
• Hauteur à débit minimum : 8,98 m
• Hauteur à débit maximum : 5,46 m
• Submersion maximale : 20 m
• Température maximale des fluides pompés : 40 °C
• Plage de pH du fluide : 5-8
• Diamètre d'aspiration : 80 mm
• Diamètre de refoulement : 80 mm
• Diamètre de la roue : 165 mm
• Nombre d'aubes de la roue : 6
• Densité du fluide de référence : 1000 kg/m3
• Viscosité dynamique du fluide de référence : 0,002 Pa·s
• Pression de vapeur du fluide de référence : 8,14 mbar
• Pression atmosphérique de calcul : 1013,53 mbar
• Altitude de référence : 0 m
• Température ambiante de référence : 20 °C
• NPSH disponible : 10,27 m
• Courant nominal : 7,6 A
• Courant de démarrage démarrage direct : 40 A
• Courant de démarrage couplage triangle étoile : 13,33 A
• Rapport de courant de démarrage : 5,23
• Nombre maximal de démarrages par heure : 30
• Facteur de puissance à 100 % de charge : 0,79
• Facteur de puissance à 75 % de charge : 0,72
• Facteur de puissance à 50 % de charge : 0,59
• Rendement à 100 % de charge : 77 %
• Rendement à 75 % de charge : 78 %
• Rendement à 50 % de charge : 76 %
• Moment total d'inertie : 0,01 kgm2
• Poids total : 57 kg
