Présentation

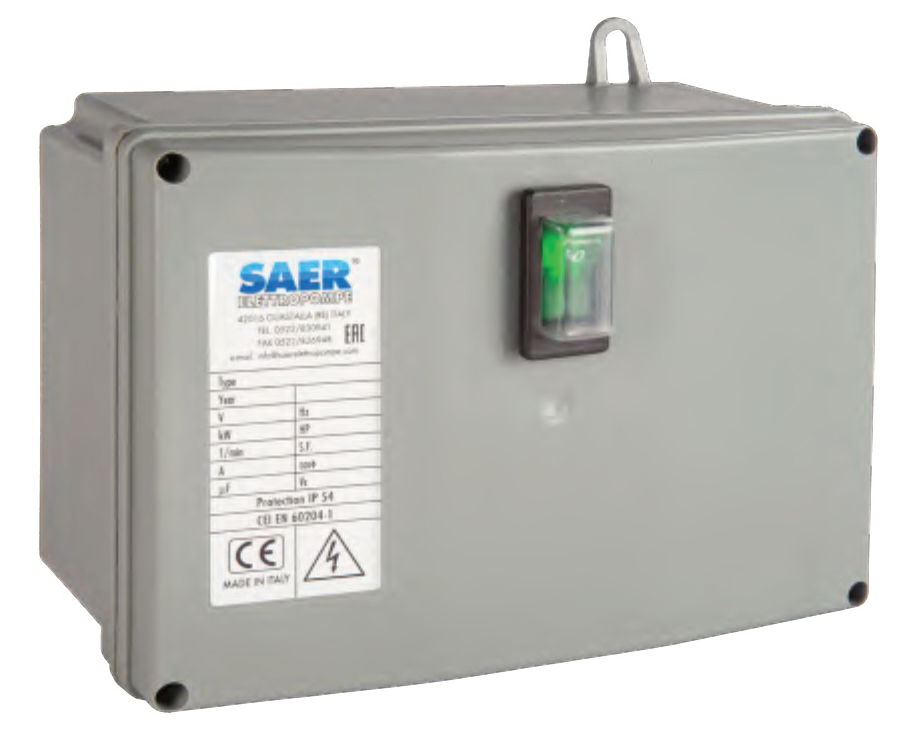

• Le panneau de commande Saer QMB est conçu pour piloter et protéger une électropompe monophasée à démarrage direct
• Il est équipé d'un interrupteur bipolaire lumineux assurant la commande manuelle et l'indication de fonctionnement
• Ce modèle intègre une protection thermique à réarmement manuel pour sécuriser le moteur contre les surcharges
• La présence d'un condensateur de marche adapté permet d'optimiser le démarrage et le fonctionnement continu du moteur monophasé
• Sa conception compacte en coffret plastique facilite l'installation dans des locaux techniques de faible encombrement
Applications
• Commande d électropompes monophasées pour surpression domestique ou collective
• Pilotage de pompes monophasées pour relevage d'eaux claires ou légèrement chargées
• Commande de pompes de circulation ou de transfert de liquide en installations industrielles légères
Avantages
• Protection thermique intégrée à réarmement manuel limitant les risques de détérioration du moteur
• Interrupteur bipolaire lumineux offrant une visualisation immédiate de l'état de marche de l électropompe
• Coffret compact et léger en matériau plastique facilitant la manutention et la fixation murale
Conception
• Alimentation monophasée 220-240 V 50 Hz pour moteurs monophasés standards
• Intégration d'un condensateur de marche dimensionné selon la puissance de l électropompe
• Boîtier en plastique offrant une bonne résistance mécanique tout en restant léger
Caractéristiques techniques
• Puissance moteur max modèle QMB-20A/60uF : 2,2 kW
• Puissance moteur max modèle QMB-20A/60uF : 3 HP
• Puissance moteur max modèle QMB-20A/70uF : 2,8 kW
• Puissance moteur max modèle QMB-20A/70uF : 3,8 HP
• Tension d'alimentation : 220-240 V
• Fréquence : 50 Hz
• Courant max : 20 A
• Capacité du condensateur modèle QMB-20A/60uF : 60 uF
• Capacité du condensateur modèle QMB-20A/70uF : 70 uF
• Tension condensateur : 450 V
• Hauteur du coffret : 242 mm
• Largeur du coffret : 81 mm
• Profondeur du coffret : 67,5 mm
• Poids du coffret : 1,5 kg
• Nombre de pôles de l'interrupteur : 2
