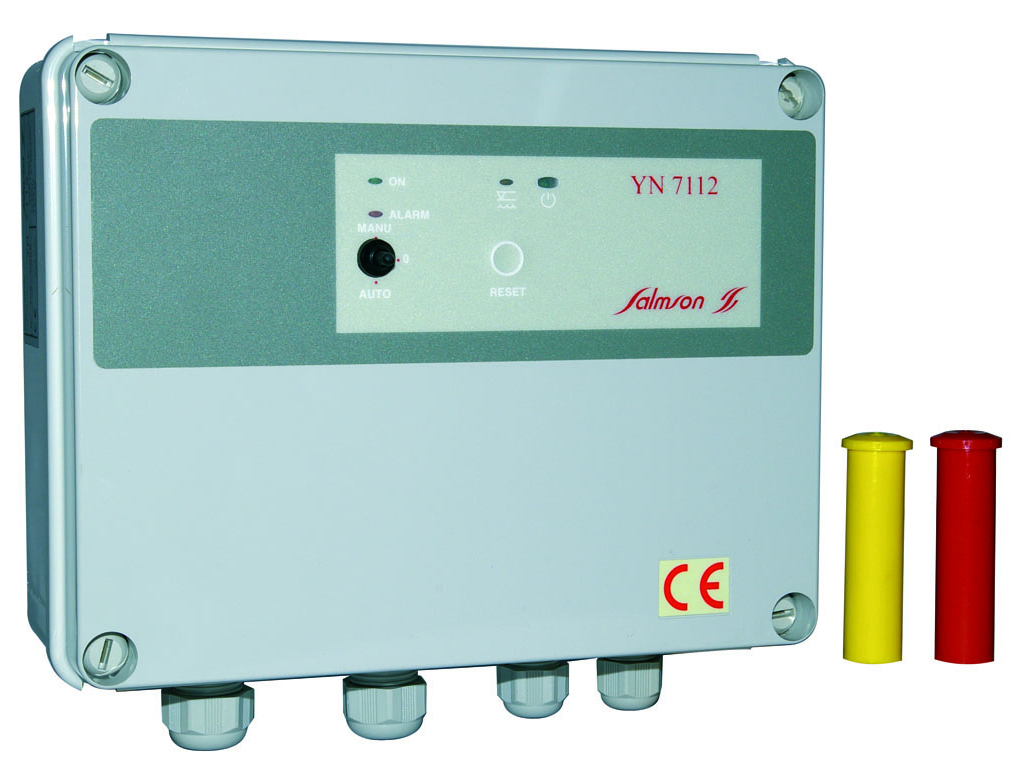

Présentation
• Coffret électrique de commande pour pompes de forage, de relevage et de surpression
Applications
Commande et protection de tous types de pompes :
• En forage : Commande par électrode de niveau ou flussostat, avec et sans temporisation.
• En surpression : Commande par pressostat, flussostat, contacteur manométrique, avec temporisation.
• En relevage : Permutation de l’ordre des voyants :
- Commande par flotteurs
- Commande de niveau avec 1 flotteur plus un flotteur de sécurité
• Autres circulations, protection des groupes…
Avantages
• Multi-utilisations en un coffret
• Facile d’installation et d’utilisation
• Composants internes de haute fiabilité
• Sélection de voltage 230 V ou 400 V par simple déplacement d’un fusible de protection
• Protection surintensité moteur par relais thermique
• Transformateur 230 - 400 V/12 V, 50/60 Hz
• Commande d’une pompe par 2 flotteurs (pour une meilleure régulation et stabilité)
Conception
• Enveloppe en PE (Polyéthylène)
• Fermeture du couvercle par vis
• Fixation murale par 4 pattes (fournies)
• Presse-étoupes obturés
• Conforme à la norme EN 60439-1
• Compatibilité électromagnétique : EN 61000-6-3 et EN 61000-6-4
Caractéristiques techniques
• Intensité : YN 7112 1 à 12A, YN 7123 10 à 23A
• Tension d’alim. : monophasé : 230 V / triphasé : 230 - 400 V
• Température : de -10°C à 55°C
• Indice de Protection : IP54
• Fréquence : 50 / 60 Hz
