Présentation

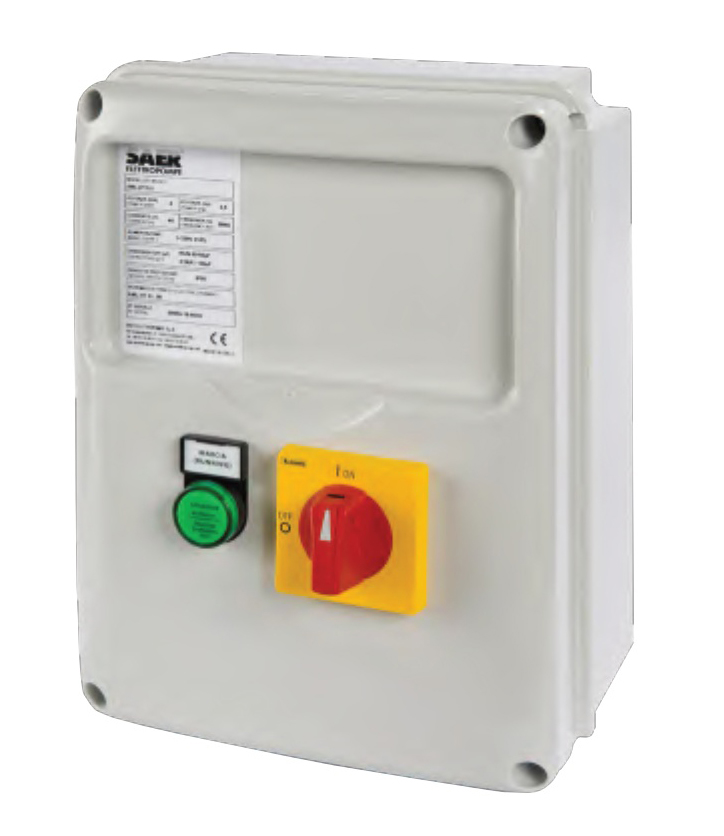

• Le tableau de commande Saer QML est conçu pour la gestion et la protection d'une électropompe monophasée à démarrage direct
• Il intègre un interrupteur thermique pour la protection du moteur contre les surcharges électriques
• Ce modèle comporte un sectionneur général à blocage de porte afin de sécuriser les opérations de maintenance
• Sa conception comprend un condensateur de fonctionnement adapté aux moteurs monophasés jusqu'à 3,3 kW
• Le système dispose d'un témoin lumineux vert indiquant l'état de marche de l électropompe
Applications
• Pilotage d électropompes monophasées pour surpression domestique ou collective
• Commande et protection de pompes pour transfert d'eau claire dans les installations hydrauliques
• Gestion d électropompes monophasées pour arrosage automatique et petites installations d'irrigation
Avantages
• Protection thermique intégrée assurant la sécurité du moteur jusqu'à 25 A
• Sécurité accrue grâce au sectionneur général avec blocage de porte
• Surveillance simple de l'état de marche via une lampe témoin verte en façade
Conception
• Boîtier en matière plastique ABS résistant aux chocs
• Intégration d'un condensateur de fonctionnement de 80 uF avec tension de service de 450 V
• Architecture adaptée à l'alimentation monophasée 220 à 240 V - 50 Hz
Caractéristiques techniques
• Puissance moteur max : 4,5 HP
• Tension d'alimentation : 220-240 V
• Fréquence d'alimentation : 50 Hz
• Nombre de phases : 1
• Capacité du condensateur : 80 uF
• Tension service condensateur : 450 V
• Hauteur du coffret : 320 mm
• Largeur du coffret : 240 mm
• Profondeur du coffret : 190 mm
• Poids du coffret : 3 kg
• Courant nominal max : 25 A
• Puissance moteur max : 3,3 kW
