Présentation

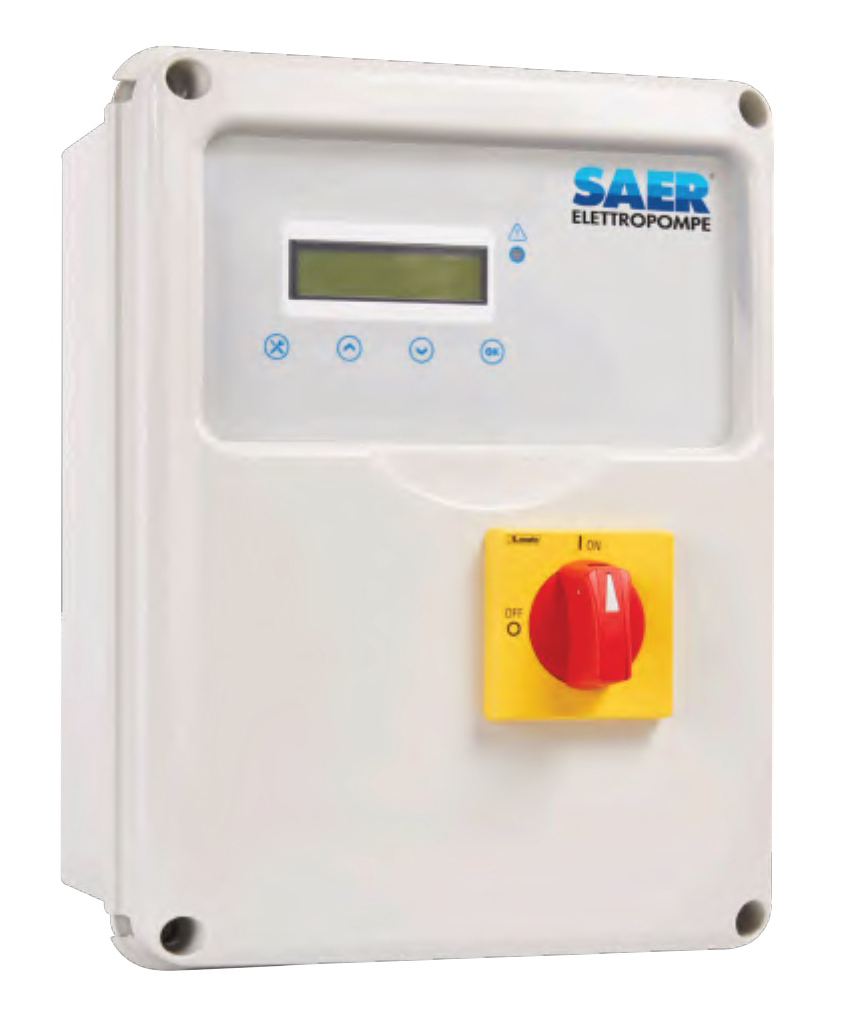

• Le tableau électrique Saer AY-M est conçu pour le pilotage et la protection d'une pompe électrique monophasée avec contrôle du facteur de puissance
• Il assure la protection contre le fonctionnement à sec de la pompe et optimise la sécurité de l'installation
• Équipé d'un afficheur à cristaux liquides, il permet la lecture en temps réel de la tension, du courant, du cosinus phi du moteur et des états d'alarme
• Sa conception en coffret thermoplastique en ABS auto-extinguible avec indice de protection IP55 garantit une utilisation fiable en environnement humide ou poussiéreux
• Le système autorise la programmation complète et les réglages directement en façade sans avoir à ouvrir le tableau électrique
Applications
• Commande et protection d'une pompe électrique monophasée pour surpression domestique ou collective
• Gestion de pompes monophasées pour alimentation en eau de puits ou de forages avec protection contre la marche à sec
• Pilotage d électropompes monophasées dans des installations de relevage, d'irrigation ou de transfert d'eau
Avantages
• Protection complète du moteur grâce au contrôle électronique de la surcharge, de la surtension et de la sous-tension
• Réduction des coûts de maintenance grâce au redémarrage automatique après marche à sec avec temps de pause programmables
• Installation simplifiée avec bornier interne pour le raccordement des pressostats, flotteurs et autres commandes externes
• Utilisation intuitive grâce à l'écran à cristaux liquides, aux voyants lumineux et aux touches de programmation en façade
Conception
• Coffret en ABS auto-extinguible avec indice de protection IP55 pour une installation murale en local technique
• Carte électronique à microprocesseur assurant le contrôle du cosinus phi et la gestion des fonctions de protection
• Contrôle du moteur sur deux phases avec détection des surintensités et des anomalies de tension
• Bornier interne dédié au raccordement des capteurs de niveau, pressostats, flotteurs et commandes externes
• Intégration d'un condensateur de marche et de fusibles de protection pour les auxiliaires et le moteur
Caractéristiques techniques
• Alimentation électrique : 1-230 V ±10 % 50-60 Hz
• Plage de courant de contrôle : 2-16 A
• Puissance moteur max version AY-M 0,5 : 0,37 kW
• Puissance moteur max version AY-M 0,75 : 0,50 kW
• Puissance moteur max version AY-M 1 : 0,75 kW
• Puissance moteur max version AY-M 1,5 : 1,10 kW
• Puissance moteur max version AY-M 2 : 1,50 kW
• Puissance moteur max version AY-M 3 : 2,20 kW
• Capacité condensateur version AY-M 0,5 : 16 uF à 450 V
• Capacité condensateur version AY-M 0,75 : 20 uF à 450 V
• Capacité condensateur version AY-M 1 : 30 uF à 450 V
• Capacité condensateur version AY-M 1,5 : 40 uF à 450 V
• Capacité condensateur version AY-M 2 : 50 uF à 450 V
• Capacité condensateur version AY-M 3 : 70 uF à 450 V
• Dimensions du coffret : hauteur 320 mm, largeur 240 mm, profondeur 190 mm
• Poids par coffret : 2 kg
• Température ambiante de fonctionnement : -5 à +40 °C
• Humidité relative admissible : 50 % à 40 °C non condensée
• Sortie d'alarme : contact sec NC-C-NA 5 A à 250 V
