Présentation

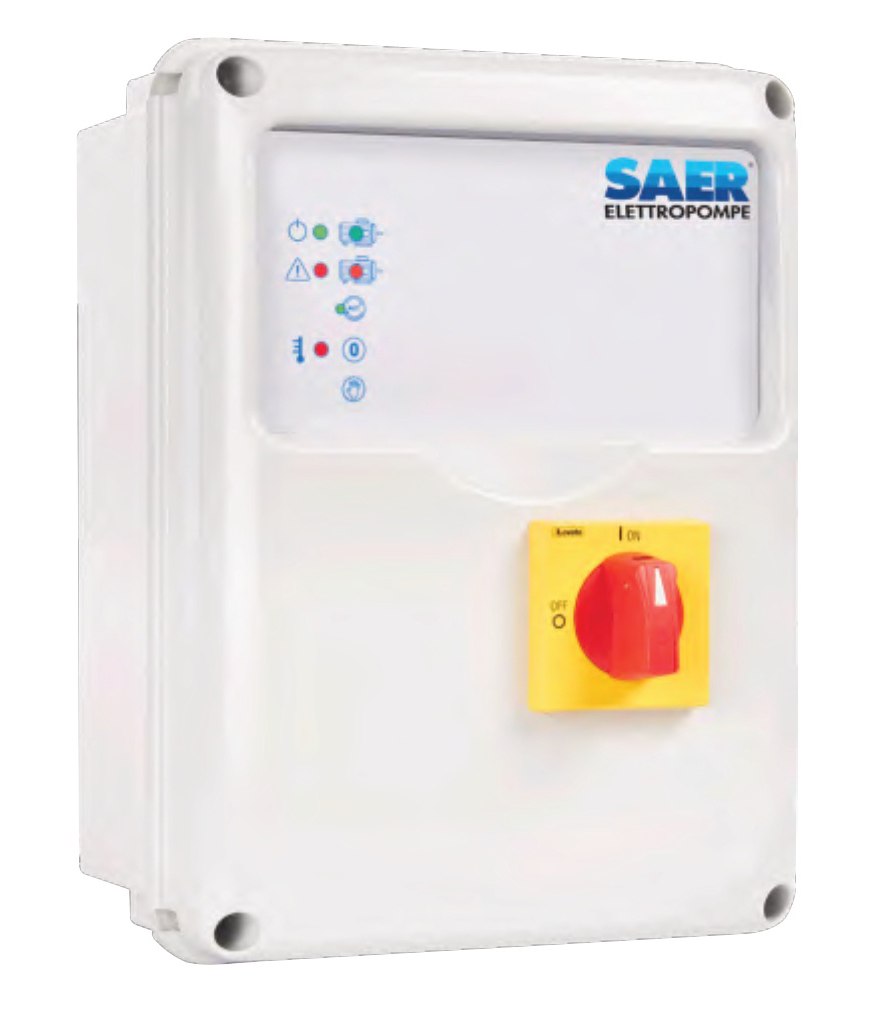

• Le tableau électrique Saer AZ-T est conçu pour le pilotage de pompes électriques triphasées pour drainage et systèmes de pompage
• Il permet de regrouper dans une seule armoire les fonctions pour eaux propres et eaux usées, comme la vidange, le remplissage et le drainage
• Sa conception en boîtier thermoplastique ABS autoextinguible avec indice de protection IP55 assure une utilisation fiable en environnement humide
• Le système intègre des voyants de signalisation, un sélecteur manuel ou automatique, un interrupteur-sectionneur et un relais de niveau pour sondes
• Une borne de raccordement facilite la connexion aux capteurs externes comme les pressostats et les flotteurs de niveau
Applications
• Gestion automatisée du drainage dans les stations de relevage pour eaux usées
• Commande de pompes de remplissage et de vidange dans les réservoirs d'eau propre
• Pressurisation et maintien de pression dans les installations de pompage triphasées
• Surveillance et protection de moteurs de pompes fonctionnant en continu ou par intermittence
• Pilotage centralisé de pompes triphasées dans les installations industrielles ou agricoles
Avantages
• Regroupement des fonctions pour eaux propres et eaux usées dans un seul tableau électrique pour simplifier l'installation
• Sécurité accrue grâce aux protections thermiques, au contrôle de surcharge et de marche à sec avec réglage assisté
• Souplesse d'utilisation avec sélecteur manuel ou automatique et multiples réglages par commutateurs à micro-interrupteurs
• Signalisation claire de l'état de fonctionnement grâce aux voyants de présence réseau et d'alarme de niveau
• Possibilité d'ajouter de nombreux accessoires optionnels comme alarmes acoustiques, horloges et commandes externes
Conception
• Boîtier en ABS autoextinguible avec indice de protection IP55 pour une protection renforcée contre la poussière et les projections d'eau
• Alimentation triphasée avec plage de tension de 310 à 450 Vac à 50 ou 60 Hz pour une compatibilité réseau étendue
• Trois entrées pour sondes de niveau unipolaires câblées en bornes COM, MIN et MAX pour la gestion de niveaux
• Système de commande avec boutons de sélection automatique, arrêt et marche manuelle en mode instable
• Électronique de contrôle intégrant la limitation de courant maximum pour surcharge et la détection de courant minimum pour marche à sec
Caractéristiques techniques
• Alimentation électrique : 3 310-450 Vac 50/60 Hz
• Nombre d'entrées sondes de niveau : 3 unités
• Indice de protection : IP55
• Plage de puissance pompe AZ1-T10 : 0,55-7,5 kW
• Plage de puissance pompe AZ1-T15 : 7,5-11 kW
• Plage de puissance pompe AZ1-T20 : 11-15 kW
• Plage de courant AZ1-T10 : 2-16 A
• Plage de courant AZ1-T15 : 16-25 A
• Plage de courant AZ1-T20 : 16-25 A
• Dimensions boîtier hauteur : 320 mm
• Dimensions boîtier largeur : 240 mm
• Dimensions boîtier profondeur : 190 mm
• Poids unitaire : 2,5 kg
• Température ambiante de fonctionnement : -5 à +40 °C
• Humidité relative de fonctionnement : 50 % à 40 °C
