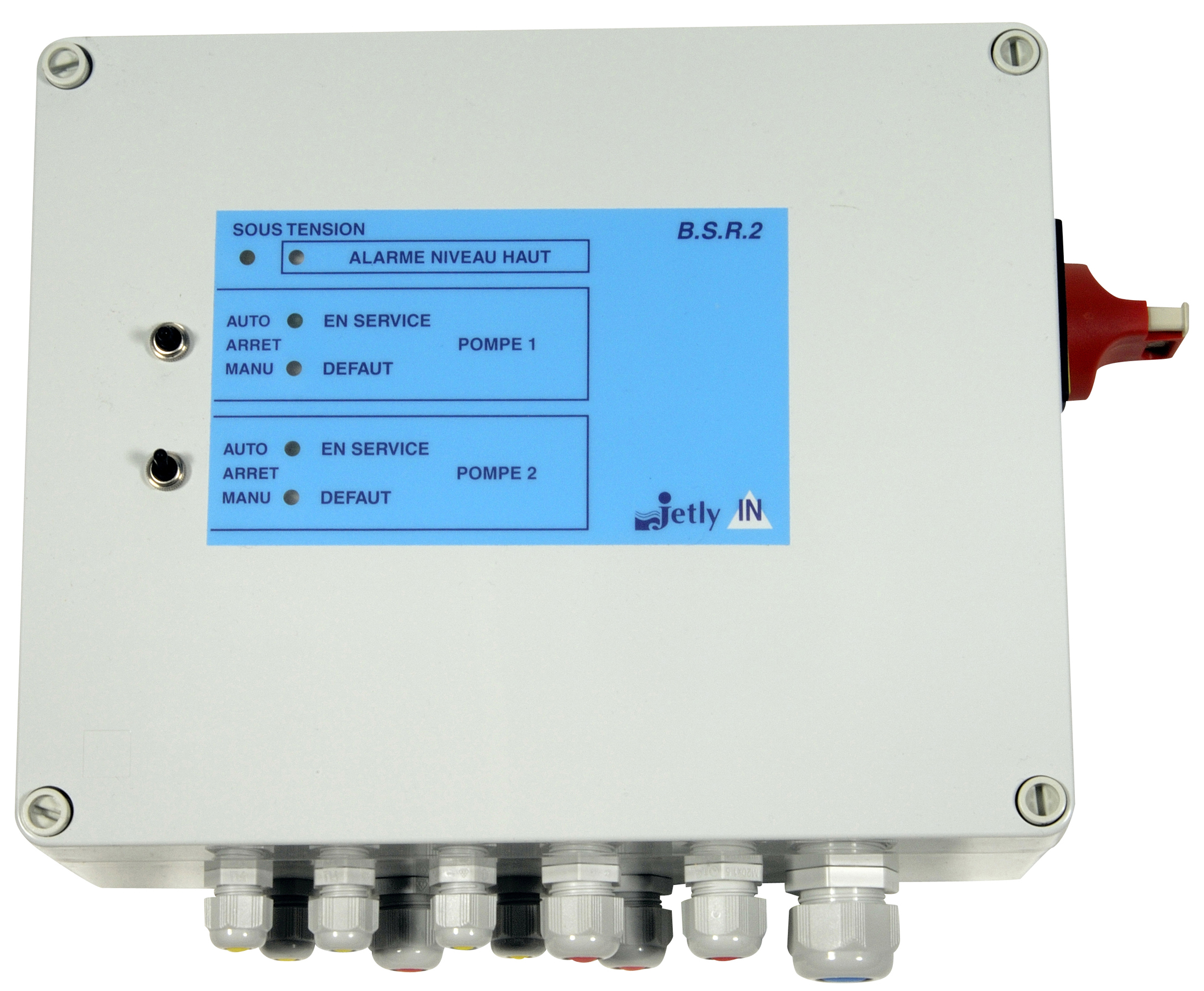

Coffret electrique
Jetly BSR 2

Présentation
• Assurer la commande de 2 pompes de relevage dans le respect des normes en vigueur : NFC 15-100, EN 60204, EN 60439

Conception
• Coffret PVC IP 54
• Presse étoupe standard ISO pour adaptation section câble
• Interrupteur sectionneur général cadenassable en position ouverte
• Transformateur de sécurité 24 V. Protégé par fusibles  primaire et secondaire
• La commande des pompes (flotteurs, ipsothermes, commutateurs, voyants…) est réalisée en basse tension 24 V
• Disjoncteur magnéto-thermique par pompe avec réglage du courant absorbé par la pompe
• Composant puissance électromécanique au standard Européen
• Bornier repéré
• L’automatisme assure les démarrages, la mise en parallèle et l’alternance des pompes en fonction des indications
de niveau fournies par les flotteurs :
- Bas : arrêt du pompage
- Moyen : fonctionnement 1 pompe
- Haut : fonctionnement 2 pompes en parallèle
- Trop haut : alarme

• Alarme visuelle et sonore
• Report contact sec pour :
- Défaut disjonction
- Alarme trop-plein
- Absence secteur
• Notice de raccordement avec schéma

Caractéristiques techniques
• Encombrements (mm) : L 335 x l 110 x H 265
• Poids : 5,8 kg
• Tension : Mono ou Tri
• Intensité max : 12 Amp
