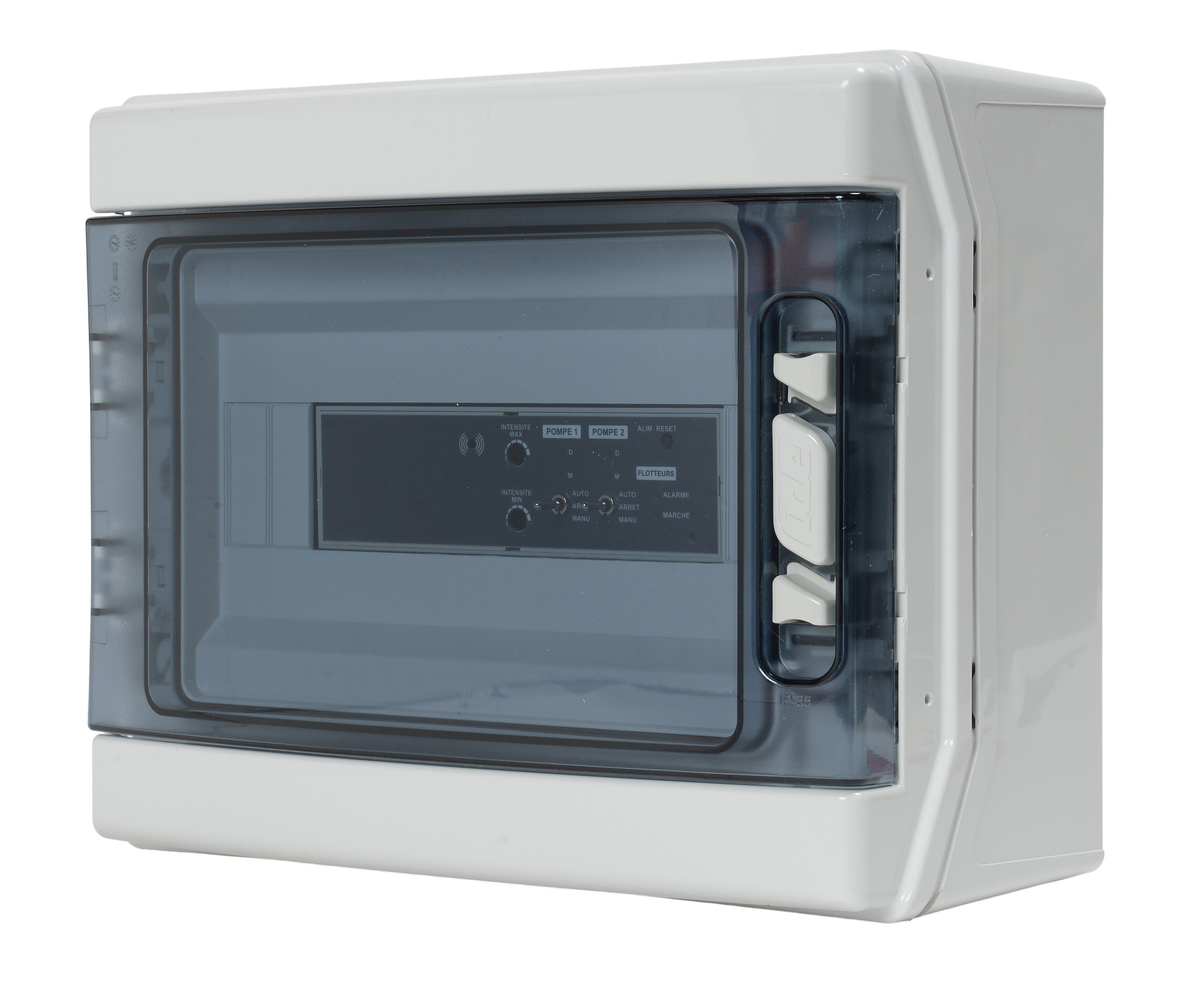

Coffret électrique de relevage pour 2 pompes
Mr Pompes RS 2523

Présentation

• Le coffret électrique de relevage Mr Pompes RS 2523 est conçu pour la commande et la protection de deux pompes monophasées en station de relevage. Équipé d’un boîtier ABS avec indice de protection IP55 et hublot transparent, il assure une exploitation sécurisée en environnement humide. Ce modèle intègre un module de gestion des pompes avec ou sans flotteurs, une alarme visuelle et sonore ainsi qu’un bornier de raccordement complet. Sa conception permet la permutation automatique des pompes et la gestion des situations de niveau très haut ou de défaut de démarrage

Applications

• Commande de deux pompes de relevage monophasées pour eaux claires ou chargées
• Gestion automatique de stations de relevage domestiques ou collectives avec permutation des pompes
• Pilotage de deux pompes sans flotteur par régulateurs de niveau en cuves, fosses ou postes de relevage
• Surveillance et signalisation des défauts de pompes avec report d’alarme à distance
• Sécurisation des installations de relevage par marche en cascade en cas de niveau très haut

Avantages

• Gestion alternée et en cascade des deux pompes pour équilibrer l’usure et sécuriser le relevage
• Surveillance renforcée grâce aux voyants de marche et de défaut, et à l’alarme visuelle et sonore intégrée
• Souplesse d’utilisation avec bouton de marche forcée, arrêt et marche automatique accessible en façade
• Protection fiable des moteurs par réglage surintensité ou par protection magnétothermique selon la version
• Prédisposition au report d’alarme sur contact sec pour intégration dans une supervision ou une armoire distante

Conception

• Coffret en ABS avec indice de protection IP55 et hublot transparent pour contrôle visuel direct
• Module de gestion intégré pour deux pompes avec ou sans flotteurs selon la version RS 2523 ou RS 2524
• Bornier de raccordement complet pour alimentation, pompes, régulateurs de niveau et report d’alarme
• Protection magnétothermique et contacteur dédié à chaque pompe sur le modèle RS 2524
• Transformateur 24 V pour la commande des pompes sur le coffret RS 2524
• Alarme intégrée combinant voyant lumineux et buzzer pour signalisation locale des anomalies
• Permutation automatique des pompes à chaque démarrage et marche en cascade en cas de niveau très haut
• Fonction de secours avec reprise automatique de la deuxième pompe si la première ne démarre pas

Caractéristiques techniques

• Type RS 2523 : commande de deux pompes monophasées avec ou sans flotteurs
• Dimensions RS 2523 : 300 x 147 x 245 mm (largeur x profondeur x hauteur)
• Boîtier RS 2523 : coffret ABS avec indice de protection IP55 et hublot transparent
• Intensité RS 2523 M10 : de 1 à 10 A
• Alarme intégrée : voyant lumineux et buzzer 88 dB pour signalisation locale
• Options disponibles : armoire de trottoir et feu à éclat au xénon
