Présentation

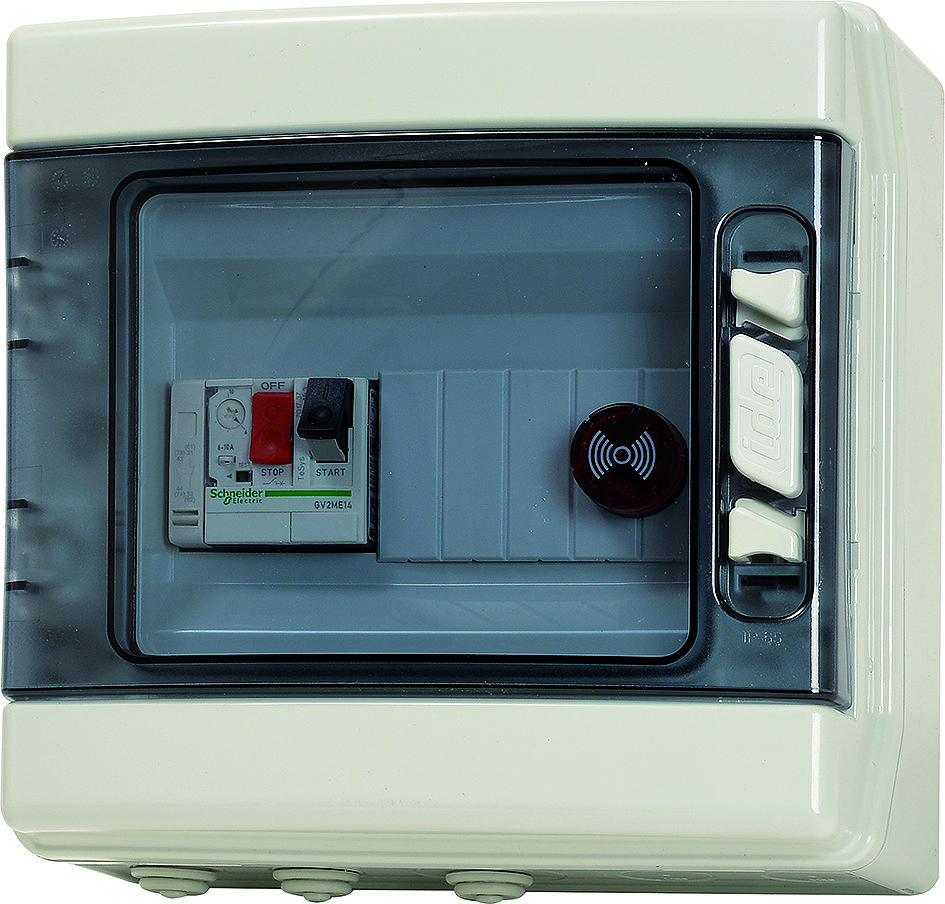

• Le coffret électrique de relevage Mr Pompes MS 200 est conçu pour la commande et la protection d'une pompe de relevage en installation domestique ou collective
• Équipé de protections magnéto-thermiques et d'une alarme visuelle et sonore, il sécurise le fonctionnement du moteur de la pompe en cas de surcharge ou de défaut
• Ce modèle intègre un module de gestion de pompe permettant la commande par un ou deux régulateurs de niveau selon la configuration du poste de relevage
• Sa conception en coffret ABS avec indice de protection IP55 pompe assure une bonne tenue en environnement humide et facilite l'intégration sur site
• Le système offre une interface simple avec voyants de marche, arrêt et défaut ainsi qu'un bouton de marche forcée pour les opérations de maintenance
Applications
• Commande et protection d'une pompe de relevage pour eaux usées ou eaux claires
• Gestion de niveau dans postes de relevage domestiques, collectifs ou tertiaires
• Surveillance de fonctionnement avec alarme visuelle et sonore en local technique
• Pilotage d'une pompe par un ou deux régulateurs de niveau flottants
• Intégration dans armoires ou coffrets de commande pour réseaux d'assainissement
Avantages
• Gestion complète de la pompe avec module dédié et bornier de raccordement clair
• Sécurité renforcée du moteur grâce à la protection magnéto-thermique réglée selon l'intensité nominale
• Signalisation intuitive par voyants lumineux Marche, Arrêt et Défaut pour un diagnostic rapide
• Alarme intégrée visuelle et sonore avec buzzer haute intensité pour prévenir les débordements
• Souplesse d'utilisation avec marche automatique, arrêt et marche forcée accessibles en façade
Conception
• Coffret en matériau ABS avec indice de protection IP55 et hublot transparent
• Disjoncteur magnéto-thermique assurant la protection du moteur de la pompe
• Contacteur de puissance intégré pour la commande directe de la pompe
• Transformateur 24 V pour la commande basse tension des régulateurs de niveau
• Bornier de raccordement prévu pour pompe, régulateurs de niveau et report d'alarme
• Module de gestion de la pompe avec voyants et boutons en face avant
• Alarme intégrée composée d'un voyant lumineux et d'un buzzer 88 dB
• Documentation fournie avec notice d'installation et schéma électrique détaillé
Caractéristiques techniques
• Type MS 200 pour 1 pompe monophasée avec régulateur de niveau intégré à la pompe
• Coffret MS 200 intensité 1,6 à 2,5 A pour version MS 200 M 6
• Coffret MS 200 intensité 2,4 à 4,0 A pour version MS 200 M 8
• Coffret MS 200 intensité 4,0 à 6,3 A pour version MS 200 M 10
• Coffret MS 200 intensité 6,3 à 10 A pour version MS 200 M 14
• Coffret MS 200 intensité 9,0 à 14 A pour version MS 200 M 16
• Plage fixée par protection magnéto-thermique 18 A maximum pour 1 pompe
• Dimensions coffret MS 200 longueur 238 mm largeur 118 mm hauteur 231 mm
• Dimensions coffret MS 230 longueur 210 mm largeur 137 mm hauteur 436 mm
• Commande d'une pompe par 1 ou 2 régulateurs de niveau suivant configuration
• Alarme sonore par buzzer 88 dB commandée par régulateur de niveau ou disjonction moteur
• Report d'alarme disponible sur contact sec pour télésurveillance ou gestion technique centralisée
