Coffret electrique
Jetly ADGP

Demande de devis Devis

Disponible sous 48h

Description du produit
"Coffret electrique Jetly ADGP"

Partager


Présentation

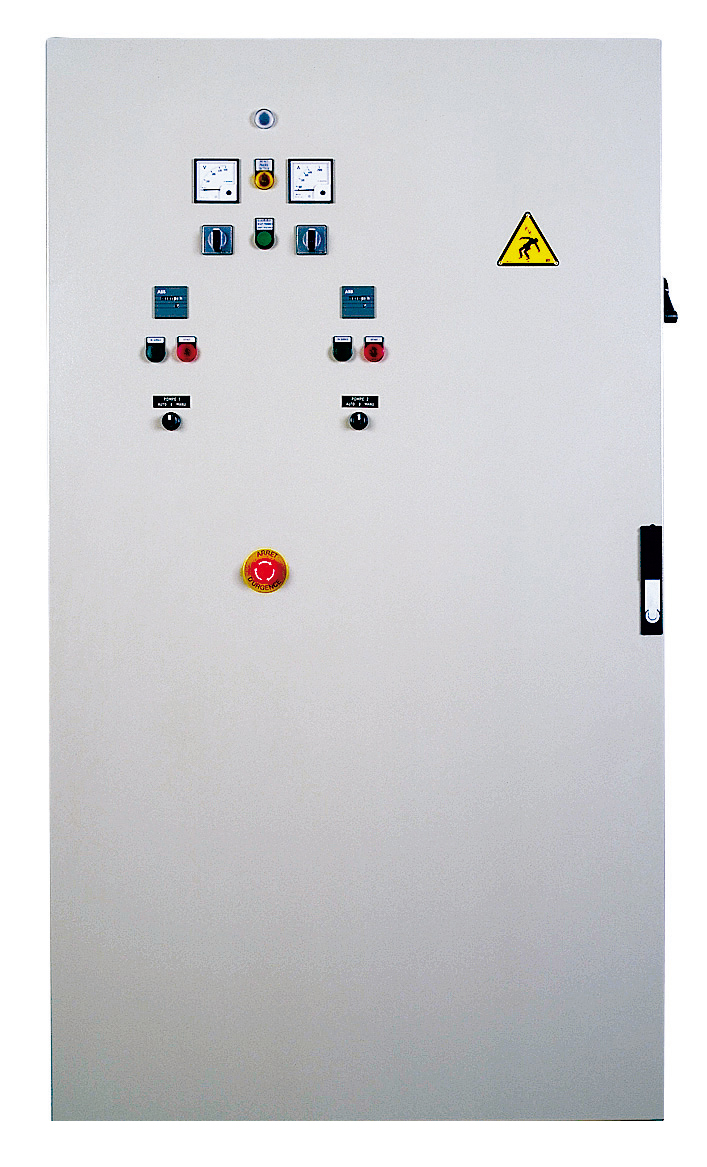

• Les armoires ADGP assurent la commande multi-usages et la protection d’une ou plusieurs pompes monophasées 230 V ou triphasées 400 V pour une très large gamme de puissance : 0,25 kW à 75 kW… et plus
• Les armoires ADGP ont pour fonction de démarrer les moteurs de pompe en mode direct, étoile-triangle, statorique, progressif, en assurant les protections nécessaires et en fournissant les organes de commande et de visualisation indispensables pour une utilisation ef?cace et sûre (sécurité des personnes et des biens)
• Les armoires sont fabriquées dans les règles de l'art et conformes aux directives européennes CE  ainsi qu'aux normes UTE N.P.C. 15.100

Conception
• Protection magnéto-thermique calibrée en fonction de la pompe
• Coffret en tôle d’acier IP559 équipé de serrures et de jeux de pattes (coffret polyester en option)
• Commande 24 Vac permettant l’utilisation relevage ou surpression
• De nombreuses options permettent l’adaptation de votre application
• Le choix du type de démarrage : direct, étoile-triangle, statorique, progressif
• Respect des normes et des règles de l’art
• Fourniture d’un jeu de plans IGE

ELÉMENTS DE BASE D'UNE ARMOIRE 1 POMPE :
Coffret
• Acier relié au conducteur de protection.
• Finition soignée, poudre époxy, teinte RAL 7032.
• Livré avec jeu de pattes de ?xation et fermeture par clé.
• Degré de protection : IP 559 (protégé contre les poussières et les jets d'eau dans toutes les directions,  résistance mécanique contre un choc maxi 10 joules)

En façade
• 1 voyant "sous tension" BLANC
• 1 voyant "en service" VERT
• 1 voyant "défaut" ROUGE
• 1 commutateur "Auto / Arrêt / Manu"
• 1 commande de coupure générale cadenassable en position arrêt
• 1 jeu de presse-étoupe plastique

A l'intérieur
• 1 sectionneur à haut pouvoir de coupure adapté à la consommation de la pompe assurant la mise  hors tension de l'ensemble de l'installation
• 1 démarreur à contacteur (s) : direct / étoile-triangle / statorique ou progressif
• 1 disjoncteur magnéto-thermique ou 1 relais thermique à action différentielle adapté à la protection de la pompe contre les sur-intensités et le manque de phase
• 1 commande en 24 V (tension de sécurité) avec protection fusibles amont et aval du transformateur
• 1 câblage repéré, en couleurs normalisées, de section adaptée, sous goulotte
• 1 bornier repéré
• L’armoire est livrée avec un jeu de plans complets, réalisés en CAO, avec page de garde personnalisée, nomenclature des composants principaux, et bornier de raccordement

Caractéristiques techniques
• Elle est identique à la structure générale de base des armoires
1 pompe sauf :
• Voyants "défaut" : 1 par pompe
• Voyants "marche" : 1 par pompe
• Commutateur "Auto /  Arrêt / Manu" : 1 par pompe
• Tension : Mono et Tri
• Puissance max : 90 kW

Versions disponibles
ADGP 1P. 2.2KW DÉM. DIRECT (4100221) / ADGP 1 POMPE (ADGP-1-POMPE-) / ADGP 2 POMPES (ADGP-2-POMPES-) / ADGP 3 POMPES (ADGP-3-POMPES-) / ADGP 1P. 4KW DÉM. DIRECT (4100401) / ADGP 1P. 5.5KW DÉM. DIRECT (4100551) / ADGP 1P. 5,5KW DÉM. PRO. ATS 01 (4100554) / ADGP 1P. 7.5KW DÉM. DIRECT (4100751) / ADGP 1P. 7.5KW DÉM. ET./TR. (4100752) / ADGP 1P. 7,5KW DÉM. PRO. ATS 01 (4100754) / ADGP 1P. 9.2KW DÉM. DIRECT (4100921) / ADGP 1P. 9.2KW DÉM. ET./TR. (4100922) / ADGP 1P. 9,2KW DÉM. PRO. ATS 01 (4100924) / ADGP 1P. 9.5KW DÉM. DIRECT (4100951) / ADGP 1P. 9.5KW DÉM. ET./TR. (4100952) / ADGP 1P. 9,5KW DÉM. PRO. ATS 01 (4100954) / ADGP 1P. 11KW DÉM. DIRECT (4101101) / ADGP 1P. 11KW DÉM. ET./TR. (4101102) / ADGP 1P. 11KW DÉM. PRO. ATS 01 (4101104) / ADGP 1P. 15KW DÉM. DIRECT (4101501) / ADGP 1P. 15KW DÉM. ET./TR. (4101502) / ADGP 1P. 15KW DÉM. PRO. ATS 01 (4101504) / ADGP 1P. 18.5KW DÉM. DIRECT (4101851) / ADGP 1P. 18.5KW DÉM. ET./TR. (4101852) / ADGP 1P. 18.5KW DÉM. PRO. ATS 01 (4101854) / ADGP 1P. 22KW DÉM. DIRECT (4102201) / ADGP 1P. 22KW DÉM. ET./TR. (4102202) / ADGP 1P. 22KW DÉM. PRO. ATS 01 (4102204) / ADGP 1P. 25KW DÉM. DIRECT (4102501) / ADGP 1P. 25KW DÉM. ET./TR. (4102502) / ADGP 1P. 25KW DÉM. PRO. ATS 01 (4102504) / ADGP 1P. 30KW DÉM. DIRECT (4103001) / ADGP 1P. 30KW DÉM. ET./TR. (4103002) / ADGP 1P. 30KW DÉM. PRO. ATS48 (4103004) / ADGP 1P. 33KW DÉM. DIRECT (4103301) / ADGP 1P. 33KW DÉM. ET./TR. (4103302) / ADGP 1P. 33KW DÉM. PRO. ATS48 (4103304) / ADGP 1P. 37KW DÉM. DIRECT (4103701) / ADGP 1P. 37KW DÉM. ET./TR. (4103702) / ADGP 1P. 37KW DÉM. PRO. ATS48 (4103704) / ADGP 1P. 40KW DÉM. DIRECT (4104001) / ADGP 1P. 40KW DÉM. ET./TR. (4104002) / ADGP 1P. 40KW DÉM. PRO. ATS48 (4104004) / ADGP 1P. 45KW DÉM. DIRECT (4104501) / ADGP 1P. 45KW DÉM. ET./TR. (4104502) / ADGP 1P. 45KW DÉM. PRO. ATS48 (4104504) / ADGP 1P. 55KW DÉM. DIRECT (4105501) / ADGP 1P. 55KW DÉM. ET./TR. (4105502) / ADGP 1P. 55KW DÉM. PRO. ATS48 (4105504) / ADGP 1P. 59KW DÉM. ET./TR. (4105902) / ADGP 1P. 59KW DÉM. PRO. ATS48 (4105904) / ADGP 1P. 75KW DÉM. ET./TR. (4107502) / ADGP 1P. 75KW DÉM. PRO. ATS48 (4107504) / ADGP 1P. 90KW DÉM. ET./TR. (4109002) / ADGP 1P. 90KW DÉM. PRO. ATS48 (4109004) / ADGP 1P. 110KW DÉM. ET./TR. (4111002) / ADGP 2P. 2.2KW DÉM. DIRECT (4200221) / ADGP 2P. 4KW DÉM. DIRECT (4200401) / ADGP 2P. 5.5KW DÉM. DIRECT (4200551) / ADGP 2P. 7.5KW DÉM. DIRECT (4200751) / ADGP 2P. 9.2KW DÉM. DIRECT (4200921) / ADGP 2P. 9.2KW DÉM. ET./TR. (4200922) / ADGP 2P. 9.2KW DÉM. PRO. ATS 01 (4200924) / ADGP 2P. 9.5KW DÉM. DIRECT (4200951) / ADGP 2P. 9.5KW DÉM. ET./TR. (4200952) / ADGP 2P. 9,5KW DÉM. PRO. ATS 01 (4200954) / ADGP 2P. 11KW DÉM. DIRECT (4201101) / ADGP 2P. 11KW DÉM. ET./TR. (4201102) / ADGP 2P. 11KW DÉM. PRO. ATS 01 (4201104) / ADGP 2P. 15KW DÉM. DIRECT (4201501) / ADGP 2P. 15KW DÉM. ET./TR. (4201502) / ADGP 2P. 15KW DÉM. PRO. ATS 01 (4201504) / ADGP 2P. 18KW DÉM. DIRECT (4201801) / ADGP 2P. 18KW DÉM. ET./TR. (4201802) / ADGP 2P. 22KW DÉM. DIRECT (4202201) / ADGP 2P. 22KW DÉM. ET./TR. (4202202) / ADGP 2P. 25KW DÉM. DIRECT (4202501) / ADGP 2P. 25KW DÉM. ET./TR. (4202502) / ADGP 2P. 30KW DÉM. DIRECT (4203001) / ADGP 2P. 30KW DÉM. ET./TR. (4203002) / ADGP 2P. 33KW DÉM. ET./TR. (4203302) / ADGP 2P. 37KW DÉM. ET./TR. (4203702) / ADGP 2P. 40KW DÉM. ET./TR. (4204002) / ADGP 2P. 45KW DÉM. ET./TR. (4204502) / ADGP 2P. 55KW DÉM. ET./TR. (4205502) / ADGP 2P. 59KW DÉM. ET./TR. (4205902) / ADGP 3P. 2.2KW DÉM. DIRECT (4300221) / ADGP 3P. 4KW DÉM. DIRECT (4300401) / ADGP 3P. 5.5KW DÉM. DIRECT (4300551) / ADGP 3P. 7.5KW DÉM. DIRECT (4300751) / ADGP 3P. 9.2KW DÉM. DIRECT (4300921) / ADGP 3P. 9.2KW DÉM. ET./TR. (4300922) / ADGP 3P. 9.5KW DÉM. DIRECT (4300951) / ADGP 3P. 9.5KW DÉM. ET./TR. (4300952) / ADGP 3P. 11KW DÉM. DIRECT (4301101) / ADGP 3P. 11KW DÉM. ET./TR. (4301102) / ADGP 3P. 15KW DÉM. DIRECT (4301501) / ADGP 3P. 15KW DÉM. ET./TR. (4301502) / ADGP 3P. 18KW DÉM. DIRECT (4301801) / ADGP 3P. 18KW DÉM. ET./TR. (4301802) / ADGP 3P. 22KW DÉM. DIRECT (4302201) / ADGP 3P. 22KW DÉM. ET./TR. (4302202) / ADGP 3P. 25KW DÉM. ET./TR. (4302502) / ADGP 3P. 30KW DÉM. ET./TR. (4303002) / ADGP 3P. 33KW DÉM. ET./TR. (4303302) / ADGP 3P. 37KW DÉM. ET./TR. (4303702)
