Coffret electrique

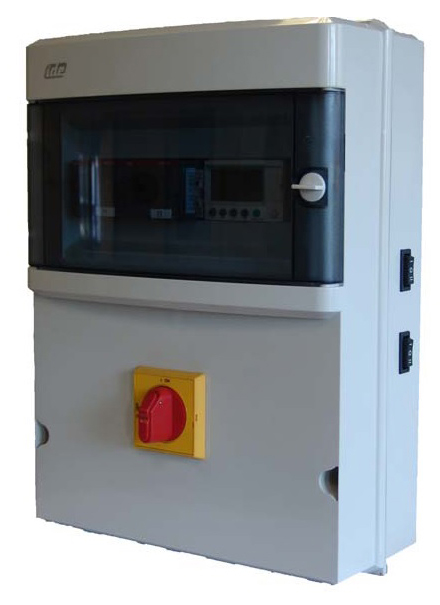

Flygt (Xylem) CPEM 2

Description du produit


Applications
• Les coffrets CPEM 2 assurent la régulation et la protection d’une station équipée de 2 pompes de relevage avec ou sans thermosondes (Ex : MICRO 10)
• Puissance maximale :
- Mono 230 V : jusqu’à 2 kW - 9 A Maxi
- Tri 400 V : jusqu’à 4,7 kW - 9 A Maxi

Conception
• 1 Coffret en polycarbonate avec fenêtre peint couleur gris RAL 7035
• Degré de protection : IP55
• Dimensions : 400 x 256 x 140 mm
• Fermeture par 4 vis

Equipement
• 2 disjoncteurs de protection contre les courts-circuits et surcharges
• 2 Contacteurs pour utilisation spécifique avec moteur de pompe de relevage
• 2 condensateurs en version monophasée
• 1 transformateur 230/400 V - 24 V protégé par fusibles primaire et secondaire.
• 1 bornier de raccordement
• 1 alimentation 24V • 10 W pour verrine éventuelle extérieure (défaut général)
• 1 automate avec écran afficheur

Sur le coté
• 2 commutateurs « AUTO • ARRET • MANU »

Sous la fenêtre
• LED de défaut général (défauts pompes et niveau haut si installé)
• Affichage de l‘automate
• Commande des disjoncteurs

L’automate assure les fonctions suivantes
• La régulation par 2 flotteurs type NF5 (1 par pompe)
• La détection du Niveau Haut par un flotteur NF5
• La mémorisation du défaut échauffement stator (thermosondes)
• La permutation des pompes à chaque arrêt
• La mise en cascade évitant le démarrage simultané des 2 pompes
• Le secours automatique d’une pompe sur l’autre
• Le comptage (temps de fonctionnement et nombre de démarrage par pompe)
• La synthèse des défauts par un contact Tout Ou Rien en attente sur bornes

Versions disponibles
CPEM II triphasé 400v de 1,6 à 2,4 A / CPEM II triphasé 400v de 2,4 à 4 A / CPEM II triphasé 400v de 4 à 6,3 A / CPEM II monophasé 230v de 4 à 6,3 A / CPEM II monophasé 230v de 6,3 à 9 A
