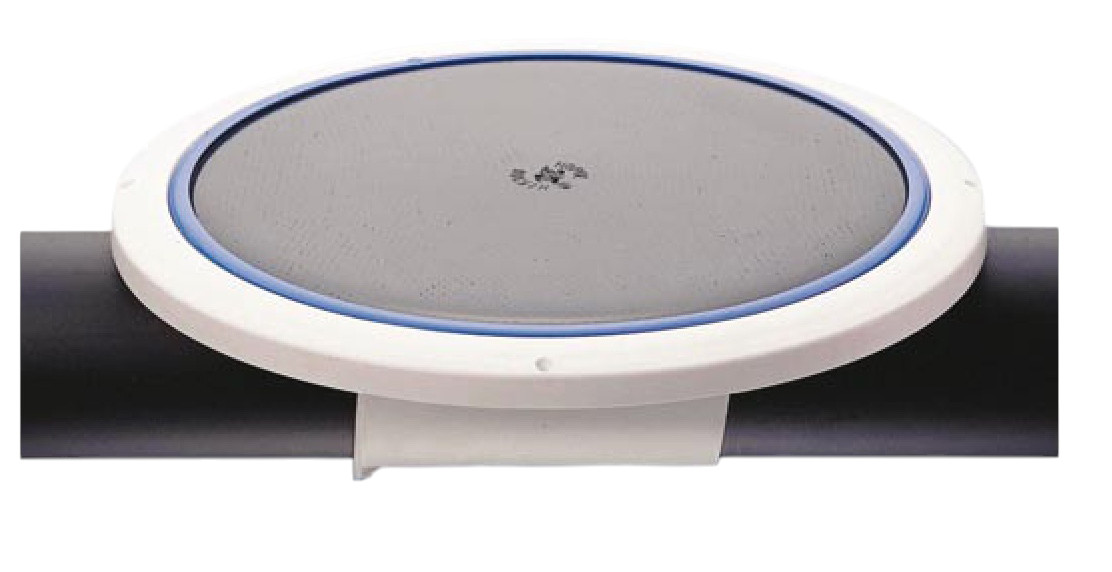

Diffuseur à membrane fines bulles pour aération
Sulzer (Abs) PIK 300

Présentation

• Le diffuseur à membrane Sulzer Abs PIK 300 est conçu pour l'aération fines bulles des bassins de traitement des eaux usées
• Équipé d'une membrane en EPDM auto-nettoyante perforée, il produit assure une diffusion d'air homogène et efficace sur toute la surface active
• Sa conception avec clapet anti-retour à bille en acier inoxydable évite toute intrusion d'eau dans les canalisations d'air
• Le système d'accouplement spécifique permet une installation, une maintenance et une évolution de l'installation sans collage, sans solvant ni soudure

Applications

• Aération fines bulles dans les bassins de stations d'épuration urbaines
• Traitement biologique des eaux usées industrielles avec procédés continus
• Systèmes d'aération séquencée de type SBR
• Modernisation ou extension de lignes d'aération existantes
• Aération de bassins nécessitant une forte efficacité de transfert d'oxygène

Avantages

• Fournit une aération fines bulles à haut rendement de transfert d'oxygène
• Réduit la consommation d'énergie grâce à une diffusion optimisée de l'air
• Facilite les opérations de maintenance grâce à la bague coulissante et au système de fixation à clipser
• Offre une grande flexibilité d'installation avec compatibilité avec plusieurs matériaux et diamètres de tuyaux
• Limite les risques de colmatage grâce à la membrane auto-nettoyante et au clapet anti-retour intégré

Conception

• Membrane en EPDM auto-nettoyante perforée pour la génération de fines bulles
• Virolle supérieure à clipser maintenant la membrane sur le corps du diffuseur
• Bague coulissante en matériau anti-friction permettant la dilatation et la contraction de la membrane
• Clapet anti-retour avec bille en acier inoxydable plaquée contre un joint torique
• Pièce d'accouplement ABS Nopon fixée sur la canalisation sans colle, sans solvant et sans soudure
• Compatibilité avec tuyaux en PVC, polypropylène et acier inoxydable selon la version
• Corps du diffuseur, pièce d'accouplement, virolle et clapet réalisés en polypropylène résistant à la corrosion

Caractéristiques techniques

• Gamme de débit d'air : 1,5-8,0 m3/h par diffuseur à 20°C et 1013 mbar
• Débit d'air de pointe pour nettoyage : 10 m3/h pendant 15 minutes max
• Hauteur du diffuseur : 250 mm
• Température de l'air max : 100°C
• Profondeur de bassin minimum et maximum recommandée : 3-8 m
• Diamètre du diffuseur : 336 mm
• Surface active de la membrane : 0,060 m2
• Taille des bulles : 1-3 mm
• Poids du diffuseur : 0,795 kg
• Distance minimum entre diffuseurs : 1,25 m
• Distance maximum entre diffuseurs : 0,4 m
• Matériau du corps du diffuseur : polypropylène
• Matériau de la membrane : EPDM ou silicone selon versions
• Matériau de la bille de clapet : acier inoxydable
