Présentation

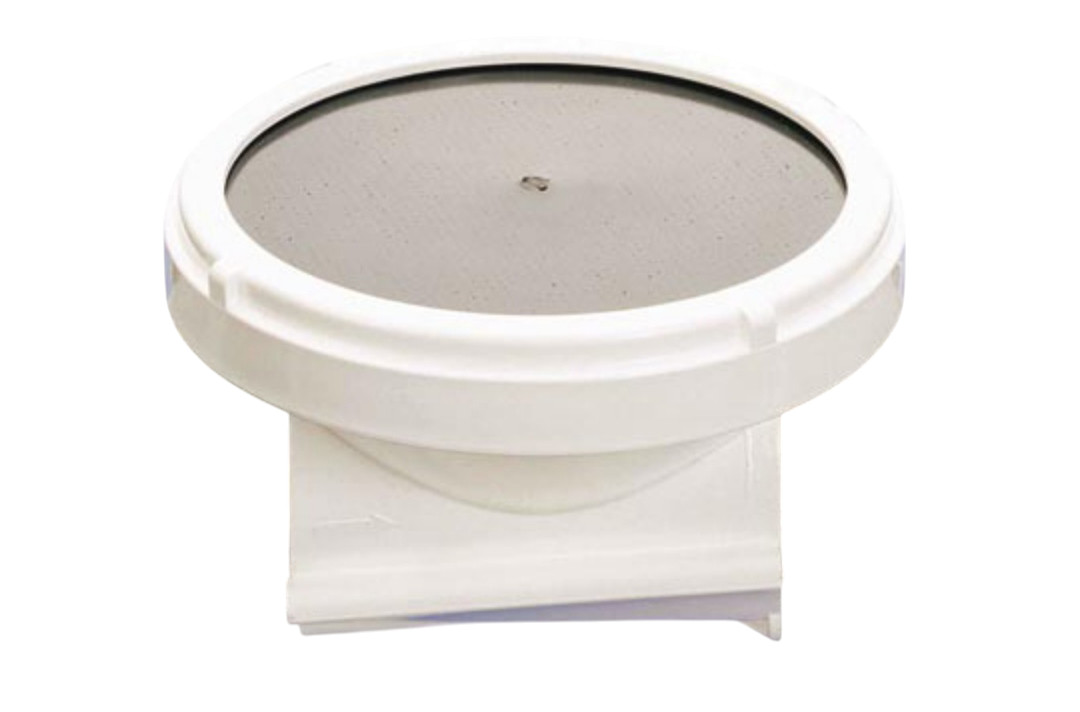

• Le diffuseur à membrane Sulzer Abs KKI 215 est conçu pour l'aération fines bulles des bassins de traitement des eaux usées urbaines et industrielles. Équipé d'une membrane en EPDM auto-nettoyante, il produit assure une diffusion homogène de l'air sur toute la surface active. Sa conception permet un fonctionnement fiable aussi bien en aération continue qu'en aération séquencée, y compris pour les procédés biologiques intensifs. Le système intègre un clapet anti-retour et une pièce d'accouplement spécifique qui facilitent l'installation et la maintenance
• Ce modèle de diffuseur s'adapte à différents matériaux et diamètres de tuyaux, ce qui permet de l'intégrer aisément dans des réseaux d'air neufs ou existants. La possibilité d'équiper ultérieurement le corps de diffuseur avec un modèle retrofit PRF 300 mm offre une réserve de capacité d'oxygénation pour les évolutions futures du process. Sa plage de fonctionnement couvre une large gamme de débits d'air tout en maintenant un rendement de transfert d'oxygène élevé. La température de l'air admissible jusqu'à 80°C autorise une utilisation dans des conditions de service exigeantes
Applications
• Aération fines bulles des bassins biologiques dans les stations d'épuration urbaines
• Traitement des eaux usées industrielles avec procédés biologiques de dégradation de la pollution
• Systèmes d'aération continue ou séquencée de type SBR
• Modernisation ou extension de réseaux d'aération existants par ajout de diffuseurs supplémentaires
• Applications nécessitant une aération efficace avec optimisation de la consommation d'énergie
Avantages
• Permet une aération fines bulles à haut rendement de transfert d'oxygène
• Offre une installation flexible grâce à des pièces d'accouplement adaptées à plusieurs types de tuyaux
• Réduit les besoins de maintenance grâce à une membrane en EPDM auto-nettoyante
• Facilite les modifications de process avec la possibilité de repositionner, ajouter ou retirer des diffuseurs
• Tolère des températures d'air élevées jusqu'à 80°C pour une grande robustesse en exploitation
Conception
• Membrane en EPDM perforée à fines fentes pour une diffusion homogène de l'air
• Clapet anti-retour élastique intégré pour empêcher le retour d'eau dans la canalisation
• Corps de diffuseur étudié pour répartir uniformément l'air comprimé sous la membrane
• Pièce d'accouplement spécifique ABS Nopon permettant le montage sans colle, sans solvant et sans soudure
• Virolle supérieure à visser assurant le maintien mécanique de la membrane sur la plaque support
• Versions avec accouplement par manchon ou avec filetage cylindrique, conique ou BSF pour différentes configurations de raccordement
Caractéristiques techniques
• Type de diffuseur : diffuseur à membrane fines bulles
• Diamètre du diffuseur : 215 mm
• Surface active de membrane : 0,025 m2
• Gamme de débit d'air : 0,5-4,0 m3/h par diffuseur
• Taille des bulles : 1-3 mm
• Hauteur du diffuseur : 250 mm
• Température de l'air max : +80°C
• Profondeur de bassin minimum : 3 m
• Profondeur de bassin maximum : 8 m (plage optimale)
• Poids du diffuseur : 0,770 kg
• Distance minimale entre diffuseurs : 1,0 m
• Distance maximale entre diffuseurs : 0,35 m
• Matériau de la membrane : EPDM
• Versions de raccordement disponibles : manchon sur tuyau PVC ou acier inoxydable et filetage cylindrique, conique ou BSF 1/2
• Possibilité de montage d'un diffuseur retrofit PRF 300 mm sur un corps HSA 215 existant
