Présentation

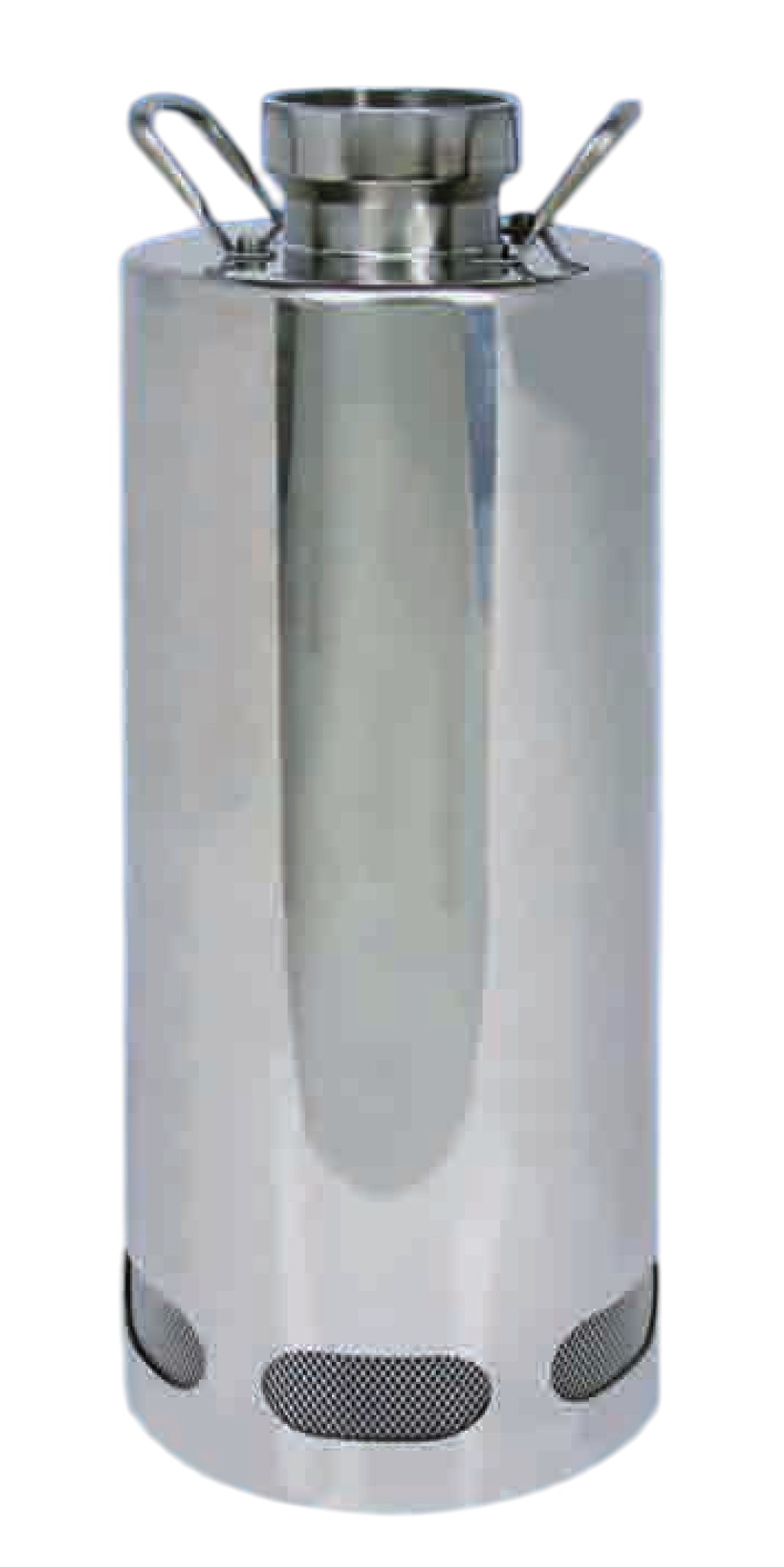

• La pompe submersible multicellulaire verticale Arven WORKER est conçue pour le pompage d'eau propre à partir de puits de 8 à 10 pouces
• Elle est destinée aux usages agricoles et industriels nécessitant un fonctionnement continu avec une hauteur manométrique importante
• Équipée d'un moteur à bain d'huile, elle assure le refroidissement et la lubrification optimisés des paliers pour une grande fiabilité
• Sa conception multicellulaire permet de maintenir un débit constant avec des variations limitées de pression dans une large plage de fonctionnement
• Le système est prévu pour une installation immergée jusqu'à 20 m de profondeur dans des puits, bassins ou réservoirs
Applications
• Irrigation agricole à partir de puits de 8 à 10 pouces peu profonds de 10 à 20 m
• Pompage d'eau de premières cuves de récupération, de réservoirs et de bassins
• Alimentation et vidange d'eau de refroidissement dans les installations industrielles
• Pressurisation de réseaux d'eau avec pompe immergée dans un réservoir ou un puits
• Alimentation de fontaines décoratives et de jeux d'eau en continu
Avantages
• Fonctionnement submersible vertical adapté aux puits de diamètre standard de 8 et 10 pouces
• Hauteur manométrique de service élevée comprise entre 42 m et 91 m selon les versions
• Débit d'exploitation important compris entre 27 m3/h et 30 m3/h pour les usages intensifs
• Moteur à bain d'huile biodégradable assurant un bon refroidissement et une lubrification efficace des roulements
• Double garniture mécanique séparant le côté moteur et le côté hydraulique pour une grande sécurité de fonctionnement
Conception
• Moteur immergé à bain d'huile biodégradable et diélectrique pour le refroidissement et la lubrification des paliers
• Double garniture mécanique avec côté moteur à bain d'huile et côté pompe à bain d'eau
• Indice de protection IP 68 pour un fonctionnement continu en immersion totale
• Classe d'isolation F pour une tenue thermique renforcée du moteur électrique
• Profondeur d'immersion maximale de 20 m pour l'ensemble de la pompe et du moteur
• Température maximale du liquide pompé de 50°C pour l'eau propre
• Versions triphasées disponibles en 220-277 V ou 380-480 V à 50 Hz et 60 Hz avec protection contre les surcharges à la charge de l'utilisateur
• Câble d'alimentation standard de 10 m de type H07RN-F sans prise pour les versions triphasées
• Corps extérieur, grille d'aspiration et carcasse moteur en acier inox AISI 304 DIN 1.4301
• Arbre côté pompe en acier inox AISI 316 DIN 1.4401 pour une meilleure résistance à la corrosion
• Garniture mécanique côté pompe en carbure de silicium et alumine et côté moteur en carbone et alumine
• Joints toriques et joints de corps en NBR pour l'étanchéité
• Couvercle et flasques en fonte G20 pour la robustesse structurelle
• Piattello de base en acier pour la stabilité de l'ensemble immergé
Caractéristiques techniques
• Plage de hauteur manométrique : 42 m à 91 m selon les modèles
• Plage de débit : 27 m3/h à 30 m3/h
• Puissance nominale moteur : 2,2 kW à 7,5 kW
• Puissance maximum absorbée : 3,0 kW à 10,1 kW suivant le modèle
• Alimentation électrique triphasée : 3 x 380-400 V à 50 Hz
• Puissance hydraulique équivalente : 3 HP à 10 HP selon la version
• Intensité maximum : de 6,0 A à 15,6 A suivant la puissance installée
• Vitesse de rotation de référence : 2800 tr/min à 50 Hz et 3450 tr/min à 60 Hz
• Profondeur d'immersion maximale autorisée : 20 m
• Indice de protection électrique : IP 68
• Classe d'isolation du moteur : F
• Température maximale du liquide pompé : 50°C
• Diamètre de sortie hydraulique : 3 pouces
• Longueur standard du câble d'alimentation : 10 m
• Version électrique : uniquement triphasée avec protection contre les surcharges à prévoir par l'utilisateur
