Présentation

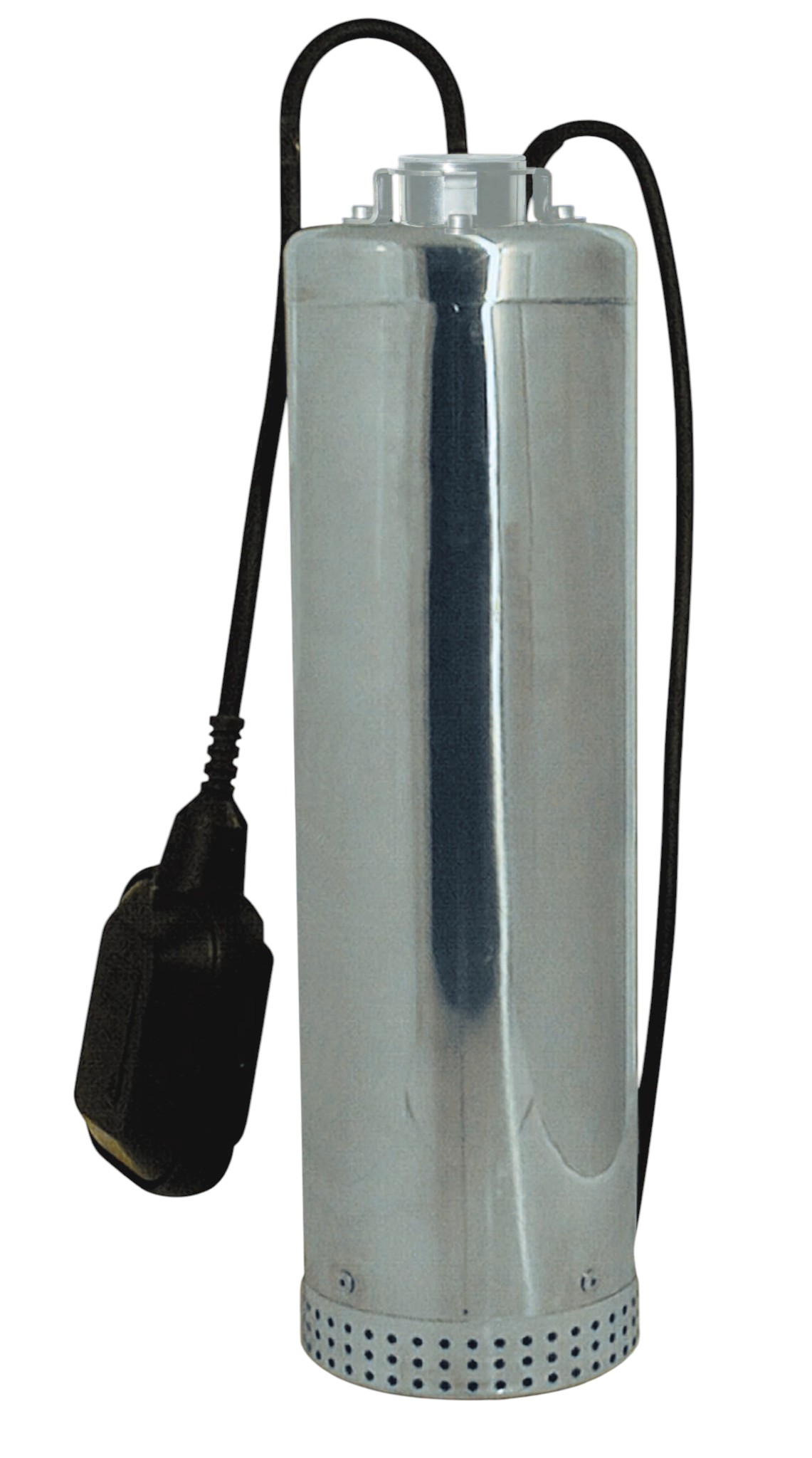

• La pompe submersible Arven REX est conçue pour le pompage d'eau claire dans des puits de 6 pouces en usage domestique, agricole et industriel
• Elle offre une hauteur manométrique comprise entre 42 m et 88 m pour des débits de 4,8 m3/h à 7,2 m3/h
• Équipée d'un moteur immergé à bain d'huile biodégradable, elle assure un refroidissement efficace et une lubrification optimale des roulements
• Sa conception multicellulaire verticale garantit des performances hydrauliques élevées avec une excellente stabilité de fonctionnement
• Le système est adapté aux installations de pressurisation, d'alimentation en eau et d'irrigation à partir de réservoirs, bassins et cours d'eau
Applications
• Installations de surpression et de pressurisation pour bâtiments civils et industriels
• Alimentation en eau à partir de réservoirs de première collecte, puits de 6 pouces, puits romains, bassins et cours d'eau
• Irrigation par arrosage et arrosage automatique de jardins, espaces verts et cultures
• Transfert d'eau claire pour installations de distribution et de stockage d'eau
• Alimentation en eau pour installations de traitement et d'utilisation industrielle légère
Avantages
• Hauteur manométrique élevée couvrant des besoins de 42 m à 88 m selon la version
• Plage de débit optimisée de 4,8 m3/h à 7,2 m3/h pour les applications d'alimentation et d'irrigation
• Protection du moteur par bain d'huile biodégradable assurant refroidissement et longévité des composants internes
• Double garniture mécanique séparant le côté moteur à bain d'huile et le côté pompe à bain d'eau pour une meilleure sécurité d'étanchéité
• Montage vertical compact adapté aux puits de 6 pouces et aux installations avec espace réduit
Conception
• Moteur immergé à bain d'huile diélectrique pour le refroidissement et la lubrification des roulements
• Double garniture mécanique avec côté moteur en bain d'huile et côté pompe en bain d'eau
• Immersion maximale autorisée de 20 m pour l'installation dans les puits et réservoirs
• Indice de protection IP 68 et classe d'isolation F pour le moteur électrique
• Température maximale du liquide pompé de 50°C pour le pompage d'eau claire non agressive
• Versions monophasées 220-277 V 50 Hz et 60 Hz avec protection thermique incorporée et condensateur permanent
• Versions triphasées 220-277 V ou 380-480 V 50 Hz et 60 Hz avec protection contre les surcharges à la charge de l'utilisateur
• Câble d'alimentation standard H07RN-F de 20 m en versions monophasée et triphasée
• Corps de pompe, carcasse moteur et base d'aspiration en acier inox AISI 304 DIN 1.4301
• Arbre côté pompe en acier inox AISI 303 DIN 1.4305 pour une bonne résistance à la corrosion
• Diffuseurs et disques en technopolymère haute résistance pour les étages hydrauliques
• Joints toriques en NBR pour l'étanchéité interne des assemblages
• Couvercle et flasques en matériau technique IXEF pour la rigidité et la stabilité structurelle
Caractéristiques techniques
• Hauteur manométrique : 42 m à 88 m selon la version
• Débit : 4,8 m3/h à 7,2 m3/h selon la version
• Puissance nominale : 0,6 kW à 1,5 kW
• Plage de puissance : 0,8 HP à 2 HP
• Immersion maximale : 20 m
• Indice de protection moteur : IP 68
• Classe d'isolation moteur : F
• Température maximale du liquide pompé : 50°C
• Nombre d'étages hydrauliques : 4 à 8 selon la version
• Alimentation monophasée : 220-277 V 50 Hz ou 220-277 V 60 Hz
• Alimentation triphasée : 220-277 V ou 380-480 V 50 Hz et 60 Hz
• Câble d'alimentation standard : 20 m type H07RN-F
• Diamètre hydraulique de sortie : 1 1/4 pouces
• Vitesse de rotation de référence : 2800 tours par minute à 50 Hz et 3450 tours par minute à 60 Hz
• Matériaux principaux en contact avec le liquide : acier inox AISI 304, acier inox AISI 303 et technopolymère
