Présentation

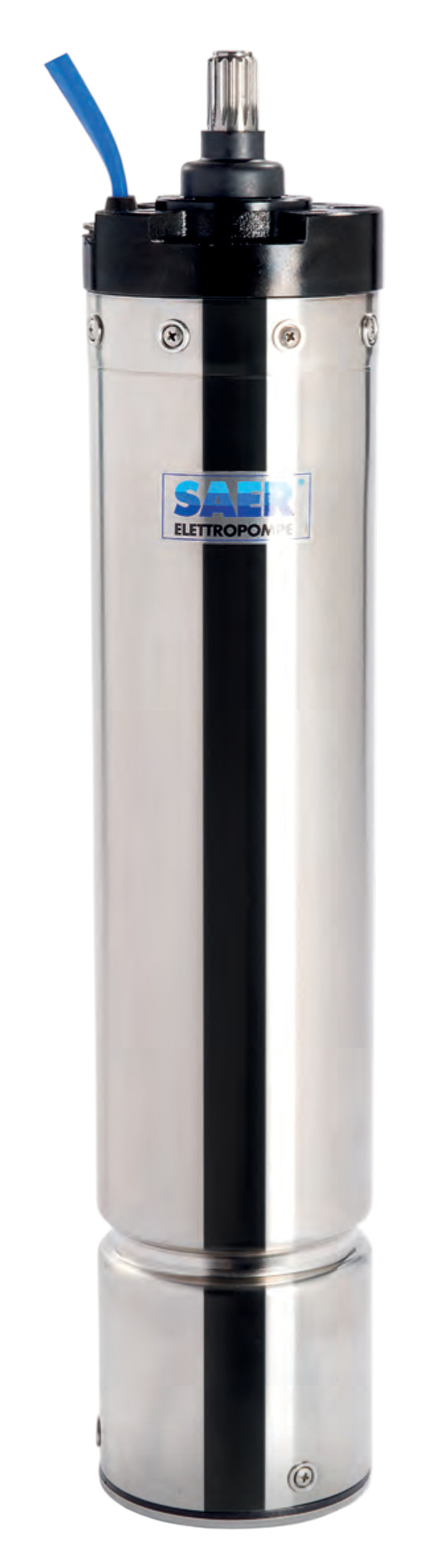

• Le moteur immergé Saer CL140 est conçu pour l'entraînement de pompes submersibles dans des puits de 6 pouces ou plus
• Il fonctionne à bain d'huile avec une huile atoxique certifiée pour l'eau potable afin de garantir une utilisation en toute sécurité
• Sa conception triphasée offre une plage de puissance de 4 kW à 22 kW pour s'adapter à de nombreuses installations de pompage
• Le système de butée à roulements à billes radiaux assure une forte capacité de charge axiale et radiale
• Le moteur Saer CL140 est adapté à un montage vertical ou horizontal et peut être commandé par variateur de fréquence
Applications
• Entraînement de pompes immergées radiales ou semi-axiales dans des puits de 6 pouces ou plus
• Alimentation en eau potable pour installations domestiques, agricoles ou industrielles
• Pompage d'eau claire pour réseaux d'irrigation et surpression dans les bâtiments
Avantages
• Utilisation d'une huile atoxique homologuée pour l'eau potable garantissant la sécurité sanitaire des installations
• Grande plage de puissance de 4 kW à 22 kW permettant de couvrir de nombreux besoins de pompage
• Triple système d'étanchéité sur l'arbre limitant les risques d'infiltration et augmentant la durée de vie du moteur
• Montage possible en position verticale ou horizontale offrant une grande flexibilité d'installation
• Compatibilité avec les variateurs de fréquence pour une régulation précise de la vitesse et de la consommation d'énergie
Conception
• Arbre entièrement réalisé en acier inoxydable AISI 431 pour une excellente résistance mécanique et à la corrosion
• Chemise extérieure en acier inoxydable AISI 304 avec bride en fonte ou en acier au carbone
• Moteur immergé à bain d'huile totalement rebobinable pour faciliter les opérations de maintenance
• Membrane de compensation située au fond du moteur assurant l'équilibre des pressions interne et externe
• Système d'étanchéité composé d'une garniture mécanique bidirectionnelle, d'une garniture radiale et d'une bague anti-sable à étanchéité laminaire
Caractéristiques techniques
• Plage de puissance : 4-22 kW
• Tension standard à 50 Hz : 380-400 V triphasé
• Tension standard à 60 Hz : 440-460 V ou 220-230 V triphasé
• Fréquence de fonctionnement : 50-60 Hz
• Vitesse de rotation à 50 Hz : 2860-2880 tr/min
• Vitesse de rotation à 60 Hz : 3480-3495 tr/min
• Degré de protection : IP68
• Température max de l'eau : 35°C
• Nombre maximal de démarrages par heure : 20
• Profondeur max d'immersion : 200 m
• Charge axiale max admissible jusqu'à 13 kW : 10000 N
• Charge axiale max admissible de 15 kW à 22 kW : 18000 N
• Longueur du moteur CL140-5 : 522,5 mm
• Poids du moteur CL140-5 : 29,8 kg
