Présentation

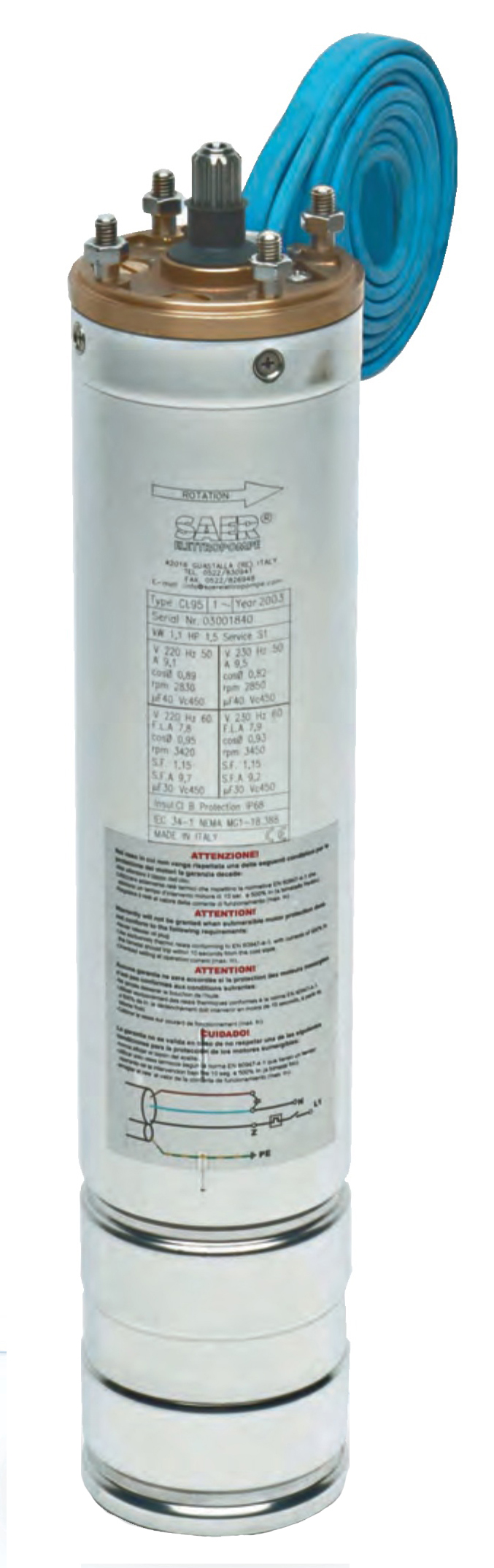

• Le moteur submersible Saer CL95 - CLE95 est conçu pour l'entraînement de pompes immergées radiales ou semi-axiales dans des puits de 4 pouces ou supérieurs
• Il est entièrement rempli d'huile et rebobinable, ce qui facilite les opérations de maintenance et prolonge sa durée de vie
• Sa conception intègre une membrane de compensation qui équilibre les pressions interne et externe ainsi que les variations de volume d'huile liées à la température
• Le système d'étanchéité à triple barrière protège l'arbre contre les infiltrations d'eau et de particules abrasives
• Les moteurs de la série CL95 - CLE95 sont adaptés à l'utilisation avec variateur de fréquence et sont testés à 100 % en usine
Applications
• Entraînement de pompes immergées dans des puits de 4 pouces ou plus pour l'alimentation en eau potable
• Utilisation dans les installations de surpression et de relevage en milieu domestique, agricole ou industriel
• Applications dans les forages profonds jusqu'à 200 m d'immersion pour l'irrigation et l'approvisionnement en eau de process
Avantages
• Fiabilité accrue grâce au moteur submersible à bain d'huile rebobinable et aux essais individuels de chaque moteur
• Sécurité sanitaire assurée par l'utilisation d'huile atoxique approuvée pour le contact avec l'eau destinée à la consommation humaine
• Souplesse d'installation avec possibilité de montage vertical ou horizontal selon la puissance du moteur
• Grande résistance mécanique grâce à l'arbre en acier inoxydable et aux versions entièrement en inox disponibles
• Compatibilité avec les variateurs de fréquence permettant une régulation précise de la vitesse et des économies d'énergie
Conception
• Enveloppe externe en acier inoxydable AISI 304 et arbre en acier inoxydable AISI 431 pour une haute résistance à la corrosion
• Indice de protection IP68 avec isolation de classe F pour un fonctionnement continu en immersion prolongée
• Triple système d'étanchéité comprenant une garniture mécanique bidirectionnelle, une garniture radiale et une bague anti-sable à étanchéité laminaire
• Flange et accouplement réalisés selon la norme NEMA 4 pouces pour une compatibilité avec de nombreuses pompes immergées
• Utilisation de câbles certifiés pour l'eau potable et versions spéciales disponibles avec bride en laiton, bride inox microfonderie ou construction totale en AISI 316
Caractéristiques techniques
• Plage de puissance monophasée : 0,37 à 4 kW
• Plage de puissance triphasée : 0,37 à 7,5 kW
• Tension monophasée standard : 220 à 230 V
• Tension triphasée standard : 380 à 400 V à 50 Hz
• Tension triphasée haute fréquence : 440 à 460 V à 60 Hz
• Vitesse de rotation à 50 Hz : 3000 tr/min
• Vitesse de rotation à 60 Hz : 3450 tr/min
• Température max de l'eau CL95 : 35°C
• Température max de l'eau CLE95 : 25°C
• Profondeur max d'immersion : 200 m
• Nombre max de démarrages par heure : 30
• Charge axiale max CL95 : 6500 N
• Charge axiale max CLE95 : 3000 N
• Indice de protection : IP68
• Service factor moteurs 60 Hz : 1,25 ou 1,15 selon la puissance
