Présentation

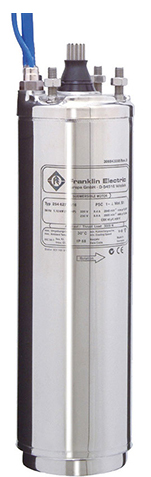

• Le moteur électrique immergé Mr Pompes Moteurs immergés Franklin 4" est conçu pour l'entraînement de pompes de forage 4 pouces dans les installations d'eau propre. Équipé d'un système à bain d'eau sans entretien, il assure un refroidissement efficace et une longue durée de vie en service continu. Sa conception avec stator encapsulé dans une résine de protection garantit une parfaite étanchéité et une haute résistance aux surtensions. Le système de paliers auto lubrifiés à l'eau réduit l'usure mécanique et limite les opérations de maintenance
Applications
• Entraînement de pompes immergées 4 pouces pour puits et forages d'eau claire
• Alimentation en eau sous pression pour installations domestiques et collectives
• Équipement de surpression et de relevage avec pompes immergées multi-cellulaires
• Utilisation en agriculture et irrigation avec motopompes immergées
• Entraînement de pompes immergées pour applications industrielles légères
Avantages
• Fonctionnement à bain d'eau sans entretien pour une grande fiabilité dans le temps
• Protection renforcée du stator encapsulé dans une résine isolante contre les surtensions électriques
• Souplesse d'installation grâce à la possibilité de montage vertical ou horizontal dans le forage
• Limitation de l'usure grâce aux paliers auto lubrifiés à l'eau et à la vitesse d'effluent contrôlée
• Nouvelle amorce avec fiche ronde et écrou de fixation pour un raccordement électrique sécurisé
Conception
• Accouplement 4 pouces conforme à la norme NEMA pour compatibilité avec de nombreuses pompes immergées
• Enveloppe en acier inoxydable AISI 316 sur les versions Super Stainless avec paliers en matériau technique PPA
• Stator encapsulé et noyé dans une résine de protection assurant une parfaite étanchéité
• Moteur totalement immergé à bain d'eau avec protection de type IP68 pour service sous eau
• Conception permettant une rotation anti-horaire arbre vers le haut adaptée aux pompes multi-cellulaires
• Architecture interne étudiée pour une vitesse d'effluent minimale de 8 cm/s afin de garantir un bon refroidissement
Caractéristiques techniques
• Accouplement : 4 pouces norme NEMA
• Alimentation électrique : 50 Hz, versions 230 V monophasé PSC et 3x400 V triphasé
• Plage de puissance moteurs immergés Franklin 4 pouces 230 V PSC : 0,37 à 2,2 kW
• Plage de puissance moteurs immergés Franklin 4 pouces 3x400 V : 0,37 à 7,5 kW
• Plage de puissance moteurs immergés Franklin 4 pouces 3 WIRE : 0,37 à 2,2 kW
• Tolérance tension 50 Hz : plus 6 pour cent / moins 10 pour cent
• Protection : indice IP68 pour fonctionnement en immersion permanente
• Température de fonctionnement max : 30°C
• Nombre de démarrages max : 20 démarrages par heure
• Position de fonctionnement : montage vertical ou horizontal
• Vitesse d'effluent minimale pour refroidissement nominal : 8 cm/s
• Butée axiale standard : 3000 N ou 4000 N selon modèles, versions renforcées jusqu'à 6500 N
• Longueur de câble d'alimentation fournie : 1,5 m ou 2,5 m selon modèles
• Équipement de démarrage 3 WIRE : coffret 230 V double condensateur avec protection thermique à réarmement manuel externe
• Coffret 3 WIRE : coffret métallique indice de protection IP23 avec bornes pour commande à distance
