Présentation
• La soupape de décharge verticale Sferaco 3180 VRCA est conçue pour protéger les réseaux d'eau contre les coups de bélier et les surpressions accidentelles
• Elle évacue directement à l'air libre le volume d'eau excédentaire lorsque la pression dépasse la valeur de réglage prédéfinie
• Ce modèle fonctionne comme une soupape anti-bélier à action rapide adaptée aux réseaux d'eau potable
• Sa conception en fonte ductile et son équipage en acier inox assurent une haute fiabilité en service continu
• Le système de réglage de pression étagé permet d'adapter précisément la soupape à différentes configurations d'installation
Applications
• Protection des réseaux de distribution d'eau potable contre les surpressions
• Sécurisation hydraulique des installations civiles et immeubles collectifs
• Protection des canalisations sur les réseaux de protection incendie
• Limitation de pression sur les systèmes d'irrigation agricoles
• Sécurisation de réseaux d'eau industrielle nécessitant un rejet à l'atmosphère
Avantages
• Action rapide pour limiter efficacement les effets dévastateurs des coups de bélier
• Réglages de pression disponibles de 0 à 25 bars pour couvrir un large domaine d'utilisation
• Construction robuste en fonte EN GJS-450-10 pour une grande résistance mécanique
• Équipage mobile usiné en acier inox pour réduire les frottements et les risques de fuites
• Possibilité de réglage de pression supérieur sur demande pour des applications spécifiques

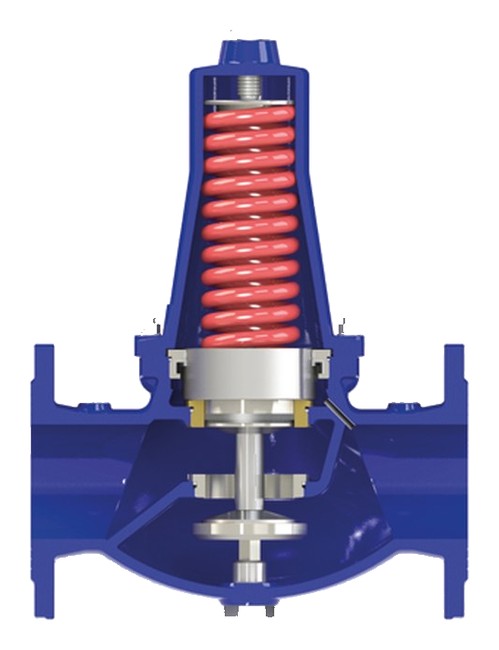

Conception
• Corps et chapeau en fonte ductile EN GJS-450-10 adaptés aux réseaux d'eau sous pression
• Équipage mobile composé de trois composants en acier inox usinés sur machine à commande numérique
• Double étanchéité interne assurée par deux anneaux filetés de haute fiabilité
• Orifice de décharge dirigé à l'air libre pour évacuation directe du volume d'eau excédentaire
• Gamme de pressions nominales PN10, PN16 et PN25 en fonction des diamètres nominaux
Caractéristiques techniques
• Diamètre nominal minimum : 50 mm
• Diamètre nominal maximum : 200 mm
• Pression nominale PN minimum : 10 bars
• Pression nominale PN maximum : 25 bars
• Plage de réglage de pression : 0-8 bars
• Plage de réglage de pression étendue : 8-16 bars
• Plage de réglage de pression haute : 16-25 bars
• Température de service minimale : 0°C
• Température de service maximale : 60°C
• Nombre de plages de réglage disponibles : 3 niveaux
• Code version diamètre 50-65 PN16 réglage 0-8 bars : 3180065
• Code version diamètre 80-100 PN16 réglage 0-8 bars : 3180100
• Code version diamètre 150 PN25 réglage 8-16 bars : 3180152
• Code version diamètre 200 PN10 réglage 0-8 bars : 3180200
• Code version diamètre 200 PN25 réglage 16-25 bars : 3180204
