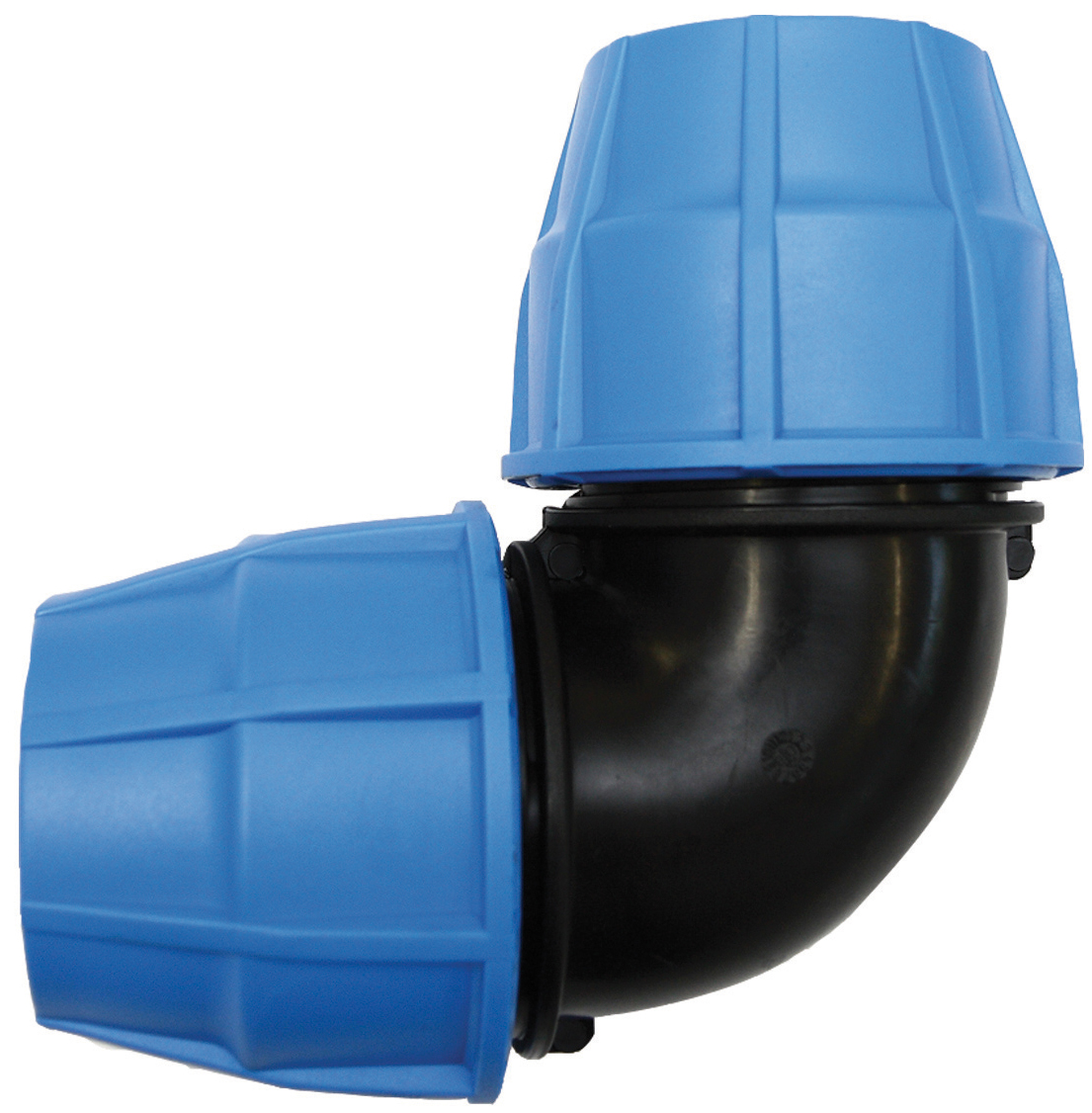

Raccord de réparation polypropylène manchon coudé 90° pour tube polyéthylène
Sferaco 1012

Présentation
• Le raccord de réparation Sferaco 1012 MANCHON COUDÉ 90° est conçu pour l'assemblage et la dérivation de tubes en polyéthylène haute densité sous pression
• Il est équipé d'un système de serrage extérieur qui assure un maintien fiable du tube sans glissement
• Ce modèle en manchon coudé à 90° permet de réaliser des changements de direction compacts dans les réseaux d'eau
• Sa conception en polypropylène et bague de serrage en nylon garantit une bonne résistance mécanique et chimique en service
• Le système à joint à lèvre en NBR assure l'étanchéité durable du raccordement sur des réseaux d'adduction d'eau

Applications
• Réseaux de distribution d'eau froide sanitaire en polyéthylène haute densité
• Réseaux d'adduction d'eau potable enterrés ou apparents jusqu'au diamètre nominal 75
• Réseaux hydrauliques sous pression nécessitant un changement de direction à 90°

Avantages
• Montage du tube possible sans démontage complet du raccord pour une pose rapide
• Compatibilité avec des pressions de service jusqu'à 16 bars selon le diamètre nominal
• Matériaux de construction résistants à la corrosion et aux contraintes mécaniques
• Large plage de diamètres nominaux de 16 mm à 75 mm pour s'adapter aux réseaux courants
• Joint à lèvre en NBR assurant une étanchéité fiable même sous variations de pression

Conception
• Corps de raccord, embout et bague de maintien en polypropylène renforcé
• Bague de serrage en nylon assurant le blocage mécanique du tube
• Joint à lèvre en NBR positionné pour garantir l'étanchéité radiale
• Conception à serrage extérieur adaptée aux tubes en polyéthylène haute densité
• Raccordement conforme aux agréments DIN 8076 et DVGW pour les réseaux d'eau

Caractéristiques techniques
• Pression de service jusqu'à diamètre nominal 63 : 16 bars
• Pression de service au-delà du diamètre nominal 63 : 10 bars
• Plage de température de service : -10 °C à +45 °C
• Diamètres nominaux disponibles : 16 à 75 mm
• Longueur version diamètre 16 mm : 77 mm
• Longueur version diamètre 20 mm : 100 mm
• Longueur version diamètre 25 mm : 110 mm
• Longueur version diamètre 32 mm : 140 mm
• Longueur version diamètre 40 mm : 160 mm
• Longueur version diamètre 50 mm : 190 mm
• Longueur version diamètre 63 mm : 215 mm
• Longueur version diamètre 75 mm : 245 mm
• Conditionnement diamètres 16 à 25 mm : 10 pièces
• Conditionnement diamètres 32 à 75 mm : 1 pièce
