Présentation

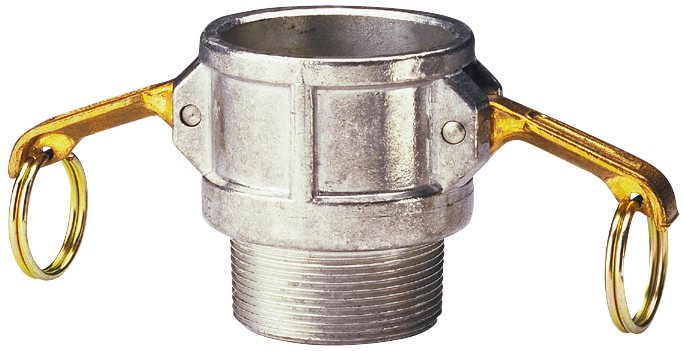

• Le raccord rapide à cames Sferaco 2202 Coupleur mâle B est conçu pour l'assemblage et la réparation rapides de lignes de transfert de fluides courants
• Il est équipé d'un corps en aluminium avec cames en laiton pour assurer un verrouillage fiable et durable
• Ce modèle dispose d'un joint en NBR pour garantir l'étanchéité avec les coupleurs correspondants
• Sa conception taraudée et filetée au standard BSP facilite l'intégration sur de nombreuses installations existantes
• Le système est adapté à une plage de température de service de -10 °C à +80 °C pour les fluides du groupe 2 compatibles
Applications
• Raccordement rapide de flexibles et de tuyauteries pour le transfert de fluides industriels du groupe 2
• Opérations de maintenance et de réparation sur réseaux de distribution de liquides en ateliers ou sur chantiers
• Montage de lignes de chargement et de déchargement de cuves ou réservoirs avec connexions normalisées à cames
Avantages
• Verrouillage par cames en laiton assurant une connexion sûre et répétable
• Corps en aluminium offrant un bon compromis entre résistance mécanique et légèreté
• Joint NBR remplaçable permettant d'optimiser la tenue à l'étanchéité selon le fluide utilisé
Conception
• Construction en aluminium avec cames en laiton et joint NBR monté sur le coupleur
• Raccordement taraudé et fileté selon le filetage BSP pour une compatibilité large
• Fabrication suivant les normes MIL-C-27487 et A-A 59326 pour l'interchangeabilité des composants
Caractéristiques techniques
• Plage de température de service : -10 °C à +80 °C
• Pression d'emploi recommandée aluminium diamètre 1/2 pouce : 11 bar
• Pression d'emploi recommandée aluminium diamètre 3/4 pouce : 16 bar
• Pression d'emploi recommandée aluminium diamètre 2 pouces : 11 bar
• Pression d'emploi recommandée aluminium diamètre 3 pouces : 7 bar
• Longueur version diamètre 1/2 pouce : 46,8 mm
• Longueur version diamètre 3/4 pouce : 47,5 mm
• Longueur version diamètre 1 pouce : 56 mm
• Longueur version diamètre 1 pouce 1/4 : 63 mm
• Longueur version diamètre 1 pouce 1/2 : 66 mm
• Longueur version diamètre 2 pouces : 76 mm
• Longueur version diamètre 2 pouces 1/2 : 83 mm
• Longueur version diamètre 3 pouces : 87 mm
• Longueur version diamètre 4 pouces : 94,5 mm
