Présentation

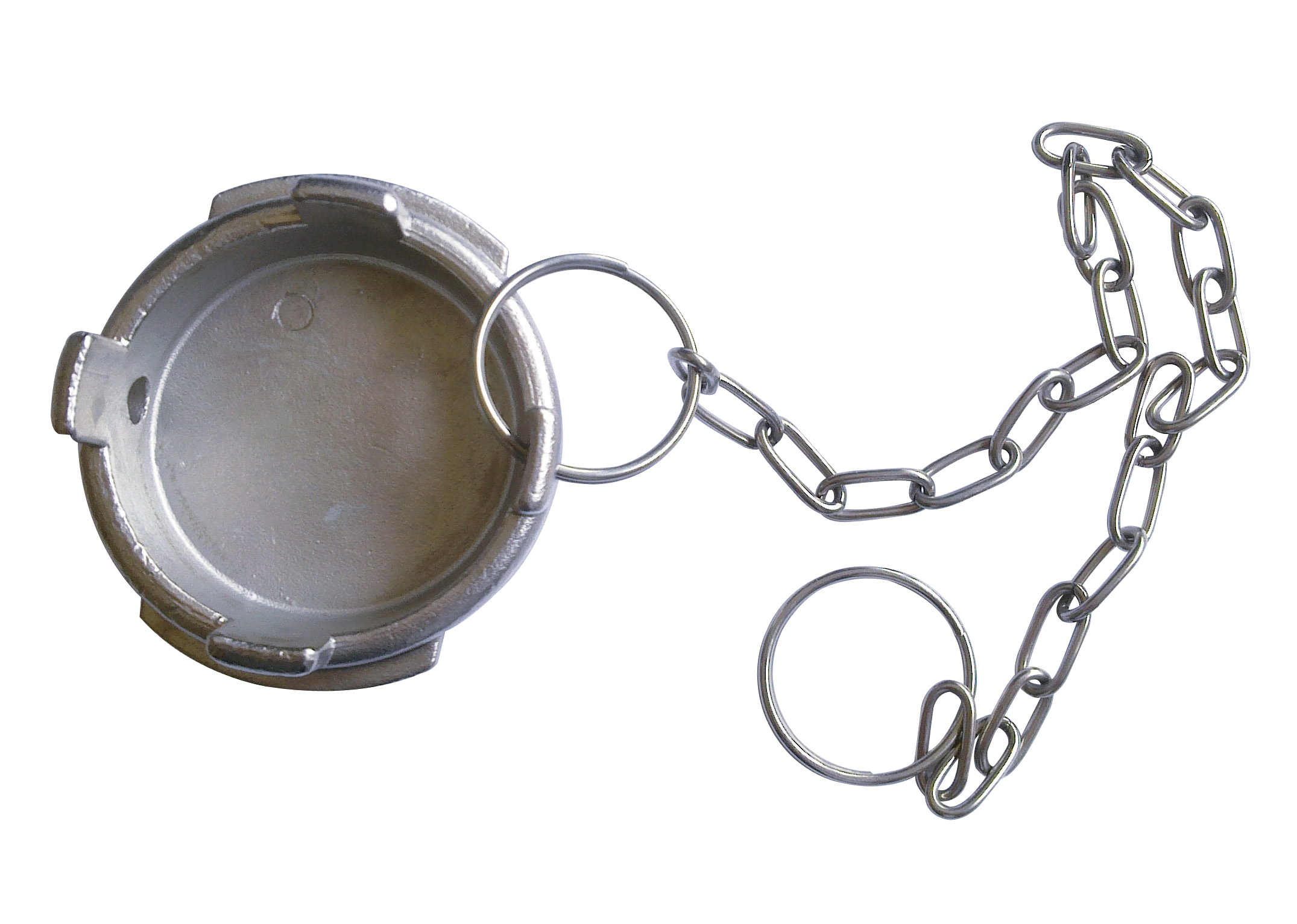

• Le bouchon de raccord symétrique inox Sferaco 2429 est conçu pour l'obturation rapide et sûre de lignes d'irrigation, de réseaux incendie ou de transferts d'hydrocarbures
• Il permet de fermer efficacement les raccords symétriques en inox tout en garantissant une excellente tenue en pression jusqu'à 16 bars
• Ce modèle se distingue par son absence de verrou, ce qui facilite les opérations de mise en place et de dépose sur les installations existantes
• Sa conception en inox et joint FKM assure une grande résistance à la corrosion et une compatibilité avec de nombreux fluides techniques
• Le système de raccordement taraudé et fileté conforme à la norme ISO 228-1 garantit une interchangeabilité et une intégration aisée dans les réseaux hydrauliques
Applications
• Obturation de réseaux d'irrigation agricoles utilisant des raccords symétriques en inox
• Fermeture de conduites sur installations de lutte contre l'incendie en milieu industriel ou tertiaire
• Obstruction temporaire ou permanente de lignes de transfert d'hydrocarbures et de fluides compatibles en raffinerie ou dépôt
• Sécurisation des extrémités de tuyauteries lors d'opérations de maintenance sur réseaux sous pression
• Équipement de réseaux de distribution d'eau industrielle nécessitant une haute résistance à la corrosion
Avantages
• Absence de verrou permettant une manipulation rapide pour les opérations fréquentes d'ouverture et de fermeture
• Construction en inox EN 1.4408 offrant une excellente résistance à la corrosion et une longue durée de vie
• Joint FKM assurant une étanchéité fiable avec de nombreux hydrocarbures et fluides de process
• Compatibilité avec une large plage de températures de service de -10 °C à +180 °C
• Conformité à la norme NF-EN 29572 et au filetage ISO 228-1 garantissant la standardisation des raccordements
Conception
• Corps en inox EN 1.4408 moulé pour une haute résistance mécanique
• Joint d'étanchéité en FKM adapté aux hydrocarbures et fluides agressifs
• Jonc d'arrêt en inox ASTM A182 F304 maintenant fermement le joint en position
• Raccordement taraudé et fileté selon la norme ISO 228-1 pour une compatibilité avec les filetages cylindriques BSP
• Possibilité de joints alternatifs EPDM ou NBR blanc disponibles sur demande pour adapter la compatibilité chimique
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service mini : -10 °C
• Température de service maxi : 180 °C
• Diamètre nominal disponible : 25 mm
• Diamètre nominal disponible : 32 mm
• Diamètre nominal disponible : 40 mm
• Diamètre nominal disponible : 50 mm
• Diamètre nominal disponible : 65 mm
• Diamètre nominal disponible : 80 mm
• Diamètre nominal disponible : 100 mm
• Longueur bouchon DN25 : 27 mm
• Longueur bouchon DN32 : 27 mm
• Longueur bouchon DN40 : 30 mm
• Longueur bouchon DN50 : 35 mm
• Longueur bouchon DN65 : 32 mm
• Longueur bouchon DN80 : 40.3 mm
• Longueur bouchon DN100 : 40.5 mm
