Présentation

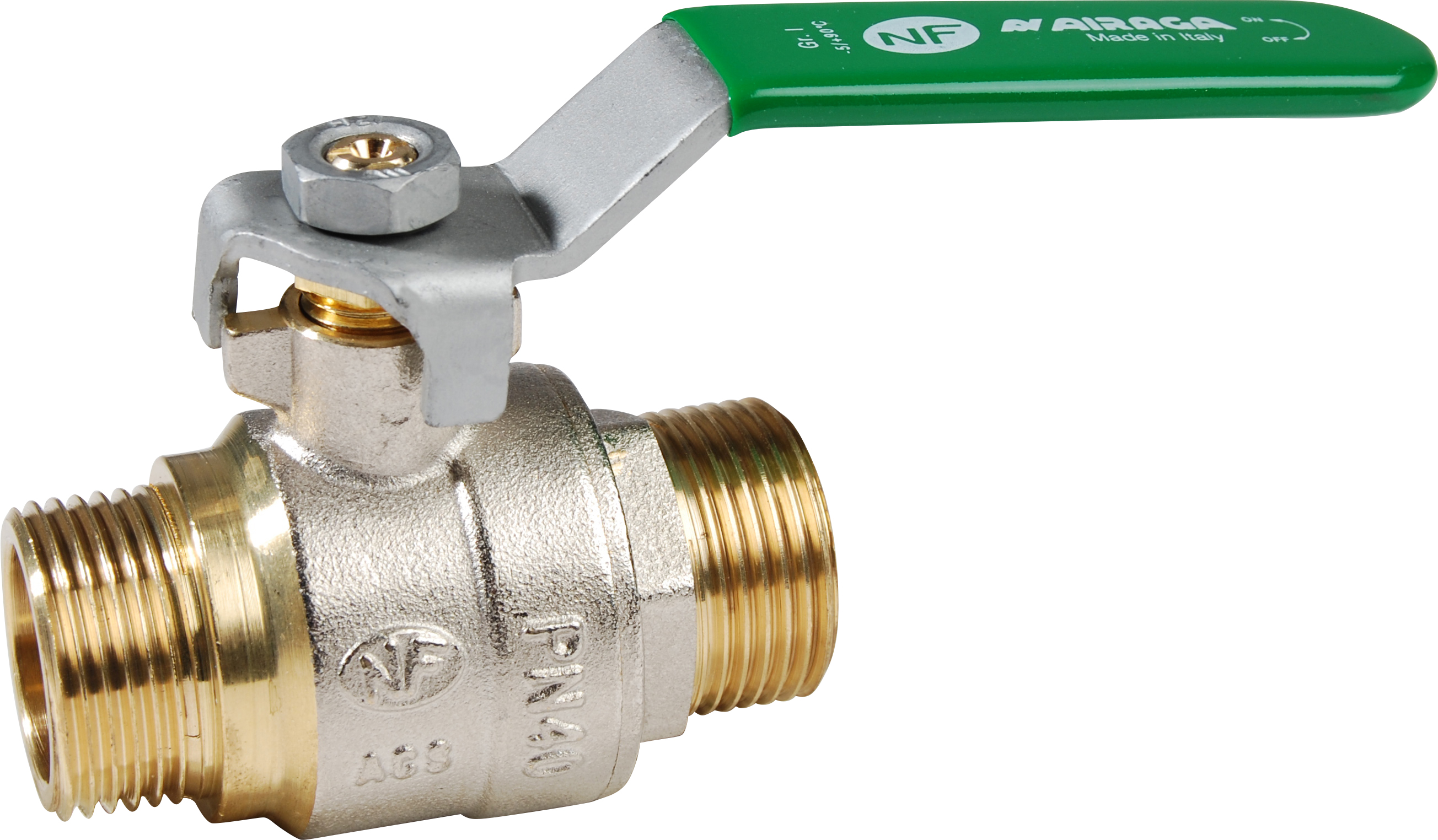

• La vanne à sphère Sferaco SPHERE LAITON 567 MALE - MALE POIGNEE ACIER PLATE VERTE est conçue pour l'isolement et la régulation des circuits de chauffage, d'eau potable et de climatisation
• Équipée d'une sphère en laiton chromé et d'un passage intégral, elle limite les pertes de charge dans les réseaux hydrauliques
• Ce modèle en laiton titré CW617N 4MS certifié NF offre une excellente tenue mécanique et une grande fiabilité dans le temps
• Sa poignée en acier plate verte avec trou de verrouillage permet une manoeuvre aisée et la sécurisation de la position de la vanne
• La double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM assure une parfaite étanchéité même en service intensif
Applications
• Réseaux de chauffage pour bâtiments résidentiels et tertiaires
• Distribution d'eau potable dans les installations sanitaires
• Circuits de climatisation et de rafraîchissement d'air
• Systèmes d'arrosage et d'irrigation pour espaces verts
• Installations hydrauliques générales nécessitant une vanne d'isolement robuste
Avantages
• Certification NF et laiton titré CW617N 4MS garantissant une haute qualité et une durabilité accrue
• Passage intégral limitant les pertes de charge et optimisant le débit du fluide
• Double étanchéité à l'axe assurant une sécurité renforcée contre les fuites
• Poignée et écrou traités contre la corrosion pour une longévité en environnement humide
• Possibilité de verrouillage de la poignée permettant la sécurisation de la position ouverte ou fermée
Conception
• Corps en laiton titré CW617N 4MS interne brossé et externe nickelé
• Sphère en laiton titré CW617N 4MS chromée percée jusqu'au diamètre nominal 1 pouce 1/2
• Joints de sphère en PTFE assurant une excellente étanchéité interne
• Double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM
• Poignée en acier plate verte avec trou pour verrouillage par collier et traçabilité poignée et corps
Caractéristiques techniques
• Type de raccordement : mâle-mâle 2 pièces
• Pression de service maximum PS : 40 bar jusqu'au DN 3/4 pouce
• Pression de service maximum PS : 25 bar pour DN 1 pouce et DN 1 pouce 1/4
• Pression de service maximum PS : 16 bar pour DN 1 pouce 1/2 et DN 2 pouces
• Plage de température de service : -5 °C à +90 °C
• Température de pointe admissible : 110 °C pendant 1 heure
• Diamètre nominal disponible : de 3/8 pouce à 2 pouces
• Passage hydraulique : de 10 mm à 50 mm selon le diamètre nominal
• Écartement : de 49,5 mm à 116,5 mm selon le diamètre nominal
• Conditionnement : de 2 unités à 10 unités par carton selon le diamètre nominal
• Garantie fabricant : 10 ans
• Norme de construction : directive 2014/68/UE produits exclus article 1 paragraphe 2b
• Option de cadenassage disponible : référence 9810404 pour DN 1/2 pouce et DN 3/4 pouce
• Certification produit : NF numéro 22 ACC LY 825
