Présentation

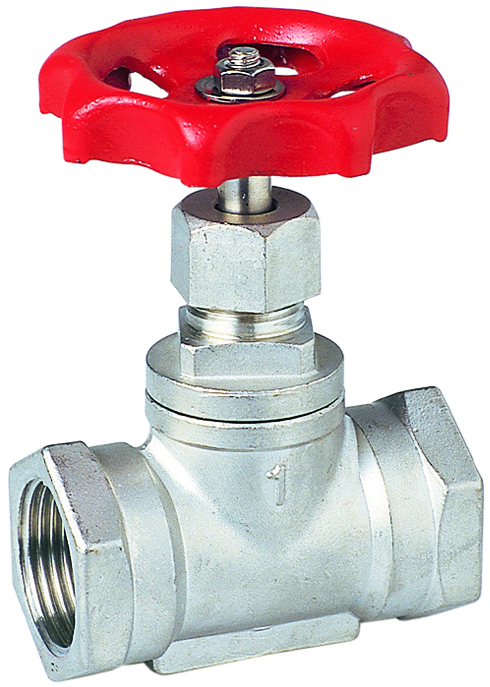

• Le robinet d'arrêt à soupape Sferaco 485 Inox EN 1.4408 à chapeau vissé est conçu pour l'isolement et la régulation de fluides dans des installations industrielles
• Il est équipé d'un corps en inox EN 1.4408 assurant une excellente résistance à la corrosion dans les environnements exigeants
• Ce modèle à chapeau vissé et tige montante offre une sécurité accrue pour les applications en industries chimiques, pharmaceutiques et pétrochimiques
• Sa conception avec presse-étoupe en polytétrafluoroéthylène garantit une bonne étanchéité de l'axe et limite les risques de fuites
• Le système de raccordement femelle facilite l'intégration du robinet dans des réseaux hydrauliques de pression de service jusqu'à 16 bars
Applications
• Réseaux d'installations hydrauliques en industries chimiques et pharmaceutiques
• Circuits de procédés dans les industries pétrochimiques
• Lignes d'isolement et de régulation sur réseaux de fluides sous pression jusqu'à 16 bars
• Equipements nécessitant une robinetterie inox pour résistance à la corrosion
• Installations industrielles où l'emploi sur la vapeur n'est pas requis
Avantages
• Résistance élevée à la corrosion grâce au corps en inox EN 1.4408
• Adapté aux environnements industriels exigeants avec une plage de températures de service de -20 °C à +180 °C
• Étanchéité fiable de l'axe assurée par un presse-étoupe en polytétrafluoroéthylène
• Construction à chapeau vissé simplifiant les opérations de maintenance et de contrôle
• Conformité à la directive 2014/68/UE avec possibilité de certificat matière 3.1 sur demande
Conception
• Corps en inox EN 1.4408 moulé pour une grande robustesse mécanique
• Chapeau vissé et clapet en inox ASTM A182 F316 pour une tenue renforcée en milieux agressifs
• Axe en inox ASTM A182 F316 garantissant une bonne résistance à l'usure
• Tige montante permettant de visualiser l'ouverture du robinet d'arrêt
• Presse-étoupe et joint de chapeau en polytétrafluoroéthylène assurant l'étanchéité statique et dynamique
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service minimale : -20 °C
• Température de service maximale : 180 °C
• Diamètre nominal minimal : 1/2 pouce
• Diamètre nominal maximal : 2 pouces
• Écartement pour DN 1/2 pouce : 52 mm
• Écartement pour DN 3/4 pouce : 60 mm
• Écartement pour DN 1 pouce : 72 mm
• Écartement pour DN 1 pouce 1/4 : 81 mm
• Écartement pour DN 1 pouce 1/2 : 90 mm
• Écartement pour DN 2 pouces : 101 mm
• Prix hors taxes pour code 485004 DN 1/2 pouce : 94.14 euros
• Prix hors taxes pour code 485008 DN 1 pouce 1/2 : 246.00 euros
• Prix hors taxes pour code 485009 DN 2 pouces : 309.00 euros
