Présentation

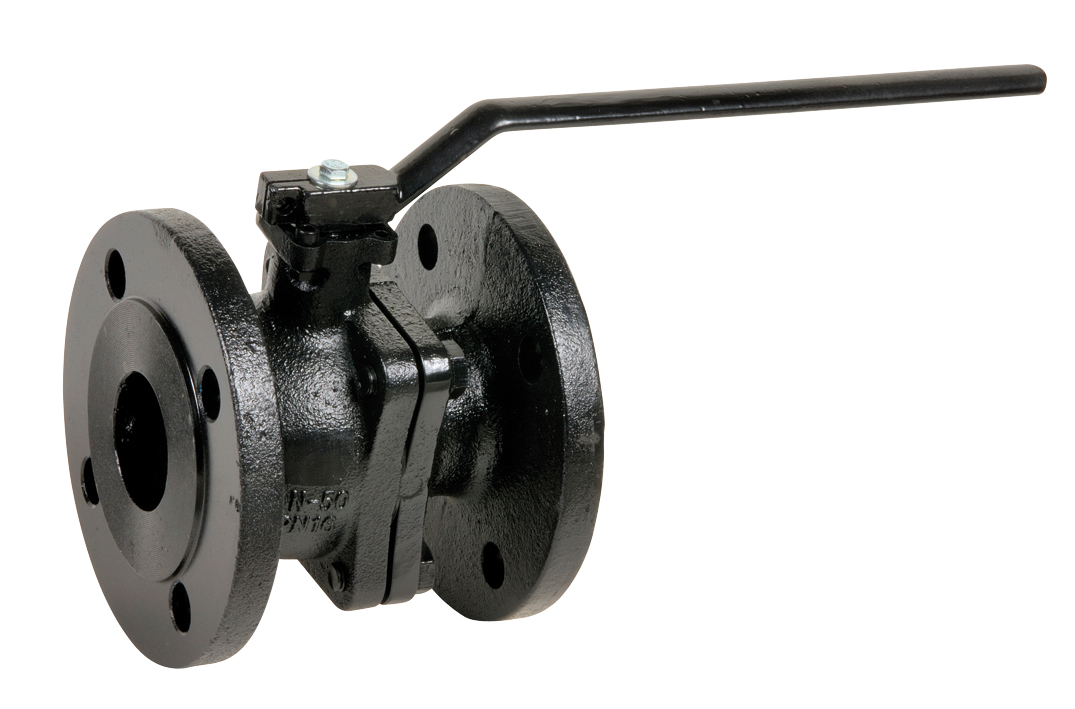

• La vanne à sphère Sferaco SPHERE BRIDES 507 LAITON DIN est conçue pour l'isolement et le sectionnement de canalisations sur fluides courants du groupe 2
• Elle est équipée d'un corps en fonte EN GJL-250 et d'une sphère en acier inoxydable ASTM A182 F304 assurant une excellente tenue mécanique et chimique
• Ce modèle offre un passage intégral pour limiter les pertes de charge et conserver le débit nominal de l'installation
• Sa conception à brides selon DIN 3202 et EN 558 facilite l'intégration sur les réseaux neufs ou existants
• Le système de commande par poignée en acier noire associé à un axe inéjectable garantit une manoeuvre sûre et durable
Applications
• Isolation de sections de réseaux de chauffage à eau chaude jusqu'à 200 °C
• Sectionnement de canalisations d'eau industrielle et de fluides compatibles du groupe 2
• Mise hors service de tronçons de réseaux dans les installations de génie climatique et process
Avantages
• Passage intégral permettant de réduire les pertes de charge et de conserver le débit de service
• Compatibilité avec des pressions de service jusqu'à 16 bars pour une large plage d'applications
• Plage de température de service étendue de -10 °C à +200 °C pour les installations de chauffage et de process
Conception
• Corps en fonte EN GJL-250 dimensionné pour une pression de service de 16 bars
• Sphère en acier inoxydable ASTM A182 F304 pleine jusqu'au diamètre nominal 25 puis creuse au-delà
• Joints de sphère en PTFE et joint torique en FKM pour une étanchéité renforcée
Caractéristiques techniques
• Pression de service : 16 bars
• Pression nominale de raccordement : 10/16 bars
• Température de service : -10 °C à 200 °C
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 200 mm
• Passage hydraulique minimum : 13 mm
• Passage hydraulique maximum : 200 mm
• Écartement face à face minimum : 115 mm
• Écartement face à face maximum : 400 mm
• Série d'écartement EN 558 du DN15 au DN150 : 14
• Série d'écartement EN 558 au DN200 : 27
• Pression de service modèle 504 DN100 : 9 bars
• Pression de service modèle 504 DN80 : 12 bars
• Écartement modèle 504 DN100 : 170 mm
