Présentation

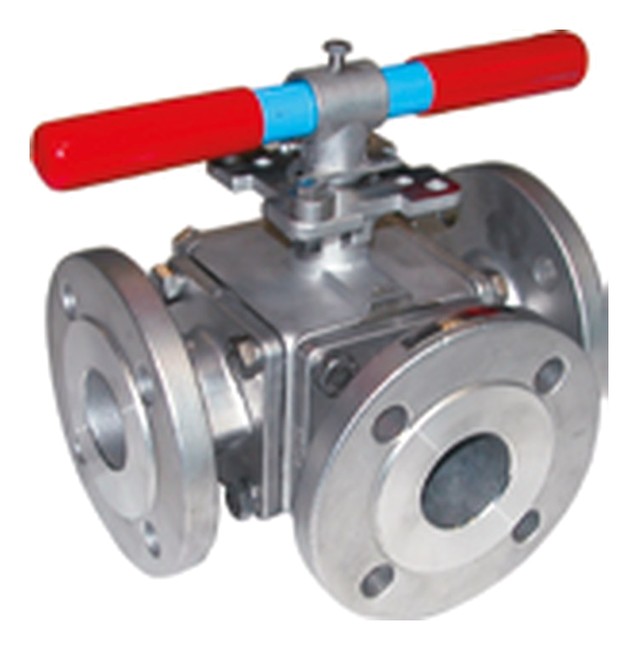

• La vanne à boisseau sphérique Sferaco 784 Lumière en T est conçue pour la régulation et l'isolement de fluides dans les réseaux industriels et hydrauliques
• Elle est équipée d'un passage intégral et d'une conception 3 voies à brides PN16 qui limite les pertes de charge et facilite l'intégration en tuyauterie
• Ce modèle en acier carbone avec sphère inox permet le service sur produits chimiques, installations de chauffage, distribution d'air comprimé et d'eau sous pression
• Sa conception intègre un presse-étoupe en PTFE avec joint torique FKM et un axe inéjectable en inox pour une sécurité accrue en service
• Le système est certifié selon la directive équipements sous pression et compatible ATEX pour les zones 1, 21, 2 et 22 grâce à son dispositif antistatique
Applications
• Distribution d'eau industrielle et d'eau de chauffage en réseaux fermés
• Circuits d'air comprimé et de distribution d'air dans les installations industrielles
• Transfert et mélange de produits chimiques non corrosifs dans les process de production
• Installations hydrauliques de commande et de régulation en environnements pétrochimiques
• Réseaux mixtes eau et vapeur jusqu'à 12 bars avec sièges PTFE adaptés
Avantages
• Étanchéité assurée sur les 3 voies grâce à la présence de 4 sièges en PTFE chargé verre
• La platine ISO 5211 intégrée facilite la motorisation électrique ou pneumatique de la vanne
• Le passage intégral de la sphère limite les pertes de charge et autorise le passage de débits élevés
• Le dispositif antistatique et l'axe inéjectable augmentent la sécurité en zones ATEX
• La poignée acier rouge cadenassable permet un verrouillage en position pour sécuriser l'exploitation
Conception
• Corps en acier EN 1.0619 avec brides PN16 suivant EN 1092-1
• Sphère en inox EN 1.4408 avec passage intégral pour un écoulement optimisé
• Axe inéjectable en inox ASTM A182 F304 pour les versions 783 et 784
• Presse-étoupe en PTFE associé à un joint torique FKM pour l'étanchéité de l'axe
• Sièges en PTFE chargés 15 % verre assurant la tenue en pression et en température
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service modèle acier : -20 °C à +150 °C
• Température de service modèle inox : -30 °C à +150 °C
• Diamètre nominal disponible : 25 à 150 mm
• Passage interne selon DN25 : 25 mm
• Passage interne selon DN150 : 150 mm
• Écartement face à face DN25 : 185 mm
• Écartement face à face DN150 : 473 mm
• Norme de brides : EN 1092-1 PN16
• Norme d'essais d'étanchéité : EN 12266-1 taux A
• Catégorie de risque directive 2014/68/UE : catégorie 2
• Certification ATEX : groupe II catégorie 2G/2D
