Présentation

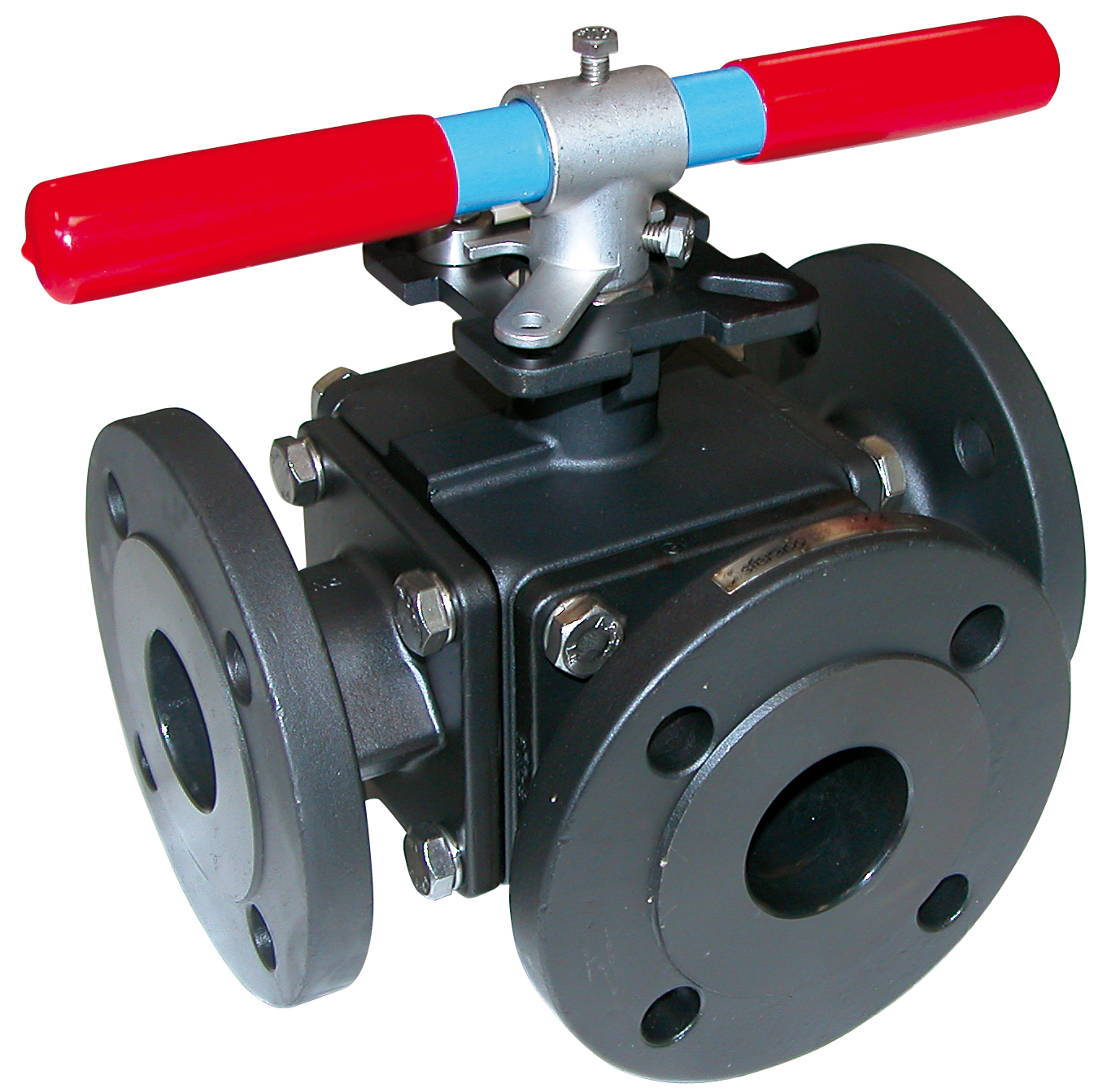

• vanne à sphère Sferaco 783 Lumière en L est conçue pour l'isolement et la dérivation de fluides dans les réseaux industriels
• Elle est équipée d'un passage intégral et d'une sphère en inox EN 1.4408 assurant une excellente tenue mécanique et une faible perte de charge
• Ce modèle 3 voies à brides PN16 est adapté aux installations hydrauliques, de chauffage ainsi qu'à la distribution d'air et d'eau
• Sa conception avec presse-étoupe en PTFE et joint torique FKM garantit une étanchéité durable de l'axe
• Le système antistatique et la poignée cadenassable en acier rouge renforcent la sécurité d'exploitation sur les installations sensibles
Applications
• Réseaux de transport de produits chimiques en industrie
• Installations pétrochimiques nécessitant des vannes 3 voies à brides
• Bouclages et dérivations sur réseaux hydrauliques et de chauffage
• Distribution d'air comprimé et d'eau dans les installations industrielles
• Compartimentage et orientation de flux sur skids et unités de process
Avantages
• Étanchéité assurée sur les 3 voies grâce à la présence de 4 sièges
• Adaptation à de larges plages de température de -20 °C à +150 °C pour le modèle acier
• Passage intégral limitant les pertes de charge et permettant le passage de fluides chargés modérés
• Sécurité améliorée par axe inéjectable en inox et dispositif antistatique certifié ATEX
• Maintenance facilitée par la platine ISO 5211 permettant la motorisation directe
Conception
• Corps en acier EN 1.0619 associé à une sphère en inox EN 1.4408
• Axe inéjectable en inox ASTM A182 F304 pour les figures 783 et 784
• Sièges en PTFE chargés 15 % verre pour une meilleure résistance à l'usure
• Presse-étoupe en PTFE complété par un joint torique FKM pour l'étanchéité de l'axe
• Brides PN16 conformes à la norme EN 1092-1 avec platine ISO 5211 pour motorisation
Caractéristiques techniques
• Pression de service PS : 16 bars
• Plage de température modèle acier : -20 °C à +150 °C
• Plage de température modèle inox : -30 °C à +150 °C
• Diamètre nominal disponible : DN25 à DN150
• Passage interne DN25 : 25 mm
• Passage interne DN50 : 49 mm
• Passage interne DN100 : 99 mm
• Écartement DN25 : 185 mm
• Écartement DN150 : 473 mm
• Norme de tests d'étanchéité : EN 12266-1 taux A
• Raccordement à brides : PN16 selon EN 1092-1
• Certification ATEX : Groupe II catégorie 2G/2D zones 1, 21, 2 et 22
• Certificat matière 3.1 : 10 € par DN
• Certificat ou marquage ATEX : 3 € par vanne
• Pression vapeur conseillée : 11 bars à 12 bars selon configuration
