Présentation

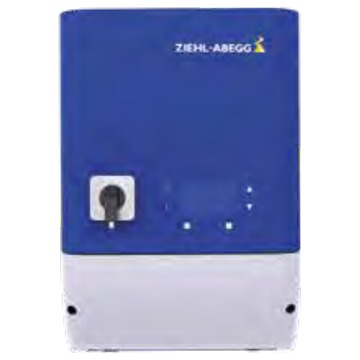

• Le variateur de fréquence Ziehl-Abegg Icontrol FXDM est conçu pour la régulation de vitesse à la demande et à économie d'énergie de moteurs asynchrones à rotor interne selon la norme IEC
• Il permet le pilotage précis de ventilateurs et d'autres entraînements grâce à la comparaison permanente entre la valeur mesurée par les capteurs et la consigne enregistrée
• Équipé d'un afficheur multifonction à texte clair et de touches capacitives, il offre une utilisation moderne sans touches mécaniques
• Ce modèle propose plusieurs modes de fonctionnement préconfigurés pour la ventilation, la climatisation et la réfrigération afin de simplifier la mise en service
• Le système intègre une fonction de protection moteur, une interface de communication et la possibilité d'ajouter des modules d'entrées-sorties ou une horloge temps réel
Applications
• Régulation de vitesse de ventilateurs dans les installations de ventilation et de traitement d'air
• Pilotage d'équipements de climatisation avec maintien de la pression différentielle ou du débit d'air
• Commande d'installations de réfrigération par mesure de pression jusqu'à 50 bar
• Gestion de débits d'air variables dans les réseaux avec mesure de pression différentielle jusqu'à 6000 Pa
• Surveillance et régulation de la qualité de l'air via capteurs de vitesse d'air ou de CO2
Avantages
• Afficheur en texte clair multilingue facilitant la programmation et l'exploitation sur site
• Touches capacitives et touche Marche/Arrêt directe offrant une ergonomie moderne et robuste
• Mise en service simplifiée grâce à des modes de fonctionnement prédéfinis et un assistant de paramétrage
• Souplesse d'utilisation avec deux entrées analogiques, deux entrées digitales et une sortie analogique programmables
• Mémoire d'évènements intégrée permettant la consultation des défauts enregistrés et des temps de fonctionnement
Conception
• Alimentation triphasée 3~208 à 480 V, 50/60 Hz pour une large compatibilité réseau
• Boîtier de protection de type IP54 pour une installation en environnement industriel ou tertiaire
• Deux circuits de mesure analogiques configurables pour signaux 0-10 V, 0-20 mA ou 4-20 mA
• Fonction de protection moteur intégrée avec connexion de thermistances PTC ou de thermostats TB ou TP
• Interfaces de communication RS485 pour protocole MODBUS RTU et port USB Mini-B pour mise à jour logicielle
Caractéristiques techniques
• Tension d'alimentation : 208-480 V
• Fréquence réseau : 50-60 Hz
• Courant nominal FXDM25A : 25 A
• Puissance nominale FXDM25A : 11 kW
• Courant nominal FXDM32A : 32 A
• Puissance nominale FXDM32A : 15 kW
• Courant nominal FXDM25AQ : 25 A
• Puissance nominale FXDM25AQ : 11 kW
• Courant nominal FXDM32AQ : 32 A
• Puissance nominale FXDM32AQ : 15 kW
• Température nominale de fonctionnement : 55 °C
• Fusible de ligne max : 35 A
• Dissipation thermique FXDM25A : 430 W
• Dissipation thermique FXDM32A : 540 W
• Dissipation thermique FXDM25AQ : 430 W
• Dissipation thermique FXDM32AQ : 540 W
• Température ambiante maximale : 55 °C
• Indice de protection : IP54
• Poids FXDM25A : 18.20 kg
• Poids FXDM32A : 19.60 kg
• Poids FXDM25AQ : 18.40 kg
• Poids FXDM32AQ : 19.80 kg
• Dimensions FXDM25A (L x H x P) : 279x405x260 mm
• Dimensions FXDM32A (L x H x P) : 279x405x260 mm
• Dimensions FXDM25AQ (L x H x P) : 279x405x294 mm
• Dimensions FXDM32AQ (L x H x P) : 279x405x294 mm
• Plage capteur pression réfrigération : 0-50 bar
• Plage capteur pression différentielle air : 0-6000 Pa
• Plage capteur débit d'air : 0-65000 m3/h
• Plage capteur vitesse d'air : 0-10 m/s
