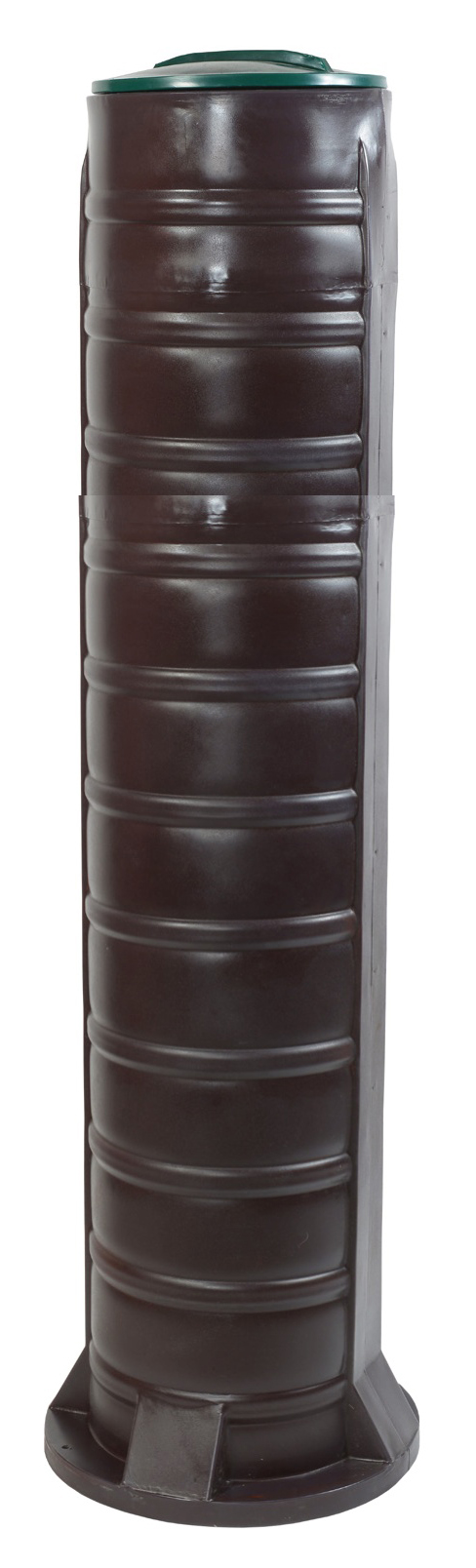

Poste de relevage enterré avec 1 pompe
Mr Pompes SK2/24

Présentation
• Le poste de relevage Mr Pompes SK2/24 est conçu pour le relevage domestique des eaux usées chargées hors WC, des eaux claires et des eaux pluviales. Équipé d'une cuve polyéthylène haute densité de 450 litres, il permet l'installation après micro-station ou filtre à sable. Ce modèle à une pompe est conforme à la norme européenne EN 12050-2 pour la collecte et le transfert des eaux usées
• Sa conception enterrée avec couvercle à visser garantit une intégration discrète et sécurisée dans l'environnement extérieur
• Le système est prévu pour recevoir une pompe Vortex assurant le passage des particules et limitant les risques de colmatage

Applications
• Relevage domestique des eaux usées chargées hors WC dans l'habitat individuel
• Evacuation des eaux claires et des eaux pluviales vers un exutoire situé en hauteur
• Installation en sortie de micro-station de traitement des eaux usées
• Installation après filtre à sable dans les systèmes d'assainissement non collectif
• Equipement de relevage pour zones avec présence de nappe phréatique

Avantages
• Relevage fiable des eaux usées grâce à l'utilisation d'une pompe Vortex adaptée aux eaux chargées
• Intégration facilitée dans les installations d'assainissement après micro-station ou filtre à sable
• Cuve polyéthylène haute densité traitée anti-UV pour une grande longévité en enterré
• Ancrage sécurisé avec anneau moulé et possibilités de fixation sur dalle en présence de nappe phréatique
• Conformité à la norme européenne EN 12050-2 assurant un niveau de sécurité et de performance contrôlé

Conception
• Cuve en polyéthylène haute densité de 450 litres traitée anti-UV
• Anneau d'ancrage moulé dans la masse de diamètre 650 mm pour lestage
• Deux perçages de diamètre 10 mm dans l'anneau d'ancrage pour fixation sur dalle
• Couvercle à visser en polyéthylène haute densité vert gazon
• Etanchéité assurée par joint torique logé dans une gorge du poste
• Fil d'eau d'arrivée non percé avec possibilité de perçage sur demande
• Fil d'eau de sortie en PVC diamètre 50 mm avec joint passe cloison, positionné à 0,35 m du terrain naturel
• Joint à lèvre de diamètre 100 mm fourni pour le fil d'eau d'arrivée
• Deux méplats de 140 mm de large à 180 degrés sur la hauteur du poste pour entrées supplémentaires
• Equipements internes en PVC pression diamètre extérieur 50 mm (DN 40) avec clapet à boule et vanne d'isolement

Caractéristiques techniques
• Type de produit : poste de relevage enterré 1 pompe
• Capacité utile cuve : 450 litres
• Hauteur cuve : 2,40 m
• Norme de conception : EN 12050-2
• Fil d'eau d'arrivée FEA : -1,4 à -1,8 m
• Fil d'eau de sortie : PVC diamètre extérieur 50 mm
• Passage libre hydraulique version NJ 40.15.1A : 30 mm
• Passage libre hydraulique version NB 40.75.1A : 38 mm
• Matériau de la cuve : polyéthylène haute densité traité anti-UV
• Diamètre anneau d'ancrage : 650 mm
• Nombre de méplats pour entrées supplémentaires : 2
• Largeur des méplats : 140 mm
• Accessoires disponibles : rehausse à visser 200 mm et 360 mm
• Versions disponibles sans pompe : SK2/24 NU et SK2/24 DN40 NU
• Equilibre des matériaux de tuyauterie interne : PVC pression PE diamètre 50 mm
• Hauteur max : 11 m
• Débit max : 18 m3/h
