Présentation

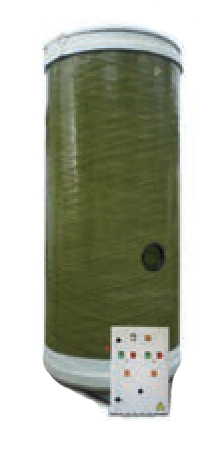

• La station de relevage Tsurumi Tsurubox Polyester est conçue pour le relevage collectif des eaux usées et pluviales en installation enterrée ou hors sol
• Équipée de deux pompes montées sur barres de guidage, elle permet un montage et un démontage rapide et sécurisé des groupes de pompage
• Ce modèle en polyester offre une grande robustesse mécanique et une excellente tenue dans le temps pour les ouvrages d'assainissement intensifs
• Sa conception permet de gérer des hauteurs d'installation jusqu'à 7 mètres avec un large choix de diamètres d'entrée et de refoulement
• Le système est compatible avec plusieurs séries de pompes Tsurumi afin d'adapter le débit et la hauteur manométrique à chaque projet
Applications
• Assainissement collectif pour le relevage des eaux usées domestiques
• Gestion du débit de fuite en bassin de rétention d'eaux pluviales
• Relevage d'eaux chargées dans les lotissements, bâtiments tertiaires et industriels
Avantages
• Adaptation aisée aux assainissements collectifs grâce à une large plage de dimensions de cuves et de raccordements
• Montage simplifié des pompes par barres de guidage permettant une maintenance rapide sans vidange complète de la station
• Configuration double pompe assurant une redondance pour une continuité de service sécurisée
• Compatibilité avec un coffret de commande et de protection pour deux pompes ou plus avec télégestion possible
Conception
• Cuve en polyester de diamètre 1000 à 2500 mm adaptée aux installations de grande capacité
• Hauteur de cuve disponible jusqu'à 7 mètres pour les installations à fil d'eau profond
• Montage hydraulique prévu en DN 50, DN 65, DN 80, DN 100 ou DN 150 avec vannes et clapets
• Intégration de barres de guidage pour l'accrochage des pompes sur pied d'assise compatible
• Coffret de commande configurable avec contrôle par flotteurs ou par sonde et options de télégestion
Caractéristiques techniques
• Débit max série C : 165 m3/h
• Débit max série CZ : 240 m3/h
• Débit max série GY : 30,6 m3/h
• Débit max série B : 300 m3/h
• Débit max série BZ : 214 m3/h
• Débit max série UT/U : 62 m3/h
• Débit max série UZ : 156 m3/h
• Pression max série C : 26 m
• Pression max série CZ : 32 m
• Pression max série GY : 68 m
• Pression max série B : 29,7 m
• Pression max série BZ : 30 m
• Pression max série UT/U : 23,5 m
• Pression max série UZ : 19 m
• Puissance moteur série C : 0,75 à 11 kW
• Puissance moteur série CZ : 2,2 à 13 kW
• Puissance moteur série GY : 0,9 à 9,5 kW
• Puissance moteur série B : 0,4 à 15 kW
• Puissance moteur série BZ : 1,5 à 11 kW
• Puissance moteur série UT/U : 0,25 à 3,7 kW
• Puissance moteur série UZ : 1,5 à 11 kW
• Intensité nominale série C : 1,9 à 23,8 A
• Intensité nominale série CZ : 4,8 à 30,9 A
• Intensité nominale série GY : 2,5 à 18,8 A
• Intensité nominale série B : 1,1 à 31,9 A
• Intensité nominale série BZ : 4 à 23,8 A
• Intensité nominale série UT/U : 2,1 à 7,7 A
• Intensité nominale série UZ : 4 à 23,8 A
• Longueur de câble pompe : 10 m
• Diamètre cuve polyester : 1000 à 2500 mm
• Hauteur cuve polyester : 7 m
• Nombre de phases alimentation : 1 ou 3
• Nombre de pompes installées : 2 unités
