Présentation
• La station de relevage Tsurumi TSURUBOX 600BDG/145 est conçue pour la collecte et le relevage d'eaux usées domestiques ou assimilées

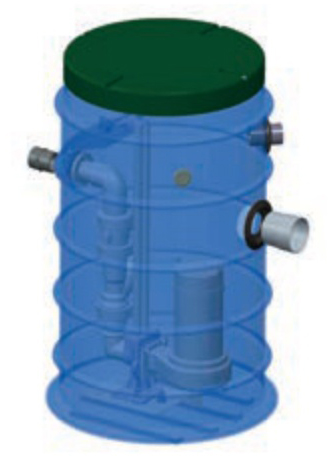

• Elle est équipée d'une cuve verticale haute capacité de 450 litres avec barres de guidage pour une maintenance facilitée de la pompe
• Ce modèle assure l'acheminement des effluents vers le réseau gravitaire lorsque la pente naturelle n'est pas suffisante
• Sa conception permet l'installation enterrée avec une hauteur utile de 1450 mm et un fil d'eaux d'arrivée de 1000 mm
• Le système est livré prêt à installer avec pompe, cuve et dispositif de guidage hydraulique
Applications
• Relevage d'eaux usées de maisons individuelles situées en contrebas du réseau d'assainissement
• Collecte et évacuation d'effluents d'immeubles de petite taille vers une canalisation principale plus haute
• Station de relevage pour locaux techniques, petits commerces ou bureaux éloignés du collecteur gravitaire
• Assainissement autonome avec fosse toutes eaux nécessitant un relevage vers un exutoire supérieur
• Remplacement ou extension de stations de relevage existantes avec cuve de 600 mm de diamètre
Avantages
• Capacité de stockage importante de 450 litres limitant la fréquence des démarrages de la pompe
• Barres de guidage intégrées permettant la dépose et la repose de la pompe sans descendre dans la cuve
• Entrée en diamètre 100 mm assurant le passage de solides présents dans les eaux usées domestiques
• Sortie en diamètre 63 mm facilitant le raccordement à une conduite de refoulement standard en pression
• Plusieurs configurations de pompes DGE ou GRBP disponibles pour adapter les performances hydrauliques au projet
Conception
• Cuve cylindrique en diamètre 600 mm avec hauteur totale de 1450 mm pour pose enterrée verticale
• Fil d'eaux d'arrivée positionné à 1000 mm de hauteur pour optimiser le volume utile de stockage
• Bride d'entrée en diamètre 100 mm compatible avec la plupart des réseaux d'eaux usées gravitaires
• Orifice de sortie en diamètre 63 mm prévu pour un raccordement sur conduite de refoulement sous pression
• Equipement standard comprenant pompe, cuve et kit avec barres de guidage pour accrochage rapide
Caractéristiques techniques
• Hauteur cuve : 1450 mm
• Diamètre cuve : 600 mm
• Fil d'eaux d'arrivée : 1000 mm
• Diamètre entrée : 100 mm
• Diamètre sortie : 63 mm
• Volume utile : 450 L
• Nombre de pompes installées : 1 unité
• Prix unitaire hors taxes indicatif DGE50 : 2075 €
• Prix unitaire hors taxes indicatif DGE100 : 2280 €
• Prix unitaire hors taxes indicatif DGE200 : 2655 €
• Prix unitaire hors taxes indicatif GRBP150 : 2860 €
• Prix unitaire hors taxes indicatif GRBP200 : 3380 €
• Versions de pompes compatibles : 5 modèles distincts
