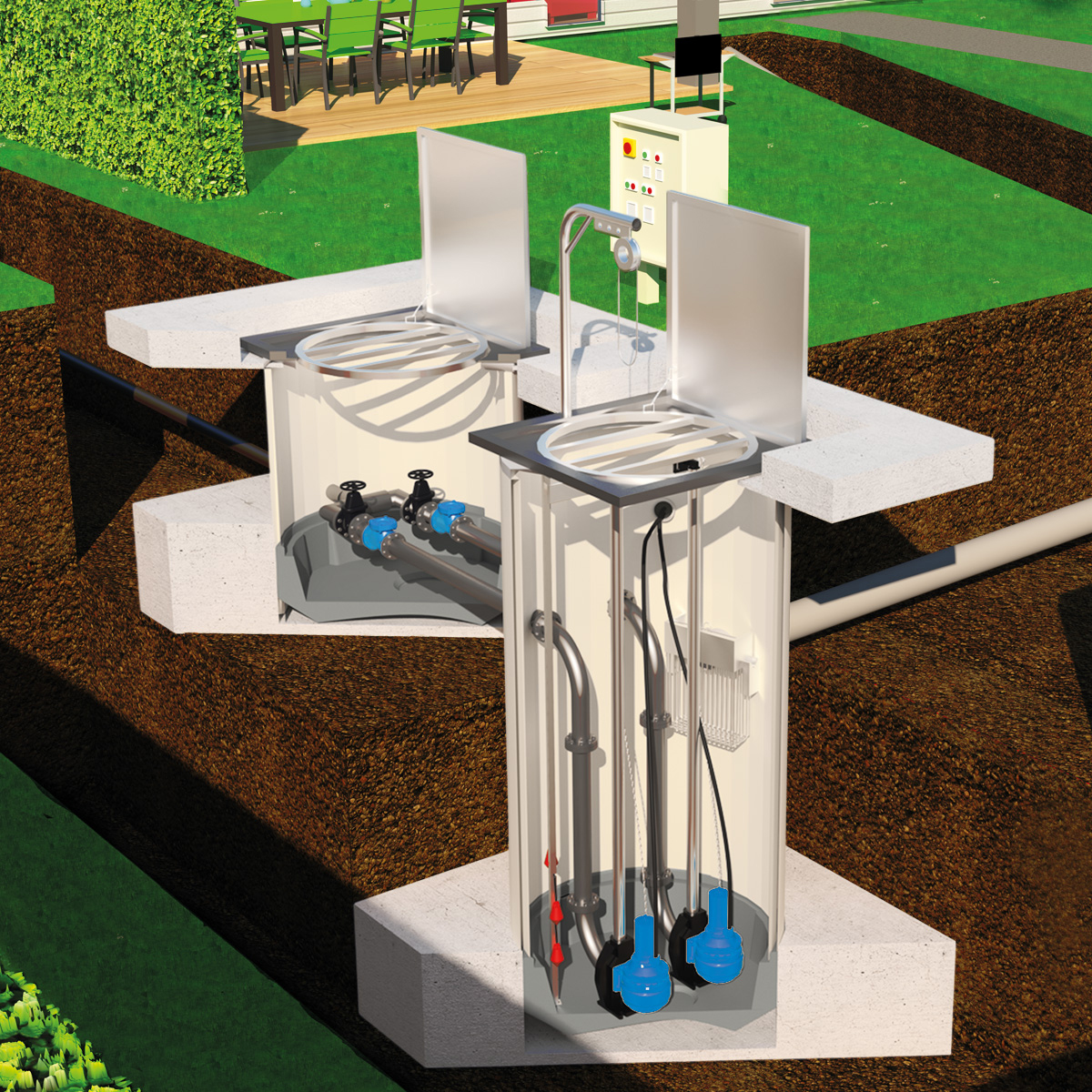

Présentation
• La station de relevage Sfa Sanifos FRP est conçue pour le relevage des eaux grises, des eaux-vannes et des eaux pluviales dans les installations domestiques ou collectives
• Elle est fabriquée en polyester armé fibre de verre afin d'assurer une excellente résistance mécanique et chimique dans le temps
• Cette station de relevage est imputrescible, non corrodable et non poreuse pour garantir une parfaite étanchéité et une grande durabilité
• Son concept entièrement modulable permet une adaptation sur mesure aux contraintes de chaque chantier et aux caractéristiques hydrauliques requises
• Le système peut être installé en zone inondable ou non, en espace vert comme sous chaussée, tout en assurant un fonctionnement fiable et sécurisé
Applications
• Relevage des eaux grises dans les bâtiments résidentiels individuels et collectifs
• Relevage des eaux-vannes provenant des réseaux d'eaux usées domestiques
• Relevage et évacuation des eaux pluviales dans les zones résidentielles ou tertiaires
• Installation en zones inondables nécessitant une station de relevage étanche et résistante
• Intégration sous chaussée ou en espaces verts pour les lotissements, parkings et sites industriels
Avantages
• La structure en polyester armé fibre de verre offre une grande légèreté associée à une résistance élevée aux chocs et à la corrosion
• La station est entièrement modulable, ce qui permet de configurer un poste de relevage sur mesure selon les besoins du site
• Les postes de relevage sont compatibles avec plusieurs gammes de pompes Sanipump et ZF pour couvrir un large spectre de débits et de hauteurs manométriques
• L'installation est possible aussi bien en zone inondable que sous chaussée, ce qui augmente fortement les possibilités de mise en oeuvre
• Des accessoires spécifiques comme les paniers de dégrillage, les chambres à vannes et les grilles anti-chute sont disponibles sur demande pour compléter l'installation
Conception
• Cuve de station de relevage en polyester armé fibre de verre, imputrescible, non corrodable et non poreuse
• Équipement possible avec deux pompes en diamètre nominal de 50 mm à 100 mm pour assurer la redondance et la sécurité de fonctionnement
• Diamètre de cuve configurable compris entre 1000 mm et 2400 mm pour s'adapter aux volumes de stockage nécessaires
• Hauteur de cuve réalisable jusqu'à 8 m pour répondre aux contraintes de profondeur de génie civil
• Pompes montées sur barres de guidage pour faciliter les opérations de maintenance et de remplacement sans vidange complète de la cuve
Caractéristiques techniques
• Diamètre de cuve min : 1000 mm
• Diamètre de cuve max : 2400 mm
• Hauteur de cuve max : 8 m
• Nombre de pompes installables : 2 unités
• Diamètre nominal des pompes : 50-100 mm
• Hauteur manométrique totale Sanipump ZPG 71 : 31 m
• Débit Sanipump ZPG 71 : 43 m3/h
• Hauteur manométrique totale Sanipump ZFS 71 : 39 m
• Débit Sanipump ZFS 71 : 17 m3/h
• Hauteur manométrique totale Sanipump VX 50 : 16 m
• Débit Sanipump VX 50 : 29 m3/h
• Hauteur manométrique totale Sanipump VX 65/80 : 35 m
• Débit Sanipump VX 65/80 : 110 m3/h
• Hauteur manométrique totale ZF 80 Ex : 17 m
• Débit ZF 80 Ex : 130 m3/h
• Hauteur manométrique totale ZF 100 Ex : 22 m
• Débit ZF 100 Ex : 165 m3/h
