Présentation

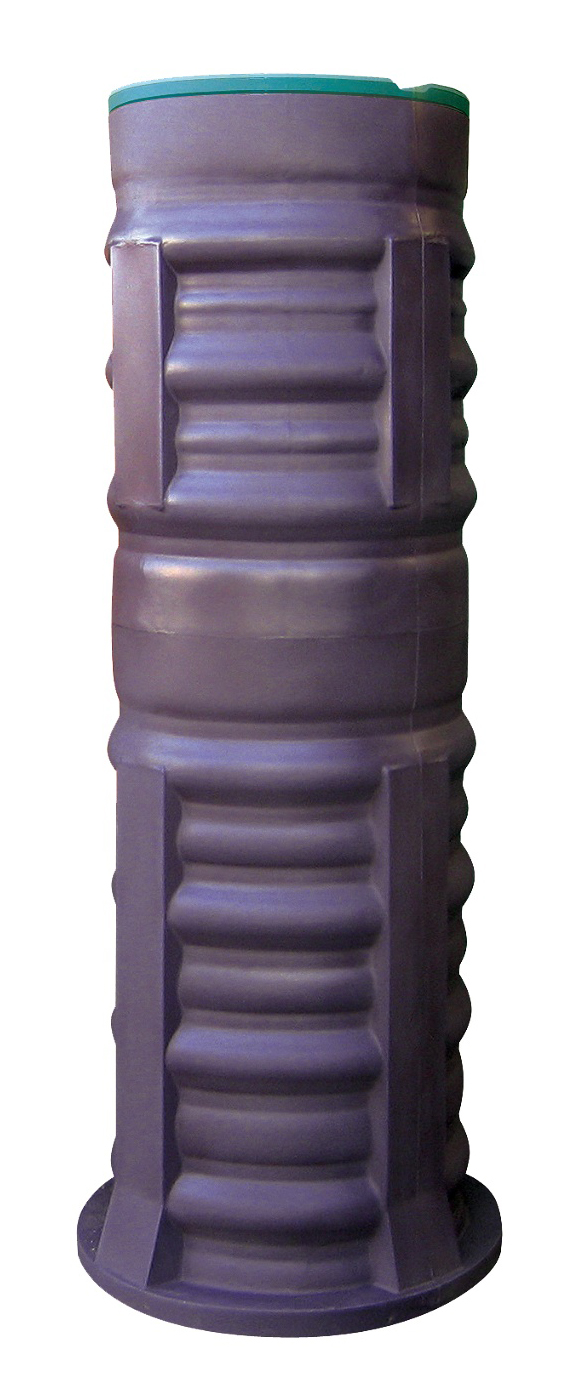

• Le poste de relevage Mr Pompes SK23/21 est conçu pour le relevage domestique des eaux usées chargées, des eaux claires et des eaux pluviales. Équipé d'une cuve en polyéthylène haute densité de 810 litres, il assure une solution robuste et durable pour l'assainissement enterré. Ce modèle intègre deux pompes installées sur pieds d'assise avec barres de guidage pour faciliter la maintenance et les interventions. Sa conception conforme à la norme européenne EN 12050-1 sécurise le fonctionnement de l'installation et garantit une haute fiabilité. Le système inclut un coffret électrique de commande, de protection et d'alarme pour une exploitation en mode automatique ou manuel
Applications
• Relevage domestique des eaux usées chargées dans l'habitat individuel ou collectif
• Relevage des eaux claires issues de vidanges, lavages ou procédés domestiques
• Évacuation des eaux pluviales vers un réseau situé en contre-haut
• Assainissement des bâtiments éloignés du tout-à-l'égout ou en sous-sol
• Sécurisation des installations de relevage nécessitant une pompe de secours et une alarme
Avantages
• Sécurité renforcée grâce à la redondance de deux pompes et au coffret d'alarme visuelle et sonore
• Maintenance facilitée par les pieds d'assise, les barres de guidage inox et l'ouverture du couvercle avec outil pour une meilleure sécurité enfant
• Durabilité assurée par la cuve en polyéthylène haute densité traitée anti-UV et les équipements en inox et PVC pression
• Installation adaptable avec entrée principale à joint à lèvre, méplats pour entrées supplémentaires et compatibilité avec les tampons fonte standard
• Fonctionnement souple grâce au mode manuel ou automatique et à l'alternance automatique des pompes
Conception
• Cuve en polyéthylène haute densité de 810 litres traitée anti-UV pour installation enterrée
• Anneau d'ancrage moulé dans la masse diamètre 800 mm avec deux perçages de 10 mm pour fixation sur dalle ou lestage en présence de nappe phréatique
• Partie supérieure de diamètre 660 mm compatible avec les tampons fonte standard du marché
• Couvercle en polyéthylène haute densité vert gazon fixé par trois vis inox avec ouverture par outil pour limiter l'accès des enfants
• Étanchéité du couvercle assurée par un joint plat périphérique
• Fil d'eau d'arrivée percé sur demande avec joint à lèvre diamètre 100 mm passe cloison fourni
• Fil d'eau de sortie diamètre 63 mm percé à -0,35 m du terrain naturel en face de l'entrée en standard
• Quatre méplats de 140 mm répartis tous les 90 degrés permettant l'ajout d'entrées supplémentaires
• Tuyauterie interne en PVC pression diamètre extérieur 63 mm (DN 50) avec deux pieds d'assise fonte et quatre barres de guidage inox
• Ligne de refoulement équipée de deux clapets à boule PVC Socla DN 50 et de deux vannes PVC DN 50
• Traversée de paroi de sortie de poste en filetage 2"1/2 pour raccordement à la canalisation
• Traverse de fixation avec chaines et manilles en inox pour la manutention des pompes
• Poste livré avec deux pompes à roue Vortex ou deux pompes dilacératrices selon la version choisie
• Coffret électrique RA23A de protection et de commande assurant alternance des pompes et protection magnéto-thermique
• Système de détection de niveau composé d'un flotteur de commande avec deux niveaux et d'un flotteur d'alarme, chacun avec 10 m de câble
Caractéristiques techniques
• Type de produit : poste de relevage enterré pour eaux usées
• Nombre de pompes : 2 pompes avec alternance automatique
• Capacité de la cuve : 810 litres
• Hauteur totale du poste : 2,10 m
• Norme d'installation : EN 12050-1
• Matière de la cuve : polyéthylène haute densité traité anti-UV
• Diamètre de l'anneau d'ancrage : 800 mm avec deux trous de 10 mm
• Diamètre partie supérieure : 660 mm compatible tampons fonte standard
• Entrée principale : joint à lèvre pour diamètre 100 mm passe cloison
• Diamètre de sortie standard : 63 mm extérieur (DN 50) percé à -0,35 m du terrain naturel
• Fil d'eau d'arrivée sans panier : de -1,25 à -1,40 m selon la version
• Fil d'eau d'arrivée avec panier dégrilleur : -0,65 m
• Tuyauterie interne : PVC pression diamètre extérieur 63 mm (DN 50)
• Équipement de refoulement : deux pieds d'assise fonte DN 50 avec quatre barres de guidage inox
• Organes hydrauliques : deux clapets à boule PVC Socla DN 50 et deux vannes PVC DN 50
• Traversée de paroi de sortie : filetage 2"1/2 pour raccordement
• Types de pompes disponibles : roue Vortex ou dilacératrice selon la configuration
• Coffret de commande : RA23A avec protection magnéto-thermique et alarme visuelle et sonore
• Niveaux de commande : un flotteur de commande deux niveaux et un flotteur d'alarme, câbles 10 m
• Accessoires optionnels : rehausse de 250 mm et panier dégrilleur inox
• Hauteur max : m
• Débit max : m3/h
