Poste de relevage eaux usées après fosse toutes eaux
Mr Pompes SK2/07

Présentation

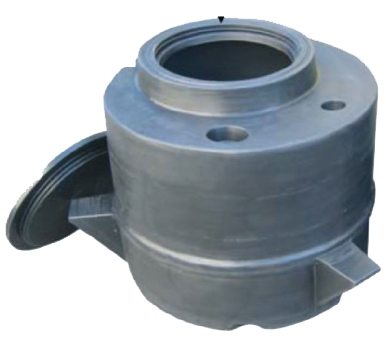

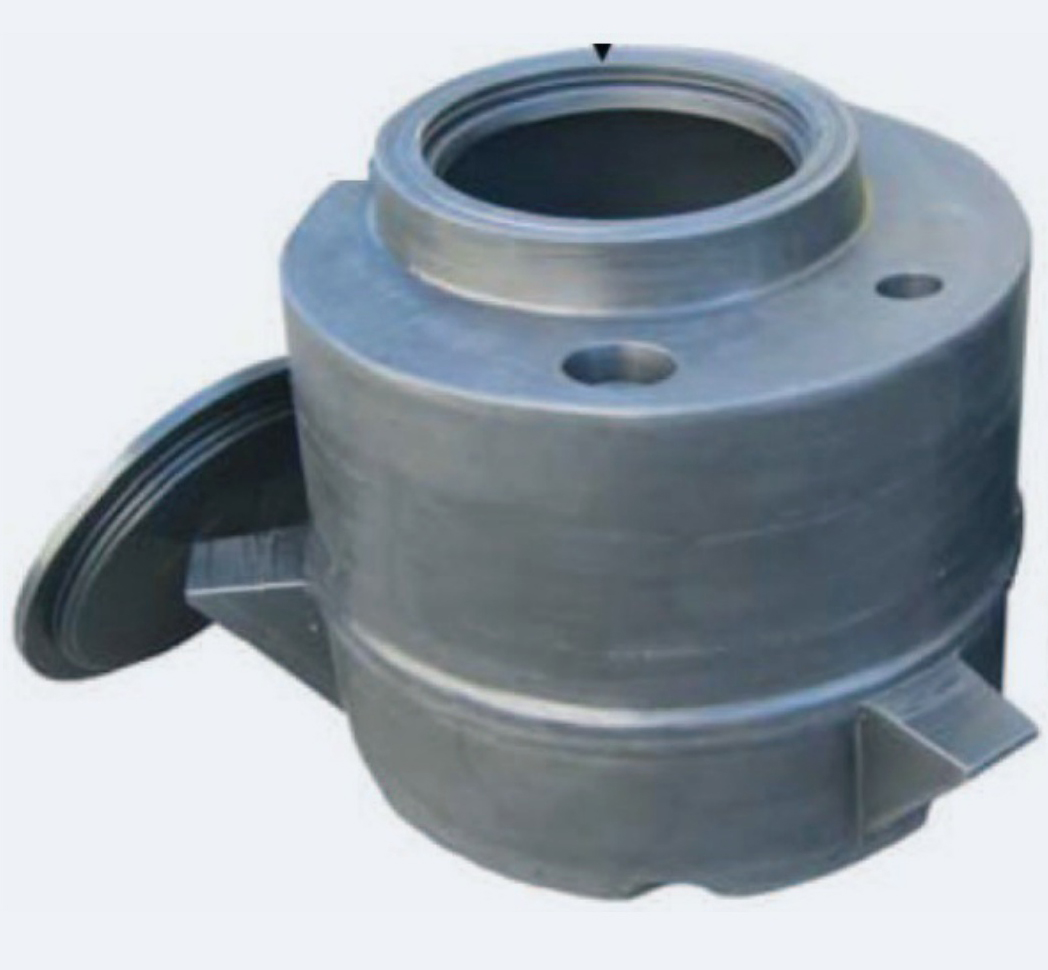

• Le poste de relevage Mr Pompes SK2/07 est conçu pour le relevage d'eaux usées après fosse toutes eaux ou eaux brutes selon la pompe installée. Sa cuve en polyéthylène haute densité offre une grande rigidité et une résistance élevée aux contraintes du sol. Équipé d'un support d'ancrage moulé dans la masse, ce modèle peut être lesté efficacement en présence de nappe phréatique. Le système est compatible avec des pompes Vortex en fonte et inox pour le transfert d'eaux chargées. Sa conception compacte permet une installation simplifiée dans les environnements contraints
• Ce poste de relevage est adapté aux applications de faible hauteur grâce à son équipement en diamètre nominal 50. Le couvercle à visser garantit une fermeture sûre et limite les remontées d'odeurs. Les entrées et sorties sont pré-percées pour faciliter le raccordement hydraulique sur site. L'ensemble est étudié pour une utilisation durable en extérieur, avec un traitement anti-UV de la cuve. Le poste est déconseillé pour le relevage d'habitation, ce qui en fait une solution plus orientée vers des usages spécifiques ou collectifs

Applications
• Relevage d'eaux usées après fosse toutes eaux dans des installations non domestiques
• Relevage d'eaux brutes selon la pompe sélectionnée
• Poste de relevage pour zones avec risque de nappe phréatique nécessitant un lestage
• Evacuation gravitaire insuffisante nécessitant un relevage en faible hauteur
• Installations extérieures nécessitant une cuve résistante aux contraintes du sol

Avantages
• Grande rigidité de la cuve grâce aux renforts sur toute la longueur
• Résistance accrue à la pression de la terre et des nappes phréatiques
• Compatibilité avec des pompes Vortex en fonte et inox pour eaux chargées
• Entrée d'eau et évacuation pré-percées pour simplifier le raccordement sur site
• Possibilité de rehausse pour adapter la hauteur hors tout à la configuration du terrain

Conception
• Cuve en polyéthylène haute densité avec traitement anti-UV
• Support d'ancrage moulé dans la masse pour assurer le lestage
• Couvercle à visser assurant une fermeture sécurisée
• Equipement hydraulique prévu en diamètre nominal 50 ou 63 selon le conduit
• Pré-perçages dédiés pour l'entrée, l'évacuation et les joints passe cloison
• Compatibilité avec clapet à boule en diamètre nominal 40 ou 50
• Configuration possible avec coffret électrique en option pour la commande de la pompe

Caractéristiques techniques
• Capacité utile de la cuve : 250 litres
• Volume géométrique de la cuve : 310 litres
• Matière de la cuve : polyéthylène haute densité traité anti-UV
• Hauteur hors tout sans rehausse : 700 mm
• Diamètre de cuve : 750 mm
• Diamètre hors tout : 1100 mm
• Hauteur hors tout avec rehausse : 900 ou 1060 mm selon rehausse
• Hauteur de rehausse disponible : 200 mm ou 360 mm
• Diamètre du support d'ancrage : 1010 mm
• Diamètre d'entrée d'eau pré-percé : 100 mm sur le dessus
• Diamètre d'évacuation pré-percé : 63 mm
• Diamètre du couvercle : 360 mm
• Conduit interne en PVC : diamètre nominal 50 ou 63
• Clapet à boule : diamètre nominal 40 ou 50
• Pompe Vortex fonte et inox avec passage hydraulique 38 ou 50 mm
• Pompe triphasée disponible sur demande
• Coffret électrique disponible en option
• Joints passe cloison pour diamètres 50, 63 et 100
