Présentation
• Le poste de relevage Mr Pompes SK23/16 EVO est conçu pour le relevage des eaux usées domestiques et collectives en utilisation exigeante. Équipé de deux pompes de relevage montées sur pied d’assise, il assure une continuité de service optimale avec une pompe de secours en alternance. Sa cuve en polyéthylène haute densité de 650 litres est traitée anti-UV pour une installation durable en enterré. Le système intègre un coffret de commande avec alarme visuelle et sonore pour sécuriser le fonctionnement du poste
Applications
• Relevage domestique des eaux usées chargées dans l’habitat individuel et collectif
• Relevage des eaux claires et eaux pluviales en assainissement privé
• Poste de relevage pour petits ensembles collectifs jusqu’à quinze équivalents habitants
• Evacuation des effluents pour salles de sport, restaurants et aires de lavage
• Relevage des eaux usées pour bureaux, petites écoles et locaux tertiaires similaires
Avantages
• Sécurisation de l’installation grâce à deux pompes avec alternance et pompe de secours
• Surveillance facilitée par un coffret de commande avec alarme visuelle et sonore intégrée
• Installation robuste avec cuve en polyéthylène haute densité traitée anti-UV de grande capacité
• Maintenance aisée grâce au pied d’assise, aux barres de guidage inox et aux chaînes de levage
• Souplesse d’installation avec entrées supplémentaires possibles et accessoires de rehausse ou panier dégrilleur
Conception

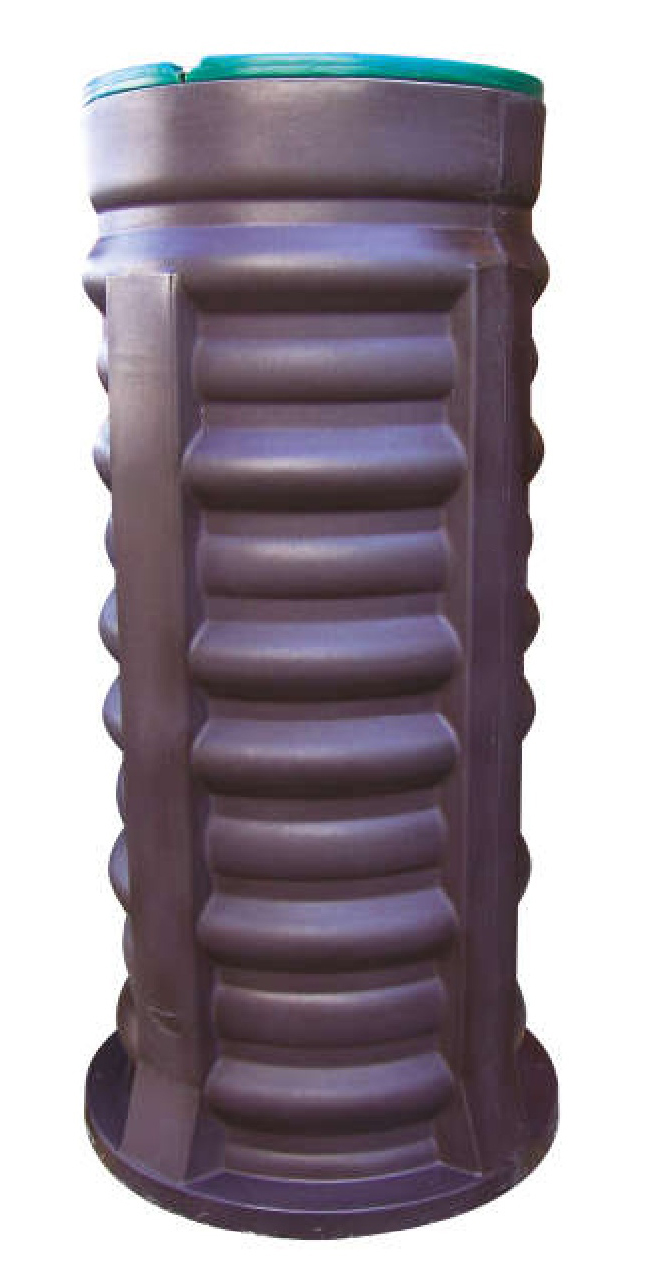

• Cuve en polyéthylène haute densité traitée anti-UV de 650 litres pour pose enterrée
• Poste de relevage conforme à la norme européenne EN 12050-1 pour eaux usées
• Anneau d’ancrage moulé dans la masse de diamètre 800 mm avec perçages de fixation
• Couvercle à poser en polyéthylène haute densité vert gazon avec étanchéité par joint torique
• Entrée fil d’eau percée sur demande avec joint à lèvre de diamètre 100 mm passe cloison fourni
• Sortie fil d’eau de diamètre extérieur 63 mm percée à -0,35 m du terrain naturel en standard
• Partie supérieure de diamètre 660 mm compatible avec les tampons fonte standards
• Quatre méplats de 140 mm répartis à 90 degrés pour ajouts d’entrées supplémentaires
• Tuyauterie interne en PVC pression de diamètre extérieur 63 mm avec clapet à boule et vanne PVC DN 50
• Pied d’assise fonte DN 50 avec barres de guidage inox et traverses de fixation avec chaînes et manilles inox
• Equipement complet incluant presse-étoupe, supports de fixation et kit de joints avec colliers d’électricien
• Deux pompes de relevage type VS50L à roue Vortex avec condensateur externe pour eaux chargées
Caractéristiques techniques
• Type d’installation : poste de relevage enterré pour eaux usées
• Nombre de pompes : 2 pompes de relevage en alternance
• Capacité cuve : 650 litres
• Hauteur cuve : 1,60 m
• Norme de conception : EN 12050-1
• Matière cuve : polyéthylène haute densité traité anti-UV
• Diamètre extérieur cuve à l’ancrage : 800 mm
• Diamètre supérieur cuve : 660 mm
• Fil d’eau d’arrivée FEA : -0,35 à -0,8 m du terrain naturel selon modèle
• Fil d’eau de sortie standard : -0,35 m du terrain naturel
• Diamètre canalisation de refoulement : 63 mm extérieur (DN 50)
• Type de pied d’assise : fonte DN 50 avec barres de guidage inox
• Type de pompe montée : VS50L 110.06.2, VS50L 110.09.2 ou VS50L 110.11.2 selon version
• Type de roue hydraulique : roue Vortex pour eaux usées chargées
• Coffret de commande : modèle RS2524 avec alternance et protection magnéto-thermique
• Niveaux de commande : un flotteur de commande et un flotteur d’alarme avec câbles de 10 m
• Type d’alarme : alarme visuelle et sonore intégrée au coffret
• Accessoires disponibles : rehausse de 250 mm et panier dégrilleur inox
• Hauteur max : 13 m
• Débit max : 32 m3/h
