Présentation

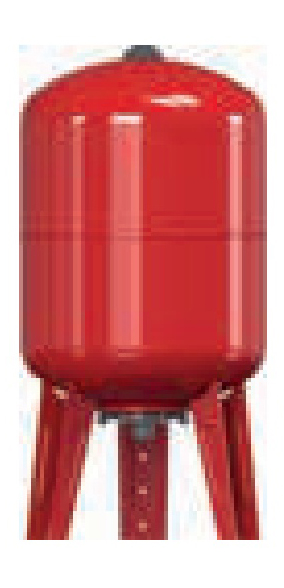

• Le réservoir à vessie Mr Pompes FVEF RESERVOIR est conçu pour produit assurer la régulation de pression et le stockage d'eau sous pression dans les installations de pompage et de chauffage. Équipé d'une vessie interne, il limite les à-coups hydrauliques et protège les circuits contre les variations de pression. Ce modèle permet d'optimiser le fonctionnement des pompes en réduisant les démarrages intempestifs. Sa conception décline des versions horizontales, verticales et traversantes pour une intégration facile dans les locaux techniques
Applications
• Régulation de pression sur installations de pompage domestiques et collectives
• Stockage d'eau sous pression pour réseaux de distribution et arrosage
• Protection des circuits de chauffage et de climatisation contre les coups de bélier
• Intégration dans les groupes de surpression avec montage sur platine
• Équipement de réseaux hydrauliques nécessitant un réservoir traversant compact
Avantages
• Large choix de volumes pour s'adapter à de nombreuses configurations hydrauliques
• Versions horizontales, verticales et traversantes pour une implantation facilitée
• Plage de pression de service jusqu'à 16 bar selon les modèles
• Réduction des cycles de démarrage des pompes pour une meilleure durée de vie
• Compatibilité avec flexibles anti-vibratiles et accessoires de contrôle de pression
Conception
• Réservoirs à vessie avec séparation entre l'air et l'eau
• Versions horizontales VHEF avec platine support de pompe intégrée
• Versions verticales VVEF avec raccordement supérieur et possibilité de montage sur pied
• Modèles traversants FVEF équipés d'un tube passant pour insertion en ligne
• Raccords mâles de 1 pouce à 2 pouces selon les capacités
• Construction adaptée aux pressions de service de 8 à 16 bar
• Accessoirisation possible avec manomètre de contrôle de vase d'expansion et flexibles anti-vibrants
Caractéristiques techniques
• Type horizontal VHEF 20 : volume 20 litres, hauteur 274 mm, longueur 497 mm, raccord mâle 1 pouce, pression maximum 10 bar
• Type horizontal VHEF 50 : volume 50 litres, hauteur 410 mm, longueur 610 mm, raccord mâle 1 pouce, pression maximum 10 bar
• Type horizontal VHEF 100 : volume 100 litres, hauteur 485 mm, longueur 756 mm, raccord mâle 1 pouce, pression maximum 10 bar
• Type horizontal VHEF 200 : volume 200 litres, hauteur 602 mm, longueur 1038 mm, raccord mâle 1 pouce un demi, pression maximum 10 bar
• Type horizontal VHEF 300 : volume 300 litres, hauteur 654 mm, longueur 1188 mm, raccord mâle 1 pouce un demi, pression maximum 10 bar
• Type vertical VVEF 8 : volume 8 litres, hauteur 348 mm, diamètre 280 mm, raccord mâle 1 pouce, pression maximum 8 bar, montage sans pied
• Type vertical VVEF 8 16 BAR : volume 8 litres, hauteur 349 mm, diamètre 203 mm, raccord mâle 1 pouce, pression maximum 16 bar, montage sans pied
• Type vertical VVEF 25 SPH : volume 25 litres, hauteur 460 mm, diamètre 280 mm, raccord mâle 1 pouce, pression maximum 10 bar, montage sans pied
• Type vertical VVEF 25 16 BAR : volume 25 litres, hauteur 509 mm, diamètre 250 mm, raccord mâle 1 pouce, pression maximum 16 bar, montage sans pied
• Type vertical VVEF 50 : volume 50 litres, hauteur 759 mm, diamètre 379 mm, raccord mâle 1 pouce, pression maximum 10 bar, montage sur pied
• Type vertical VVEF 50 16 BAR : volume 50 litres, hauteur 759 mm, diamètre 379 mm, raccord mâle 1 pouce, pression maximum 16 bar, montage sur pied
• Type vertical VVEF 100 : volume 100 litres, hauteur 910 mm, diamètre 450 mm, raccord mâle 1 pouce, pression maximum 10 bar, montage sur pied avec raccord supérieur
• Type vertical VVEF 100 16 BAR : volume 100 litres, hauteur 910 mm, diamètre 450 mm, raccord mâle 1 pouce, pression maximum 16 bar, montage sur pied avec raccord supérieur
• Type vertical VVEF 200 : volume 200 litres, hauteur 1250 mm, diamètre 554 mm, raccord mâle 1 pouce un demi, pression maximum 10 bar, montage sur pied
• Type vertical VVEF 200 16 BAR : volume 200 litres, hauteur 1250 mm, diamètre 554 mm, raccord mâle 1 pouce un demi, pression maximum 16 bar, montage sur pied
• Type vertical VVEF 300 : volume 300 litres, hauteur 1370 mm, diamètre 624 mm, raccord mâle 1 pouce un demi, pression maximum 10 bar, montage sur pied
• Type vertical VVEF 300 16 BAR : volume 300 litres, hauteur 1370 mm, diamètre 624 mm, raccord mâle 1 pouce un demi, pression maximum 16 bar, montage sur pied
• Type vertical VVEF 500 : volume 500 litres, hauteur 1454 mm, diamètre 791 mm, raccord mâle 1 pouce un demi, pression maximum 10 bar, montage sur pied
• Type vertical VVEF 500 16 BAR : volume 500 litres, hauteur 1460 mm, diamètre 775 mm, raccord mâle 1 pouce un demi, pression maximum 16 bar, montage sur pied
• Type vertical VVEF 750 : volume 750 litres, hauteur 1925 mm, diamètre 790 mm, raccord mâle 1 pouce un demi, pression maximum 10 bar, montage sur pied
• Type vertical VVEF 1000 : volume 1000 litres, hauteur 1912 mm, diamètre 945 mm, raccord mâle 2 pouces, pression maximum 10 bar, montage sur pied
• Capacités supérieures à 1000 litres disponibles sur demande
• Modèles traversants FVEF 3 : volume 3 litres, hauteur 238,5 mm, diamètre 164 mm, raccord mâle 1 pouce, pression maximum 10 bar, montage sans pied
• Modèles traversants FVEF 8 : volume 8 litres, hauteur 362 mm, diamètre 200 mm, raccord mâle 1 pouce, pression maximum 10 bar, montage sans pied
