Présentation

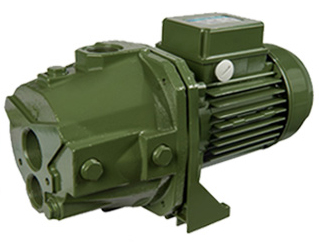

• La pompe Saer M 90 - M 100 est conçue pour le pompage d'eau claire à partir de puits profonds de 4 pouces avec éjecteur externe
• Elle est équipée d'un corps de pompe en fonte et d'une turbine en résine thermoplastique ou en laiton selon les versions
• Ce modèle intègre un arbre en acier inoxydable et une garniture mécanique de haute qualité pour assurer une longue durée de vie
• Sa conception auto-amorçante permet de relever l'eau depuis des profondeurs de plusieurs mètres tout en maintenant un débit régulier
• Le système est adapté aux installations domestiques et professionnelles nécessitant une pression constante et une grande fiabilité de service
Applications
• Alimentation en eau des habitations individuelles à partir de puits profonds de 4 pouces
• Surpression pour petits réseaux domestiques ou agricoles nécessitant une pression constante
• Pompage d'eau claire pour systèmes d'irrigation de jardins ou de petites exploitations
• Alimentation de citernes et de réservoirs à partir de puits à grande profondeur
Avantages
• Auto-amorçage efficace grâce à l'éjecteur externe permettant de grandes profondeurs d'aspiration
• Matériaux robustes avec corps en fonte et arbre en acier inoxydable pour une meilleure résistance à l'usure
• Plage de tension standard large facilitant l'intégration dans diverses installations électriques
• Adaptation possible à des variateurs de fréquence pour optimiser la consommation d'énergie
• Conception compacte avec raccords 1 pouce permettant une installation facile dans des espaces réduits
Conception
• Corps de pompe en fonte EN-GJL-200 pour une haute résistance mécanique
• Turbine en résine thermoplastique ou en laiton pour un bon rendement hydraulique
• Arbre moteur en acier inoxydable AISI 420 ou AISI 431 selon les versions
• Joints en caoutchouc de type NBR assurant l'étanchéité des parties en contact avec le liquide
• Garniture mécanique de type BVPFF pour une étanchéité fiable entre pompe et moteur
Caractéristiques techniques
• Fréquence : 50 Hz
• Vitesse de rotation : 3000 1/min
• Puissance moteur M 90 : 0,55 kW
• Puissance moteur M 100 : 0,75 kW
• Puissance moteur M 90 : 0,75 HP
• Puissance moteur M 100 : 1 HP
• Température du liquide pompé : -15 à +50 °C
• Pression de service maximum : 8 bar
• Température ambiante maximum : 40 °C
• Altitude d'installation maximum : 1000 m
• Indice de protection standard : IP44
• Indice de protection en option : IP55
• Tension monophasée : 230 V
• Tension triphasée jusqu'à 4 kW : 230/400 V
• Tension triphasée jusqu'à 25,5 kW : 400/690 V
• Diamètre des raccords hydrauliques aspiration/refoulement : 1 pouce G
• Longueur hors tout M 90 : 277 mm
• Longueur hors tout M 100 version IE1 : 277 mm
• Longueur hors tout M 100 version IE2-IE3 : 297 mm
• Hauteur totale pompe : 207 mm
• Poids M 90 monophasé : 14 kg
• Poids M 90 triphasé : 14,5 kg
• Poids M 100 monophasé : 15 kg
• Poids M 100 triphasé IE1 : 15,5 kg
• Poids M 100 triphasé IE2-IE3 : 16 kg
• Débit M 90 P20 à 27 m de hauteur : 1560 l/h
• Débit M 100 P20 à 27 m de hauteur : 2060 l/h
• Hauteur manométrique totale de service : 27 à 48 m
