Présentation

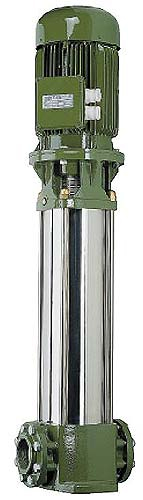

• La pompe Saer CWM201 est conçue pour les installations de relevage nécessitant des pressions élevées
• Elle convient aux groupes de surpression avec ou sans réservoir à vessie pour la distribution d'eau
• Ce modèle multicellulaire à axe vertical offre un encombrement réduit facilitant son intégration dans les locaux techniques
• Sa conception en ligne avec raccords à brides simplifie le montage sur les réseaux existants
• Le système est équipé d'un moteur électrique vertical normalisé assurant un fonctionnement fiable en service continu
Applications
• Installations de relevage d'eau propre en bâtiment tertiaire et industriel
• Groupes de surpression avec ou sans réservoir à vessie pour réseaux d'eau potable
• Installations anti-incendie nécessitant une pression d'alimentation élevée
• Systèmes d'irrigation agricoles ou d'arrosage d'espaces verts
• Alimentation en eau sous pression de procédés industriels
Avantages
• Encombrement réduit permettant l'installation dans des locaux techniques exigus
• Large plage de modèles couvrant des débits jusqu'à 110 m3/h et des hauteurs manométriques élevées
• Utilisation de matériaux robustes en fonte, laiton et acier inoxydable pour une longue durée de vie
• Possibilité de versions spéciales avec variateur de vitesse intégré jusqu'à 5,5 kW pour une régulation précise
• Raccordements en ligne DN100 PN40 facilitant l'intégration sur des réseaux sous haute pression
Conception
• Construction multicellulaire à axe vertical avec diffuseurs en fonte EN-GJL-200
• Tuyau de corps de pompe en acier inoxydable X5CrNi1810 ou AISI 304 selon version
• Arbre de pompe en acier inoxydable AISI 431 avec buselures à revêtement céramique
• Turbines en laiton moulé P-CuZn40 assurant un excellent rendement hydraulique
• Garniture mécanique à faces en métal dur avec joints en caoutchouc EPDM et éthylène propylène
Caractéristiques techniques
• Nombre de modèles : 35 unités
• Nombre de familles : 4 séries
• Plage de puissance moteur : 5,5-37 kW
• Vitesse de rotation : 2900 1/min
• Débit max version CWM201X : 40 m3/h
• Débit max version CWM201A : 50 m3/h
• Débit max version CWM201B : 80 m3/h
• Débit max version CWM201C : 110 m3/h
• HMT max version CWM201X : 306 m
• HMT max version CWM201A : 322 m
• HMT max version CWM201B : 168 m
• HMT max version CWM201C : 139 m
• Température max du liquide pompé : 120 °C
• Pression max de service : 40 bar
• Diamètre de raccordement : DN100 PN40
• Classe de protection moteur : IP55
• Tension d'alimentation : 400 V
• Fréquence d'alimentation : 50 Hz
